Небольшой проект по обновлению передатчика Taranis X9D, повышаем его эстетичность и улучшаем управляемость:

• Новый корпус
• Апгрейд стиков (меняем шляпки)
• Колпачки на тумблеры
• Цветные гайки (тут облом)

Оригинал: Taranis Upgrade: Custom Shell, Stick Ends, Switch Sleeves and Nuts

Из-за того, что я разбирал Таранис в первый раз, это заняло у меня примерно 3 часа, но оно того стоило! После апгрейда Таранис уже не выглядит как дешевая пластиковая игрушка 🙂

Изначально аппаратура выглядела так:

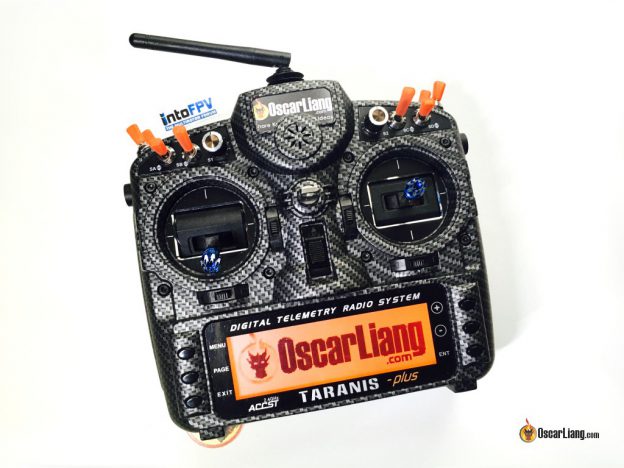

Спустя 3 часа:

Круто! 🙂

Начнем с самого простого апгрейда!

Апгрейд стиков

Эти наконечники для стиков можно купить тут.

Если у вас стики на датчиках Холла (M9 Gimbals), то берите 4мм версию, оригинальные стики тараниса — 3 мм.

Т.к. я использую гибридный хват стиков (почти как щипком, но указательные пальцы спереди, а не сверху), то новые стики мне показались более удобными, чем те, что шли в комплекте со стиками M9 на датчиках Холла. Стоковые стики кажется более тонкие и «скользкие», а эти меньше скользят и более цепкие. Думаю и для однопальцевого управления они тоже хорошо подойдут!

Наконечники очень просто установить, просто откручиваем имеющиеся (при помощи плоскогубцев, т.к. затянуты они довольно хорошо) и ставим новые.

Колпачки на тумблеры

Продаются вот тут (есть несколько разных цветов).

Их главное преимущество в том, что они резиновые и имеют большую площадь контакта, так что их проще использовать. Ну и выглядят они тоже очень неплохо!

Колпачки нужно просто натянуть на тумблеры. Хотя выключатели SB и SC довольно тонкие и колпачки могут свалится. Чтобы этого избежать я вначале использовал термоусадку, а колпачки уже поверх нее.

Разноцветные гайки

Продаются вот тут.

К сожалению, они не подходят для Taranis X9D plus. Примерно на 1 мм меньше, несмотря на то, что на картинке они установлены на Таранис. Буду искать подходящие гайки дальше, обновлю статью позже.

Они бывают двух размеров и разных цветов. В комплекте имеется инструмент для упрощения установки.

Новый корпус для Taranis X9D

Корпус можно купить тут.

Очень понравилась версия «под карбон». Конечно, корпус сделан из пластика, а не из карбона, но текстура нарисована очень хорошо и реалистично.

В комплекте идут наклейки для тумблеров, новая защита экрана и кнопки.

Замена корпуса заняла 99% времени всего этого апгрейда. Я делал это впервые, поэтому был очень осторожен, не хотел облажаться. Думаю, что при повторной сборке я уложусь в 45 минут.

Все что нужно, это вытряхнуть все «потроха» из старого корпуса и поместить в новый. Самая сложная часть — антенна. Сложно, но не невозможно, требуется немного терпения и навыки пайки. Я слышал, что кто-то поломал аппу при работе с антенной, поэтому немного переживал по этому поводу.

Весь процесс замены корпуса я расписал по шагам. Кроме того, на youtube можно найти видео, подробно показывающие как это сделать.

Первое, отключаем аккумулятор, вытаскиваем SD карточку, внешний передающий модуль (если он есть). Откручиваем 6 винтиков сзади и аккуратно разнимаем части, внизу будет два шлейфа.

Разборка и сборка передней панели

• Фотографируем то, что видим, чтобы запомнить, что и как было подключено
• Помечаем все тумблеры маркером, чтобы знать где какой был (например SA, SB,…), а также отмечаем где у них перед, а где зад, чтобы потом было проще поставить в том же положении
• Отсоединяем шлейфы (нажимаем на защелки, чтобы ослабить шлейфы)
• Откручиваем платы триммирования газа и тангажа (питча)
• Отсоединяем тумблеры и крутилки (не потеряйте разделители! один для S1/S2, другой для SB/SC)
• Снимаем держатель динамика, отсоединяем его разъем
• Убираем плату с динамиком и выключателем
• Откручиваем винтики держащие основную плату и аккуратно поднимаем плату
• Теперь убираем оставшиеся платы триммеров и сами кнопки триммирования
• Снимаем стики (4 винтика спереди)
• В самом конце отсоединяем крепеж для ремешка на шею

Теперь вы можете все это поставить в новый корпус, просто пройдитесь по списку в обратном порядке. Немного клея понадобится для закрепления планки у динамика.

Разбираем и собираем заднюю половинку

• Снимаем тумблеры SF и SH (не забываем про толстый квадратный, разделитель) разъемы можно не отсоединять
• Снимаем крутилки
• Разъем питания выталкиваем, лучше не тянуть за провода
• Отпаиваем антенну от платы, зажимаем основание антенны и выталкиваем ее из корпуса
• Снимаем плату (открутив 6 винтиков)
• Снимаем заднюю ручку

Теперь все это в обратном порядке ставим в новый корпус. Капаем немного клея для удержания светодиода на месте. Место пайки антенны тоже лучше защитить термоклеем.

Собираем все вместе

Ставим шлейфы на место, фиксируем их защелками. Закрываем корпус, закручиваем винты.

Ставим на место аккумулятор и SD карту. На этом все!
