Комплектующие для мини коптеров 180 размера

Мини квадрики 250мм  очень популярны из-за своих размеров, управляемости, большой скорости полета и простоте сборки. Кроме того, очень популярны микро квадрики с коллекторными моторами, они отлично подходят для полетов внутри помещений, но плохо летают на улице из-за недостатка тяги.

А теперь появился еще один типоразмер мини коптеров — 180мм (меньше 200 мм!). Эти миникоптеры вобрали в себя все лучшее от коптеров для помещений и улицы. Они маленькие, поэтому можно летать в ограниченных пространствах, но достаточно мощные чтобы выполнять сумасшедшие акробатические трюки.

Список комплектующих для мини коптеров 250 (англ.) имел успех и помог тысячам людей, а теперь мы соберем список комплектующих для миников 180 размера. Большинство деталей используемых на 250 коптерах, могут использоваться и на 180, так что я перечислю комплектующие, которые ранее не упоминались. Используйте список частей для коптеров 250 размера совместно с этим.

Рамы

Название Картинка Цена Материал Вес Обзор Сборка
Tarot TL200 tarot-tl200a-mini-quad-frame $13 Fiber Glass 50г
Diatone Blade 180 Diatone-Blade-180 $17 Carbon Fiber 21г
Diatone ET 180 Diatone-ET-180 $20 Carbon Fiber 26г
Eachine Q200 Eachine-Q200-mini-quad-frame $21 Carbon Fiber 40г
Tweaker tweaker-180-mini-quad-frame-shen-drone $45 Carbon Fiber 67г
Morphite 180 Morphite_180_mini-quad-frame $55 Carbon Fiber 60г
XElites XE180 XElites-180-mini-quad-frame-assembled-close-up-feature $70 Carbon Fiber 64г Oscar Oscar

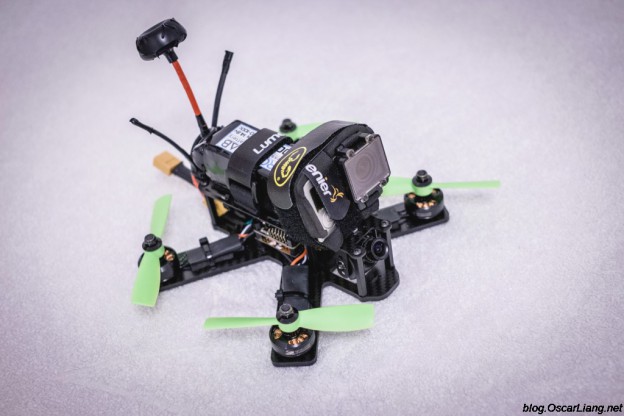

AP180 AP180-mini-quad-frame-3 $70 Carbon Fiber 98г Artur B. Artur B.
Thug180 V4 BRÅNNSTORMER THuG180-V4-BRANNSTORMER $86 Carbon Fiber ?

Полетные контроллеры

В принципе, вы не ошибетесь, если выберете Naze32 или любой другой контроллер размером 36 на 36 мм.

Полный список контроллеров смотрите в списке комплектующих для 250 коптеров.

Моторы

Самый очевидный выбор — это моторы размера 1306. Уверен, вы можете использовать и моторы 1806 2300KV на этом типе коптеров, установив винты 4045 и аккумулятор 4S. Больше тестов тяги можно найти в статье выбор мотора для коптера 180 размера (англ.).

Название KV Картинка Вес тяга/г.

(аккум:винт:ток)

Цена Кто мерял
DYS 1306 3100KV dys-1306-3100kv-motor 12г 286 (3S:4045:7.8)
382 (4S:4045:10.8)
$11
Sunnysky 1306 3100KV sunnysky-1306-3100kv-motor 12г $16 Oscar
T-Motor 1306 3100KV t-motor-1306-3100kv-motor 11г $42
Emax 1806 2280KV EMAX-MT1806-motor 18г 300 (3S:4045BN:9.1)
414 (4S:4045BN:12.8)
Oscar
Cobra 2204 1960KV cobra-2204-1960 25г 294 (3S:4045BN:7.2)
466 (4S:4045BN:10.7)
$21 Oscar
Cobra 2204 2300KV cobra-2204-1960 25г 355 (3S:4045BN:9.6)
515 (4S:4045BN:13.7)
$21 Oscar

Регуляторы

Обычно я просто советую взять регулятор на 12А, типа Blue Series 12A или Afro 12A. Недавно появились DYS 20A, и они даже меньше и легче чем некоторые регуляторы на 12А. Однако у них нет встроенного BEC’а, на 5В для питания полетного контроллера и приемника, что значит придется использовать отдельный BEC или понижающий регулятор на 5В.

Название Ток Картинка Цена Аккум Вес Прошивка
Blue Series 12A (16A)  Blue-Series-12A-ESC-Hobbyking $8 2S-4S 10г перепрошивается
Afro Ultra Lite 12A (16A)  ESC-Afro-12A-esc-ultra-lite $10 2S-4S 10г SimonK
DYS SN20A 20A (22A)  DYS-SN20A-Mini-ESC $11 2S-4S SimonK
DYS BL20A 20A (22A)  DYS-BL20A-Mini-ESC $11 2S-4S BLHeli
FVT Littlebee 20A (30A)  FVT-Favourite-Littlebee-20A-BLHeli $16 2S-4S  BLHeli

Курсовая (FPV) камера

Вариантов не много, из-за ограничений на размер. Я думаю камеры обычных размеров подойдут к некоторым рамам.

Название Тип Цена FOV Питание
Mini FPV Camera CMOS 520TVL $52 90 degree 3.6V-24V
Sony Super Had CCD 650TVL $39 2.8mm 3.6mm 12V

Винты

Наименование Материал Цена
Gemfan 4045 Plastic $1
Gemfan 4045 Carbon Nylon $1.6
Gemfan 4045 Carbon Fiber $4.5
Gemfan 4045 BN Pastic $1.9
FC 4045 Plastic $2.2
HQ 4045 Bullnose Pastic $2.3

Литиевые аккумуляторы

Что касается выбора аккумуляторов, все зависит от моторов. Например для моторов 1306 3100KV как правило используют 2S или 3S, конечно можно использовать и 4S, но это не безопасно из-за перегрузки моторов.

4S подойдет для любых других моторов бОльшего размера, типа 1806/2204 2300kv.

Емкость 1000-1500мАч вполне достаточна для миников 180 размера.

Обновление списка

Это только начало эры коптеров 180 размера, я уверен что список комплектующих быстро расшириться в ближайшем будущем! 🙂

Последнее обновление: 21 октября 2015 года.



Оригинал: 180 Mini Quad Parts List – Sub 200 Size Quadcopter
