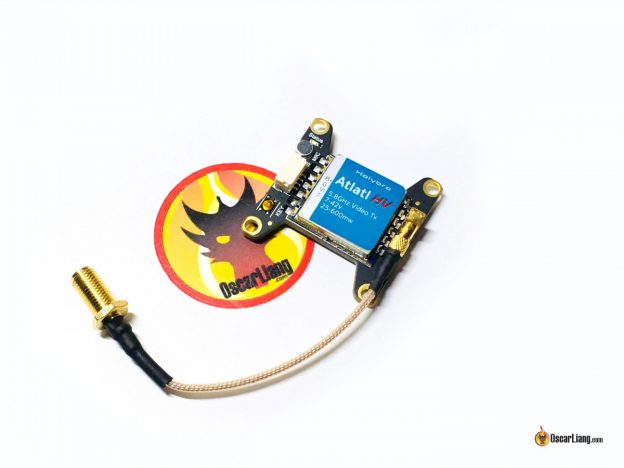

Уже несколько месяцев без проблем использую видеопередатчик Atlatl HV на гоночном коптере Holybro Kopis 1. В этом обзоре мы детально его рассмотрим и выясним, подойдет ли он вам.
Оригинал: Review: Holybro Atlatl HV VTX
Что хорошего в Holybro Atlatl HV?
- Управление Tramp Telemetry
- Напряжение питания до 42 вольт, 10S!
- Много вариантов выходной мощности, больше, чем у большинства видеопередатчиков
- Pit-mode
- Можно собрать в стек с ПК, т.е. сборка будет проще и аккуратнее
Дополнительная информация:
В комплекте с Holybro Atlatl HV:
- пигтейл MMCX на SMA (длиной 6 см)
- силиконовый кабель
- крепление SMA разъема
- радиатор
Отличный набор от Holybro. Радиатор возможно избыточен, т.к. у большинства людей передатчик охлаждается от набегающего потока воздуха, но, думаю он будет полезен тем, кто использует мощность 600 мВт.
Характеристики и сравнение с Matek HV
Недавно был опубликован обзор видеопередатчика Matek HV, а так как характеристики очень похожи, то их и сравним.
| Holybro Atlatl HV | Matek HV | |
| Цена | $34 | $30 |
| Напряжение питания | 7 – 42 В | 7 – 27 В |
| Каналы | 40 | 40 |
| Выходная мощность, мВт | 25, 100, 200, 400, 600 | 25, 200, 500 |
| Управление, VTX Control | Есть | Есть |
| Светодиодный индикатор | Нет | Есть |
| Кнопки | Трудно использовать | Легко использовать |
| Встроенный микрофон | Есть, но не работает | Нет |
| BEC | Нет | 5 В, 1 A |
| Разъем антенны | MMCX | MMCX |
| Pit-Mode | Есть (0.5 мВт) | Нет |
| Разъем | JST | Контакты для штыревых разъемов |
| Собирается в стек | Да | Да |
| Размеры | 35 x 35 x 7мм | 18 x 36 x 7мм |
| Вес (с SMA пигтейлом), грамм | 10,7 | 10,5 |
Подробнее о видеопередатчике Atlatl
Сверху платы есть светодиод, внешний микрофон, разъем и кнопка для смены каналов.
Разъем
Всего 4 контакта: B+ (питание), G (земля), VI (видеовход) и T (Tramp Telemetry).
Я знаю, что есть люди, которые предпочитают использовать JST разъемы, а не паяться напрямую к плате, им будет интересен Matek, а ещё у Atlatl в комплекте есть провода, которых нет в комплекте с Matek.
Размеры и крепление
Atlatl нужно собирать в стек с ПК. Вот как это будет выглядеть поверх комбо-набора ПК Kakute F4 V2 и регуляторов TekkoS 4-в-1 (англ).
Спроектирован не для использования кнопки?
Разработчики могли бы сделать кнопку более удобной в использовании.
Я знаю, что подразумевается управление через Tramp телеметрию, и кнопка на видеопередатчике — это только резервный метод смены каналов на случай отказа управления.
Кнопка на Atlatl — совершенно не дружественный интерфейс. Не только из-за того, что её сложно нажимать, но и потому, что однократное нажатие меняет канал, но не дает возможность поменять сетку частот, видеопередатчик просто проходится последовательно по всем 40 каналам.
Кроме того, кнопкой не получится изменить выходную мощность, для этого нужно управление через Betaflight OSD или LUA скрипты.
Нет дисплея
Кнопкой пользоваться неудобно отчасти из-за того, что нет никакого дисплея/индикатора. На мой взгляд это главный недостаток Atlatl, вы никак не сможете узнать частоту и выходную мощность пока не подключите телеметрию.
Всего 3 винтика?
Возможно несерьезная проблема, но я выяснил, что поместится только 3 из 4 крепежных винтиков, четвертому мешает SMA пигтейл, и подключить разъем MMCX не получится пока винт не уберешь.
Заключение — подойдет ли вам Atlatl?
Для меня это надежный видеопередатчик, однако у него есть кое-какие ограничения в использовании.
Он отлично работает в паре с новыми ПК на F3 и F4, которые поддерживают управление видеопередатчиками (SmartAudio или Tramp Telemetry), например Kakute F4. Менять настройки можно как через Betaflight OSD, так и при помощи LUA скриптов на Таранисе.
Однако, если у вас нет Betaflight OSD, а аппаратура управления не Таранис, а, например, Spektrum, то видеопередатчик Atlatl будет бесполезен.
Я передал свои пожелания в Holybro, надеюсь это поможет им сделать новый видеопередатчик еще лучше.
