Самое полное руководство по выбору FPV шлемов/очков

FPV очки/шлемы — важная часть оборудования для полетов от первого лица. В настоящее время FPV очки становятся все более и более популярными благодаря мультикоптерам и, особенно, квадрокоптерам; постоянно появляются новые модели. Это руководство должно дать вам кучу полезной информации, благодаря которой вы сможете выбрать очки, которые вам больше всего подойдут.

Оригинал: The Best FPV Goggles – Complete Buyer’s Guide

Примечание от переводчика. По-русски мы обычно разделяем «FPV очки» и «FPV шлемы». В английском языке используется термин «FPV Goggles», тут подразумеваются и очки, и шлемы. Для простоты, дальше я использовать слово «очки», но подразумевать и то и другое (если где-то не будет оговорено отдельно).

Содержание

Сравнение разных FPV очков/шлемов
Монитор или очки?
Форм-фактор очков
Цена
Разрешение
Соотношение сторон изображения
FOV
Межзрачковое расстояние (IPD)
Прочие фишки
Цвет
Приемник видеосигнала
- Диверсити (diversity)
- Модули
Дополнительные линзы с диоптриями
Варианты питания
Самые лучшие Fatshark’и
Бюджетные Fatshark’и
Самые лучшие, но не фатшарки
Бюджетные не фатшарки
Самые дешевые из тех, что стоит купить
Прочие популярные очки

Причина по который FPV очки пользуются популярностью — это то, что они дают впечатляющие ощущения от полета; позволяя пилоту видеть и ощущать полет так, как будто он сам летит. Поэтому такой полет называется FPV — First Person View — Вид от первого лица.

Дальше мы пройдемся по самым важным критериям выбора очков, но вначале давайте я покажу вам какие модели сейчас можно купить.

Сравнение разных FPV очков/шлемов

Дальше будет несколько таблиц для сравнения характеристик разных моделей.

FPV шлемы, начальный уровень

Большие шлемы обычно более комфортны, но они тяжелее. Шлемы дешевле очков и их можно подключить к любому видеоприемнику, потому что это, по сути, обычные мониторы. Отлично подойдут, если вы просто хотите попробовать FPV полеты.

Особенность конструкции и оптики: оба глаза смотрят на один экран. Если не получается настроить расстояние между экранами FPV очков под свое межзрачковое расстояние, то есть смысл попробовать именно шлемы. Но если у вас разное зрение левого и правого глаз, то придется повозиться с линзами.


Модель	Quanum DIY V2 Pro	Eachine VR-007	Eachine EV800	Eachine VR006
Цена	$25	$45	$70	$40
Магазин	HobbyKing	Banggood	Banggood AliExpress	Banggood
Разрешение	800 x 480	480 x 272	800 x 480	500 x 300
Соотношение	5:3	4:3	5:3	5:3
Встроенный видео приемник	Нет	Да	Да	Да
Частоты/каналы	—	40ch	40ch	40ch
DVR	—	Нет	Нет	Нет
Диверсити	—	Нет	Нет	Нет
Вес	532г	256г	349г	258г

Шлемы — high end

Функционал шире, разрешение больше.


Модель	Eachine EV800D	Eachine Goggles Two	HeadPlay SE V2	Fatshark Transformer SE
Цена	$100	$125	$160	$189
Магазин	Banggood AliExpress		GetFPV	GetFPV
Разрешение	800 x 480	1920 x 1080	1200 x 600	1280 x 720
Соотношение	16:9 & 4:3	16:9 & 4:3	16:10	16:9
Встроенный видеоприемник	Да	Да	Да	Да
Частоты/каналы	40	40	40	32
DVR	Да	Нет	Нет	?
Диверсити	Да	Да	Нет	Да
Вес	362 г	273 г (без аккумулятора)	400г	?

FPV очки — до $200

Очки меньше и легче шлемов, их проще перевозить. Однако они подходят далеко не всем, так что попробуйте их перед покупкой.

Все эти очки имеют встроенный видеоприемник и все они поддерживают частоту 5.8 ГГц.


Модель	Teleporter V5	SJ RG01	Eachine EV100
Цена	$199	$88	$100
Магазин		Banggood AliExpress	Banggood AliExpress
FOV	25°	40°	28°
Разрешение	320 x 240	960 x 240	720 x 540
Соотношение сторон	4:3	4:3	4:3
Межзрачковое расстояние	63.5 мм	58-63 мм	58 — 68 мм
Число каналов	7	48	72
DVR	Нет	Есть	Нет
Отслеживание положения головы	Нет	Нет	Нет
Diversity	Нет	Есть	Есть
Вес	163 г	278 г	221 г.

FPV очки — средний ценовой диапазон ($200 — $350)


Модель	Eachine EV200D	Aomway Commander	Skyzone SKY02C
Цена	$300	$310	$260
Магазин	Banggood AliExpress	Banggood GetFPV AliExpress	Banggood RDQ AliExpress
FOV	42°	32°	30°
Разрешение	1280 x 720	854 x 480	854 x 480
Соотношение сторон	4:3 & 16:9	16:9	16:9
Межзрачковое расстояние	56 — 72 мм	59 — 69 мм	59 — 69 мм
Приемник	Встроенный модульный	Встроенный, 40 каналов	Встроенный, 40 каналов
DVR	Есть	Есть	Есть
Отслеживание положения головы	Нет	Есть	Есть
Аудио выход	Да	Да	Да
Доп. функции	3D, HDMI	3D, HDMI, Diversity RX	HDMI, 3D, Diversity
Вес	?	?	210 г.

Дорогие FPV очки ($350 — $400)

Больше возможностей, выше разрешение.


Модель	Topsky F7X	Dominator V3	Attitude V5	Skyzone SKY02X
Цена	$350	$350	$300	$370
Магазин	Banggood	Banggood GetFPV AliExpress	Banggood GetFPV AliExpress	Banggood AliExpress
FOV	42°	30°	30°	30°
Разрешение	1280 x 720	800 x 480	640 x 400	854 x 480
Соотношение сторон	16:9	16:9	4:3	16:9
Межзрачковое расстояние	58-72 мм.	59-69 мм.	59-69 мм.	59-69 мм.
Приемник	модуль	модуль	модуль	встроенный, 48 каналов
DVR	Да	Да	Да	Да
Отслеживание положения головы	Да	Да	Да	Да
Доп. функции	HDMI, 3D	HDMI, 3D	Приемник в комплекте	Diversity, 3D
Вес	190 г	152 г.	неизвестен	210 г.

Премиум класс FPV очков ($400+)

У этих очков самое большое разрешение экранов, некоторые можно использовать дома для развлечений.


Модель	Dominator HD3 Core	Aomway Commander V2	Skyzone SKY03O	Fatshark HDO2	Orqa FPV.ONE
Цена	$400	$420	$430	$500	$650
Магазин		AliExpress	Banggood AliExpress	Banggood AliExpress	GetFPV
FOV	42°	45°	35°	37°	44°
Разрешение	800 x 600	800 x 600	1024×768	1280 x 960	1280×960
Соотношение сторон	4:3	4:3	4:3	16:9, 4:3	16:9, 4:3
Межзрачковое расстояние	59-69 мм.	59-72 мм.	57,5-69,5 мм.	59-69 мм.	56 — 74 мм
Приемник	модуль	встроенный	встроен, 48 каналов	модуль	модуль
Выход аудио	Да	Да	Да	Да	Да
Отслеживание положения головы	модуль	модуль	Да	модуль	нет
Доп. функции	3D/HDMI	3D/HDMI	3D/HDMI/камера	HDMI	HDMI
Вес	186 г	198 г.	261 г	208 г.	210 г

Монитор или очки?

Обычно мониторы дешевле очков и позволяют очень легко переключиться с FPV на визуальный полет, однако, если летать при ярком солнце, на них толком ничего не видно. Да и окружающие легко могут вас отвлечь, а впечатлений от полета по монитору меньше, чем если летать в очках.

Когда я только начал летать, то использовал дешевый 7″ монитор (англ) более года, затем купил Fatshark Dominator V2. Хоть мне и хватало монитора, но при полетах в очках я стал получать больше удовольствия. Если у вас сильно ограниченный бюджет, то небольшой монитор вполне подойдет для начала, но, мой вам совет, лучше взять приличные очки.

У монитора есть преимущество — не нужно снимать свои обычные очки.

По началу вы можете почувствовать дезориентацию, первые разы лучше летать сидя, пока не привыкните.

Форм-фактор очков

Еще раз комментарий от переводчика. По-русски мы обычно разделяем «FPV очки» и «FPV шлемы». В английском языке используется термин «FPV Goggles», тут подразумеваются и очки, и шлемы.

Для FPV полетов можно использовать шлемы или очки.

В очках два маленьких экрана. Они заметно меньше и легче шлемов, а переносить и хранить их проще. Не говоря уже о внешнем виде, одев шлем вы выглядите как будто сунули голову в тостер!

Шлемы обычно заметно дешевле очков, а изображение формируется на одном LCD экране диагональю 3″ — 6″. Кому-то носить шлем удобнее, чем очки, т.к. площадь соприкосновения с лицом больше (хотя вес тоже больше). Ещё одно преимущество шлемов — большой FOV, а значит эффект погружения больше, правда для того, чтобы разглядеть картинку по углам придется двигать глазами.

FPV шлем и FPV очки

Цена

Для FPV полетов совсем не обязательно тратить кучу денег, вполне подойдет и небольшой монитор за $30 или «игрушечные» очки за $50. Как и с аппаратурой управления, чтобы получить все по максимуму, придется потратиться — такие очки будут стоить от $300.

FPV очки/шлемы — это долгосрочное вложение денег! Так что можно потратить чуть-чуть больше.

В отличие от коптеров, очки не разбиваются и не разлетаются на кучу деталей (они же одеваются на голову, а не на коптер 🙂 ). Это одно из самых долговечных устройств, и вы можете использовать очки со всеми своими коптерами.

Следовательно есть смысл потратить немного больше, чтобы получить достойный результат.

Разрешение

Как и в случае обычного монитора, большее разрешение даст более четкую картинку (в теории). Но, из-за ограничений накладываемых FPV камерами, и аналоговым видеопередатчиком на 5,8 ГГц вы не получите всех преимуществ от использования HD очков.

В большинстве случаев достаточно разрешения 800 х 600, т.к. PAL и NTSC форматы дают 720 х 576 и 720 х 486. С развитием технологий, у HD очков появляются преимущества. Например чтобы использовать систему Fatshark Byte Frost нужны очки с разрешением не меньше 720p, т.е. 1280 х 720.

Некоторые модели имеют HDMI вход, так что их можно подключить к компьютеру как внешний монитор. И полетать в симуляторе.

Вот статья про выбор хорошей камеры для FPV полетов.

Соотношение сторон изображения

Есть два наиболее часто встречаемых соотношения, это 16:9 и 4:3.

Существуют очки, у которых разрешение сторон 16:10, мы не рекомендуем брать такие модели, т.к. соотношение должно быть как у камеры, иначе картинка будет либо обрезанная, либо растянутая. Камеры же дают картинку в формате 16:9 или 4:3, некоторые поддерживают оба формата.

В настоящее время большинство камер дает картинку с соотношением сторон 4:3, но всё больше появляется камер 16:9, некоторые даже позволяют менять этот параметр в настройках (например, Runcam Eagle и Caddx SDR1).

Некоторые очки 16:9 поддерживают формат 4:3, они просто обрезают часть картинки, при этому уменьшается FOV.

Соотношение сторон определяется исходя из разрешения экранов, например, 1280 х 960 — это 4:3, а 1280 х 720 — 16:9.

FOV (поле зрения)

FOV очков/шлемов определяет размер видимой картинки. Если угол 35 градусов, тогда края экрана дают угол 35 градусов от центральной точки, куда смотрят глаза.

Не путайте с FOV камеры, это полностью независимые параметры. Вот страничка, которая поможет вам понять, чем отличается FOV разных очков.

У FPV шлемов FOV обычно в диапазоне 50-80 градусов. У очков — 25-50 градусов.

FOV — это дело личных предпочтений. Мне больше нравятся FPV очки с углом от 35 до 42 градусов.

Чем больше FOV, тем сильнее эффект погружения. Но слишком большой угол — тоже плохо. Если он чрезмерно большой, тогда вам придется двигать глазами, чтобы увидеть углы, например если там расположено экранное меню (OSD). Некоторым гонщикам проще летать с небольшим углом, так легче сконцентрироваться.

Межзрачковое расстояние (IPD)

У всех людей разное расстояние между зрачками (IPD).

Межзрачковое расстояние играет важную роль, когда дело доходит до FPV очков, т.к. у них 2 экрана. Если вы выставите неправильное расстояние, то картинка будет размытой, или будет сложно на ней сфокусировать взгляд.

У большинства FPV очков (не шлемов!) есть возможность регулировки IPD.

Разное расстояние между глазами — главная причина, из-за которой мы рекомендуем вначале попробовать очки, и только потом покупать.

Вначале нужно измерить IPD, попросите кого-нибудь помочь.

Межзрачковое расстояние измеряется в миллиметрах, это расстояние между центрами зрачков.

Если вы носите очки с диоптриями, то во многие FPV очки можно поставить линзы.

Прочие фишки

DVR расшифровывается как digital video recorder. Если в очках есть DVR, то вы можете записать видео полета на MicroSD карту. Большинство очков DVR позволяют потом просмотреть это видео, что бывает полезно при поиске упавшего коптера! В качестве альтернативы можно использовать внешний DVR типа такого.
Head Tracking позволяет очкам отслеживать повороты головы и синхронизировать их с подвесом камеры. Так что камера будет повторять движения пилота. Впечатлений от этого больше, но подвес камеры это дополнительный вес, так что это больше нужно для самолетов, а не для коптеров
HDMI — позволяет подключить очки к компьютеру (как дополнительный экран), можно смотреть кино или практиковаться в симуляторе; подойдут они и для HD систем передачи видео типа Connex Prosight (англ)
3D — позволяет смотреть 3Д видео с дрона, например так (англ)
Выход аудио: некоторые пилоты летают со звуком. Так лучше чувствуется коптер. У многих очков есть стандартный джек для подключения наушников. Вот руководство по настройке
Вентилятор для предотвращения запотевания экранов и линз

Цвет

Цвет — это дело личных предпочтений. Черные и другие темные цвета — очки легко нагреваются на солнце, в более светлых очках чаще можно заметить засветы. Это ещё одна причина почитать наши обзоры, прежде чем принимать решение.

Совет: не оставляйте очки на солнце!

Оптика может сфокусировать попадающий свет на экраны и выжечь их. Старайтесь отворачивать очки от прямого солнечного света.

Приемник видеосигнала

В некоторых очках приемник (VRX) уже встроен, это хорошо, т.к. не придется на него тратиться. Однако это ограничивает возможности апгрейда.

Есть очень много модулей приемников от сторонних разработчиков, они подходят для достижения совершенно разных целей, например дальние полеты с частотой видеосигнала 2,4ГГц, диверсити или поддержка большого числа каналов и т.д.

Наличие отсека для стороннего приемника — это очень удобное и универсальное решение.

Diversity

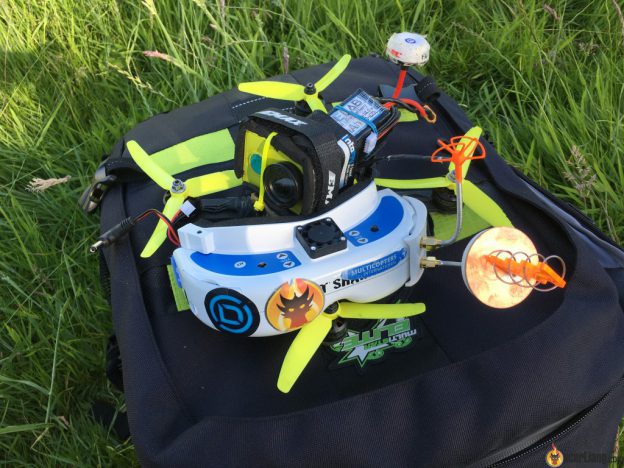

Для получения более качественного сигнала используются diversity-приемники.

Diversity — по сути это два приемника, постоянно принимающих сигнал и система выбирающая наилучший из них. У каждого приемника своя антенна, и поэтому антенны можно по разному направить. Можно даже использовать разные типы антенн, например направленную и ненаправленную.

Дополнительная информация: как выбрать антенну для FPV

Замечу, что diversity приемник это не одно и тоже что и «antenna diversity» (тут используется только один приемник, но две антенны).

Внешний приемник, подключенный через вход видео

Для тех очков, у которых есть видеовход можно использовать внешний приемник, например, сделать наземную станцию.

Микросхема приёмника

В большинстве приёмников используется чип RTC6715, произведенный RichWave (в передатчиках тоже используют их чипы — RTC6705).

На сколько мне известно, это единственный чип на рынке, которым можно управлять по шине SPI (цифровой интерфейс). Если на приемнике используются переключатели или джамперы для изменения настроек, то там скорее всего другой чип, без SPI.

Характеристики RTC6715:

Питание 3,3 В
Чувствительность -85 dBm

Камера посылает не только изображение, но и синхросигнал, а из-за помех или переотражений импульсы синхронизации сбиваются или не распознаются очками. Чтобы минимизировать мерцание картинки необходимые сигнала генерируются на принимающей стороне.

Большинство аналоговых приемников для 5,8 ГГц отличаются алгоритмами обработки сигнала. Возможно есть небольшие отличия в высокочастотных частях и разное качество деталей, но обычно лучшие и худшие модели отличаются на 1-3 dB чувствительности.

Дополнительные линзы с диоптриями

Если вы носите обычные очки, и без них не четко видите изображение на экране, можно купить дополнительные линзы с диоптриями и поставить их в FPV очки (если они это поддерживают).

Недорогие пластиковые линзы от Fatshark: Banggood | RMRC | GetFPV

Дорогие, качественные от Skyzone

Варианты питания

Есть отдельная статья про аккумуляторы для FPV очков (англ.), решения универсальные, т.к. большинство из них питаются от 2S.

Самые лучшие Fatshark’и

Если вам нужны очки именно от Fatshark, тогда берите Dominator HDO2. Не потому, что это самые дорогие фатшарки, а потому что: у них OLED экраны, 46° FOV, качественная сборка и легендарная техподдержка.

Можно выбрать и HD3, у них FOV больше, а цена ниже. Однако лично я считаю, что для FPV очков главное — качество картинки.

Купить HDO2: GetFPV | Banggood | AliExpress

Бюджетные Fatshark’и

С моей точки зрения самые лучшие бюджетные фатшарки — это Attitude V5. У них diversity приемник, и при необходимости его можно заменить.

Это обновление Altitude V4, теперь тут OLED экраны, FOV 30°. Но у экранов довольно низкое разрешение и необычное соотношение сторон 16:10, так что вне зависимости от того, какую камеру вы используете, картинка будет либо растянутая, либо сплющенная.

Некоторые советуют купить Dominator V3, я не советую. Если вам нужно соотношение сторон изображения 16:9, лучше посмотрите на Commander V1, у них похожие характеристики, но цена ниже.

Купить Altitude V5: Banggood | GetFPV

Самые лучшие, но не фатшарки

Однозначно Skyzone SKY03O. Очень многие вещи сделаны лучше или удобнее, чем у Fatshark HDO. Вот подробный обзор и сравнение.

Они дешевле HDO, и в них уже встроен превосходный приемник. OLED экраны в SKY03O — лучшие что можно купить. Отличные очки, четкое изображение, шикарный функционал, многих функций нет в других дорогих очках.

Купить: Banggood | RDQ | AliExpress

Бюджетные не фатшарки

Если честно, то у Skyzone SKY02C экран лучше, чем у Attitude V5. Встроенное OSD меню дает полный доступ к настройкам. Качество сборки отличное, встроенный приемник работает без нареканий, так что дополнительно ничего не нужно покупать. Отличный вариант за $260.

Купить SKY02C: Banggood | RDQ | AliExpress

Есть смысл посмотреть и на EV200D от Eachine. Хотя OSD меню у Skyzones заметно лучше, но в Ev200D можно поставить приемник, типа Rapidfire безо всяких модификаций. Из-за огромного FOV, углы изображения размыты, но в целом картинка нормальная. Учтите, для некоторых людей лишние 12 градусов обзора — уже перебор.

Возможности: HDMI вход и поддержка 3D, модульный приемник с диверсити и DVR с поддержкой H.264, все это можно ожидать от топовых моделей, но доступно (включая приемник) всего за $300! Более подробно читайте в обзоре от Tom BD Bad (англ).

Купить EV200D на Banggood

Самые дешевые из тех, что стоит купить

Eachine EV800D — продаются не первый день и имеют хорошую репутацию. В комплекте есть diversity приемник, встроенный DVR и антенны. Возможности этого шлема впечатляют, особенно учитывая его цену.

В EV800D один экран, изображение с которого увеличивается линзами. Поэтому поле зрения больше, чем у очков.

Недостаток всех шлемов — их размер и вес. Возможно, кому-то будет неприятен слишком большой FOV, т.к. при этом приходится активно вращать глазами 🙂 чтобы увидеть OSD по углам.

Купить EV800D: Banggood | AliExpress

Прочие популярные очки

Эти очки тоже стоит упомянуть.

Aomway Commander V1

Aomway Commander V1 — это дешевый аналог Fatshark, но в плане качества они не сильно хуже. Функционал почти такой же, как у более дорогих моделей!

FOV 32°, соотношение сторон изображения 16:9, как у Fatshark Dominator V3, разрешение 854×480. В отличие от многих других очков, у Commander широкий диапазон напряжения питания, есть поддержка 4S (16,8 В).

Характеристики:

Экраны с разрешением 854×480 и 32°FOV (формат 16:9, но есть поддержка 4:3)
HDMI вход (720p)
Поддержка 3D
Встроенный DVR
Diversity приемник 5,8 ГГц
Встроенный вентилятор, чтобы не запотевали линзы

Полный обзор очков Commander V1 (англ).

FatShark Dominator V3

По сравнению с Predator V3 у доминаторов разрешение выше (800 х 480), FOV тоже больше — 32 градуса. Картинка выглядит лучше, чем в Altitude V4; и хотя у них заявлен одинаковый FOV, картинка у Dom V3 немного меньше.

Dominator V3 поддерживают внешние хедтрекеры и у них можно менять приемник видео сигнала, соотношение сторон изображения 16:9 (во второй версии было 4:3).

FatShark Dominator HD3

У FatShark Dominator HD3 разрешение 800 х 600, поле зрения 42 градуса, это усиливает эффект погружения.

Оптика сделана также как в Dominator V3, поменялся только FOV и соотношение сторон изображения. Что касается характеристик, то Dom HD3 очень похожи на DomV3. У обоих можно менять приёмник, есть встроенный DVR, и можно подключить headtracker.

После выпуска HD3 Core цена упала с $500 до $400. Различия только в том, что в комплектации HD3 Core нет ничего, кроме аккумуляторов 18650. На мой взгляд, это одни из лучших очков.

Обзоры:

HD3 против HDO
HD3 против Dominator V3 (англ)

Headplay

У шлема Headplay SE экран имеет разрешение 1200 х 600 и огромный FOV — 72 градуса, так что картинка будет впечатляющий.

Это один из немногих шлемов с HDMI входом и поддержкой FPV систем с HD, типа Connex Prosight. Мне кажется единственный недостаток — размер, это просто огромная коробка. Думаю, мелкий коптер легко в ней поместится 🙂

Eachine Goggles Two

Этот шлем от Eachine имеет разрешение FullHD (1920 x 1080), HDMI вход, поддержку PAL/SECAM, соотношение сторон как 16:9, так и 4:3. У Goggles Two в комплекте есть diversity приемник, направленная антенна патч и ненаправленный клевер.

Лично я столкнулся с некоторыми проблемами: отваливалось питание, очки выключались. При установке DVR я пользовался вот этой инструкцией (англ.), но из-за проблем с питанием было потеряно довольного много видео.

Вот обзор Eachine Goggles Two.

Eachine EV100

Eachine EV100 — это самые дешевые очки, и я даже не знаю можно ли еще снизить цену, они и так стоят $100.

Однако, не стоит сразу бежать за ними, есть и недостатки, экран маленький (небольшой FOV), нет diversity приемника и DVR. Они могут подойти начинающим, и тем, кто не может использовать шлемы или хочет компактные очки. Не стоит от них ожидать сверхвысокого качества, какова цена, такой и товар.

Eachine VR006

VR006 — это самый дешевый вариант и среди очков, и среди шлемов. У них один приемник (5,8 ГГц), но антенн две.

Используется один 3″ экран, поэтому FOV будет не сильно большим. Благодаря малой диагонали экрана общий размер тоже не очень большой, это самый маленький шлем из рассматриваемых в статье.

История изменений

Март 2015 — первая версия статьи
Апрель 2017 — обновление списка очков
Январь 2018 — обновление статьи и списка очков
Апрель 2018 — обновлены рекомендации
Сентябрь 2019 — обновлен список очков
Январь 2020 — добавлены HDO2
