Давайте заценим раму XD Stealth 150 от XpertDrone. Кажется это самая маленькая рама из тех что я видел, рассчитанная на 4х дюймовые пропеллеры!
Купить раму XD Stealth 150 можно тут.
Это просто небольшой обзор рамы, я начну собирать коптер сразу после нового года, и опишу все в другом посте.
В наборе есть:
- Карбоновая верхняя пластина
- Нижняя пластина напечатанная на 3D принтере
- Боковые стенки, напечатанные на принтере
- Крепление камеры тоже напечатано
- 7 алюминиевых стоек
- Винты
Верхняя пластина толщиной 3мм и сделана из качественного карбона. Сама верхняя пластина весит 34 грамма, а общий вес рамы около 70 грамм. Я попробую собрать максимально облегченный коптер, так что не буду использовать боковые стенки.
Если они заменят нижнюю пластину на легкую карбоновую, и будут использовать пластиковые стойки, то, как мне кажется, общий вес рамы будет меньше 55 грамм.

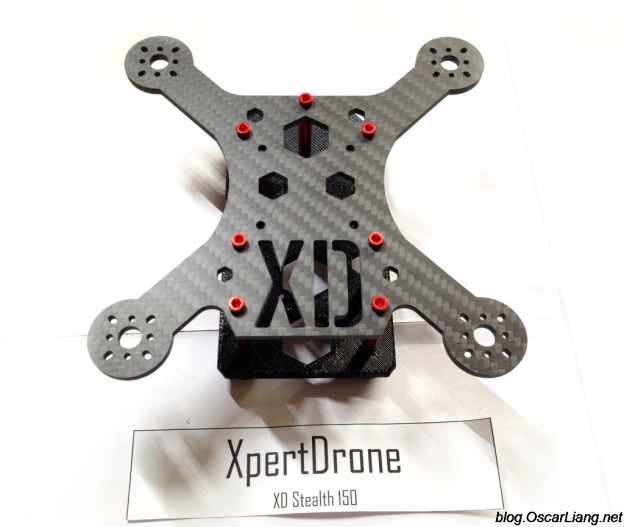

Сборка рамы очень проста, в собранном виде смотрится отлично.
Расстояние между моторами ровно 150 мм
Пара картинок от XpertDrone с результатами сборки коптера на этой раме.
Плюсы этой рамы
- Простой дизайн и легкость сборки
- Немного меньше чем рамы 180 размеры при той же конфигурации
- Несмотря на меньший размер рамы, благодаря отличному дизайну вы получите больше места для размещения электроники в этом раме.
- Легкая (70 грамм) в сравнении с рамами 180 размера
То, что можно улучшить
- Угол установки камеры не меняется (25 градусов), хочется бОльшего угла
- Нижняя пластина напечатанная на 3Д принтере много весит, может стоит заменить ее на карбон?
- Лично я буду использовать нейлоновые стойки, вместо алюминиевых
- Мотор маунты подходят только для моторов с 2 мм болтами, т.е. 1306 и 1806. Для более мощных моторов придется рассверливать отверстия самостоятельно
- Если вы будете использовать крепление камеры из комплекта, то вам придется самостоятельно сверлить отверстия на нижней пластине. Хотелось бы чтобы отверстия уже были сделаны.
Видео от XpertDrone с описанием рамы и с инструкцией по сборке
