Антенна с круговой или с линейной поляризацией, что лучше для FPV?

Антенны можно разделить на категории по виду поляризации: линейная или круговая. В этой статье мы подробно рассмотрим различия между этими видами поляризации.

Виды поляризации

Поляризация определяет вид волн в пространстве. Этот термин очень часто употребляется при обсуждении FPV оборудования.

Линейная поляризация

В этом случае сигнал колеблется горизонтально или вертикально, но только в одной плоскости.

p1 p2

Большинство простых антенн дают линейную поляризацию сигнала: например, стоковые диполи (в комплекте с видео передатчиками и приемниками), или даже домашний Wifi.

0001800_quad_band_cellular_duck_antenna_sma_600 eachine-ef-01-aio-fpv-camera-vtx-whip-antenna

Достоинства и недостатки линейной поляризации

Антенны линейной поляризации очень широко распространены благодаря простоте конструкции, что в самом примитивном виде дает просто кусок провода. Эти антенны имеют малый размер, низкую цену, их легко ремонтировать и собирать.

В общем и целом, линейная поляризация отлично подходит для больших расстояний, т.к. вся энергия будет сосредоточена в одной плоскости. Это преимущество не всегда проявляется из-за многолучевого распространения сигнала (многократные переотражения сигнала), но это мы обсудим чуть позже.

Для того чтобы получить максимальный уровень сигнала, антенны приемника и передатчика должны быть расположены параллельно (для максимального перекрытия излучения.

В самом крайнем случае, когда антенна приемника и антенна передатчика расположены под углом 90 градусов друг относительно друга — получаем наименьший уровень сигнала. Результат — потери сигнала в 30 дБ, это кросс поляризация.

Наши коптеры постоянно перемещаются в небе, поэтому невозможно держать антенны параллельно друг другу, следовательно, прием FPV сигнала будет не стабильным.

Круговая поляризация

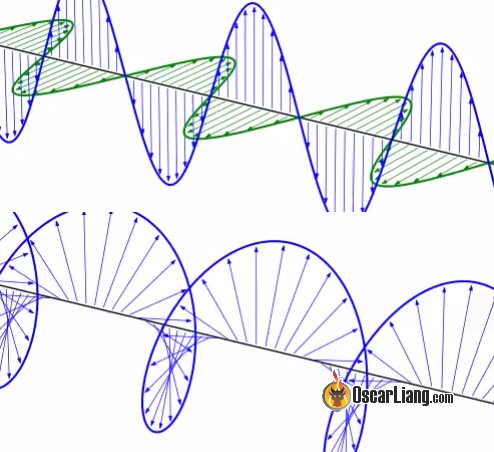

При круговой поляризации сигнал распространяется в обоих плоскостях (в вертикальной и горизонтальной) со сдвигом фазы на 90 градусов, представить можно в виде штопора.

p51

Посмотрим на наиболее часто используемые антенны для FPV.

Четырехлепестковый клевер (Skew-Planar Wheel antenna) — антенна круговой поляризации, имеет отличную устойчивость к отраженным сигналам. Обычно она используется там, где аэродинамическое сопротивление не критично. Как правило это антенна на приемнике, хотя и на передатчик ее тоже можно поставить.

medium prodrone-fullset-antenna-4-lobe-skew-plannar-diversity-rx-top

Трехлепестковый клевер (The Cloverleaf antenna) — обычно используется на передатчиках. Можно комбинировать с четырехлепестковым клевером для увеличения радиуса приема и увеличения качества сигнала.

cloverleaf-antenna-wire-soldering7 prodrone-fullset-antenna-3-lobe-cloverleaf-diversity-tx-top

Достоинства и недостатки круговой поляризации

Сигнал с круговой поляризацией всегда попадает на антенну, т.е. вне зависимости от угла между антенной на квадрике и на приемнике. Именно поэтому антенны с круговой поляризацией — стандарт для FPV.

Еще одно достоинство антенн с круговой поляризацией — это возможность отсекать отраженный сигнал.

Многолучевое распространение сигнала — одна из главных причин плохого качества видео (изменение цвета, помехи, скрэмблированное изображение, двоение и т.п.). Так бывает, когда сигнал отражается от объектов и приходит с другой фазой, при этом смешиваясь с основным сигналом.

videocrypt-signal

Круговая поляризация бывает, как левой (LHCP), так и правой (RHCP). На передатчике и приемнике должны быть антенны с одним и тем же направлением, иначе будет очень сильная потеря сигнала.

Круговая поляризация хорошо защищает от переотраженных сигналов, потому что, когда сигнал отражается от объекта, меняется направление поляризации. Т.е. антенна LHCP отсекает RHCP сигнал и наоборот (кросс поляризация).

fpv-antenna-circular-polarized-rhcp-lhcp-right-left-hand

Когда использовать круговую поляризацию?

  • При полетах около крупных объектов типа деревьев, зданий, в парках и стадионах
  • Акробатические полеты, когда положение коптера постоянное меняется
  • Полеты на низкой высоте (вблизи других объектов)

Когда использовать линейную поляризацию?

  • При полетах на большие расстояния в прямой видимости, без крупных препятствий
  • Прямолинейные полеты, без флипов и ролов
  • Когда вес, размер и прочность антенны стоят на первом месте

История изменений

  • Октябрь 2013 — написана первая версия
  • Май 2017 — статья обновлена
