Настраиваем Micro MinimOSD, RSSI, тюнинг PID через OSD (перевод)

В этом руководстве мы рассмотрим обе версии: обычную и Micro, разберемся как настраивать и использовать прошивку MW-OSD, а также, как подключать к Naze32 и приемнику.

Что такое MinimOSD и Micro MinimOSD

MinimOSD — это вероятно наиболее мощное и доступное OSD для квадрокоптеров и других мультикоптеров.

Недавно вышла новая версия Micro MinimOSD! Она обладает абсолютно теми же возможностями, что и полноразмерная версия, но имеет меньший размер (мы сравниваем с версией KV Team Mod, которая имеет контакты для RSSI, датчика тока, напряжения аккумулятора, так что не требуется дополнительной пайки основного чипа на плате).

Купить Micro MinimOSD на Banggood | GearBest| AliExpress

Несмотря на то, что настройка значительно сложнее чем прочие OSD, типа Super Simple OSD или E-OSD, которые вставил и они сразу работают, MinimOSD имеет множество преимуществ, а внешний вид экрана полностью настраивается.

Наиболее полезные функции: отображение координат GPS, настраиваемые стили и шрифты, используя экранное меню можно менять коэффициенты ПИД регуляторов, рейты и т.д. Пример того что можно отобразить на экране.

minimosd-multiwii-osd-full

Настройка ПИД коэффициентов через меню:

minimosd-multiwii-osd-pid

Размеры, вес, распиновка, пайка для уменьшения габаритов

Полноразмерная версия MinimOSD

Эта OSD существует уже много лет. Плюс этой версии (MinimOSD с KV Mod), в том, что у нее сбоку есть контакты для подключения датчика тока, RSSI, датчика напряжения и т.д. Раньше, мы должны были сами очень аккуратно припаивать провода прямо к ножками чипа и это было очень сложно. Эта версия сильно облегчила жизнь. Я себе купил одну такую плату (версия 2)

minimosd-kv-mod-v2-pinout

Размеры MinimOSD с KV Mod V2: ширина 21mm, длина: 43mm, вес: 5.5g (включая разъемы).

minimosd-kv-mod-v2-weight minimosd-kv-mod-dimension-measurement-length minimosd-kv-mod-dimension-measurement-width

Micro MinimOSD

Я поражен микро размерами этой OSD, а ведь она обладает всеми возможностями полноразмерной версии. Кроме возможности питания от 12В, которое в старой версии почти никогда и не использовалось, из-за перегрева платы. Так что было очень разумным выкинуть этот функционал и уменьшить размер.

micro-minimosd-pinout-connections

Микро версия примерно 1/3 полной по весу и размеру.

micro-minimosd-dimension-size-measurement micro-minimosd-weight micro-minimosd-size-comparison-motor-2206

Паяем разъемы

Припаять разъемы к полноразмерной версии MinimOSD было легко и просто, но что касается микро версии, мне не нравятся способы которыми народ обычно припаивает их

micro-minimosd-normal-soldering-pins

Мой креатив: нужно использовать угловые разъемы вместо прямых, так что у меня появляется дополнительное свободное место при установке внутри коптера.

micro-minimosd-before-solder-conneector-pins micro-minimosd-soldering-pins-easy-access-compact micro-minimosd-soldering-pins-easy-access-compact-heatshrink-tube

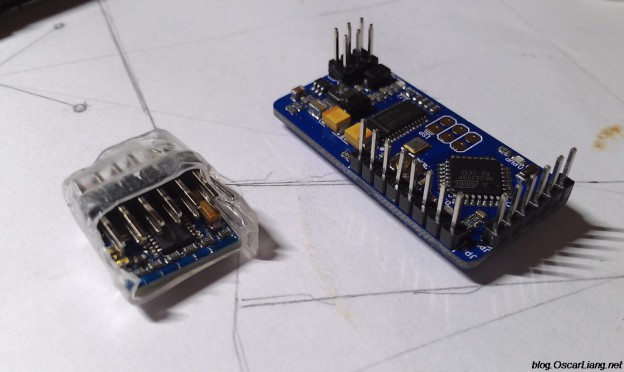

В самом конце упаковываем в термоусадку для защиты пайки и проводов.

micro-minimosd-soldering-pins-easy-access-compact-heatshrink-tube-wrap micro-minimosd-soldering-pins-easy-access-compact-pinout

Подключаем к Naze32, аккумулятору, приемнику, камере, видео передатчику

Сборка моего коптера очень простая. Тут на схеме все что должно быть соединено: Naze32, LiPo, приемник, FPV камера и видео передатчик.

minimosd-kv-mod-connection-naze32-d4r-ii-rx-fpv-camera-vtx-setup1

Схема соединения обычной MinimOSD с Naze32, камерой, приемником, видео передатчиком, аккумулятором.

Как подключить микро версию:



Micro MinimOSD, подключение к Naze32, камере, приемнику, видео передатчику и аккумулятору

Micro MinimOSD, подключение к Naze32, камере, приемнику, видео передатчику и аккумулятору

Часто задаваемый вопрос 1. Некоторые жалуются на то, что текст пропадает при увеличении газа. Решение: подключить всю электронику — камеру, OSD, видео передатчик к общей земле.

Часто задаваемый вопрос 2. OSD не отображается, только картинка с камеры. Решение: попробуйте поменять стандарт PAL/NTSC в настройках OSD.

Контакт VBAT1 подключается к основному литиевому аккумулятору, чтобы показывать напряжение. Контакт RSSI подключается к приемнику управления, чтобы отображать уровень сигнала (в случае если приемник это FrSky D4R-II, в режиме CPPM, тогда Pin1 — это PPM сигнал, PIN2 — выход RSSI).

Подключение к Naze32 через последовательный порт (TX и RX) позволит Naze32 передавать полетные данные на экран (GPS, направление по компасу и т.д.), а OSD сможет менять ПИД коэффициенты полетного контроллера, при помощи пульта управления.

Будьте внимательны! Подключение к компьютеру использует тот же самый последовательный порт, это значит, что если вы хотите использовать Baseflight или Cleanflight configurator, то вы должны вначале отключить TX и RX от OSD.

Без подключения к последовательному порту MinimOSD будет работать самостоятельно отображая RSSI и напряжение.

Если вы используете Taranis в режиме PPM, прочтите эту статью: как получить RSSI на отдельном канале (без дополнительных проводов), англ.

minimosd-connection-wires-mini-quad-setup micro-minimosd-connection-wires-mini-quad-setup

Вот так это выглядит внутри моего мини квадрика.

Настраиваем при помощи MW-OSD GUI

Существует довольно много прошивок для MinimOSD, моя любимая Multiwii-OSD (mwosd). Текущая версия 1.3., ее конфигуратор — очень удобная программа. Экранное меню понятное, прошивка обновляется, имеется поддержка Cleanflight и Baseflight. Еще она позволяет настраивать ПИД коэффициенты прямо через экранное меню.

Подключаем MinimOSD к FTDI программатору

Как для настройки так и для прошивки требуется FTDI адаптер. Подключение идет по 5 проводам: DTR (GRN), TX, RX, 5V и GND.

minimosd-ftdi-connection

minimosd-connected-ftdi-programmer micro-minimosd-kv-flashing-firmware-mw-osd

Настраиваем MinimOSD при помощи MW-OSD GUI

Через графический интерфейс можно настроить отображение любых полетных данных. Т.к. я летаю на миникоптере, все что мне нужно — это напряжение аккумулятора, RSSI и таймер. Я использую литиевые аккумуляторы 4S, и предупреждение о низком заряде установлено на 13.6В (3.4В на ячейку, хотя я должен поставить порог повыше). Для конфигурации 3S, напряжение при котором появляется предупреждение можно поставить на 11В. Я использую FPV в формате PAL

mw-osd-gui-configuration-minimosd-micro

Единственная вещь о которой стоит побеспокоиться, это напряжение аккумулятора. Значение по умолчанию далеко от идеала, так что вы должны поиграться с настройками, чтобы получить корректное значение. Как я это делаю:

Значение по умолчанию для «voltage adjust» = 200, и напряжение показываемое OSD было 21.0В. Я взял мультиметр, замерил напряжение на аккумуляторе, и получил 11.1В (вместо мультиметра можно использовать сирену с вольтметром, типа такой, прим. перев.)

voltage-alarm

Теперь уменьшим значение «voltage adjust «до 110, теперь на экране OSD у меня отображается 11.5В. Чтобы избежать постоянных изменений параметра туда-обратно, мы должны посчитать точное значение при помощи математики и информации которая у нас уже есть 🙂 Мы должны вычислить сколько вольт дает 1 значение параметра «voltage adjust».

(21.0-11.5)/(200-110) = 9.5/90 = 0.1056

Мы знаем что правильное значение на экране должно быть 11.1В, так что значение «voltage adjust» должно быть:

110 — (11.5-11.1)/0.1056 = 106.21 (106 подойдет)

Значение «voltage adjust» можно поменять не только в конфигураторе, но и через экранное меню, так что не нужно подключать MinimOSD к компьютеру и использовать конфигуратор.

Arduino в качестве программатора для MinimOSD?

Я пробовал использовать мою Arduino UNO в качестве FTDI программатора (англ.), как я это делал ранее для других устройств. У меня получилось менять параметры OSD через программу MW-OSD GUI. Однако я столкнулся с проблемой при перепрошивке MinimOSD, сообщение об ошибке было:

avrdude: stk500_getsync(): not in sync: resp=0x00.

Похоже какая-то проблема с синхронизацией данных, но я убедился что правильно подключил DTR к RESET на плате Arduino, не знаю что еще можно сделать, так что я использовал свой FTDI программатор для перепрошивки MinimOSD.

OSD Меню: настраиваем ПИДы, Rate, напряжение, RSSI

Меню OSD (OSD Menu) это моя самая любимая фишка, и в основном поэтому я отказался от SuperSimple OSD. Есть очень много параметров, которые Вы можете изменить без подключения к компьютеру. Например, я могу менять значения ПИД коэффициентов прямо в поле, используя свой пульт, без bluetooth и компьютера! Однако нельзя поменять параметры roll rate и pitch rate  по отдельности в Cleanflight (англ.), в настоящий момент они связаны (можно менять только сразу оба, прим. перев.) В новой версии эти параметры будут независимыми.

Чтобы попасть в меню MW-OSD вначале нужно дизармить коптер, затем:

  • газ в середину
  • рысканье (yaw) — вправо
  • тангаж (pitch) — вперед.

Чтобы перемещаться по меню:

  • Крен/тангаж (pitch/roll) — для перемещения по меню
  • Рысканье (yaw) — для изменения значений

Содержание меню:

  • PID Config (Roll/Pitch/Yaw PID для различных полетных режимов)
  • RC Tuning (RC Rate, RC Expo, Pitch/Roll Rate, Yaw Rate, TPA (Throttle PID Att)
  • Voltage (показывать или нет напряжение, значения «Adjust Voltage», «Voltage alarm», «Cells»)
  • RSSI (показывать или нет)
  • Current (показывать потребляемый ток или нет, его настройка)
  • Advanced (единицы измерения: метры/дюймы, сигнал: Pal или NTSC, компас)
  • Display (переключатели, газ, GPS координаты, датчики, подвес и т.д.)
  • Статистика (расстояние, макс. высота, макс скорость, время полета)

Перепрошивка

Некоторые продавцы MinimOSD сами прошивают последнюю версию, так что вам не нужно мучатся с перепрошивкой. Но может быть потом вам захочется обновить прошивку или попробовать другую, чтобы проверить версию прошивки включите OSD на коптере, и посмотрите надпись на экране загрузки.

У каждой прошивки в инструкции детально описано как прошивать. Это краткое содержание:

  • Скачать файлы прошивки.
  • Скачать Arduino IDE
  • Открыть файлы прошивки в Arduino IDE
  • Поменять настройки, если нужно
    • Я менял не много, только тип платы (WitespyV1.1) и прошивку полетного контроллера (Cleanflight)

mw-osd-arduino-config-hardware-type-fc-firmware-minimosd

  • Подключить FTDI адаптер (программатор) к MinimOSD / Micro MinimOSD
  • Нажать Compile и Upload

Купить Micro MinimOSD на Banggood | GearBest| AliExpress
