Настраиваем телеметрию регуляторов скорости в Betaflight

Телеметрия с регуляторов скорости позволит вам контролировать их температуру и обороты двигателей. Также можно узнать потребляемый ток без необходимости подключения отдельного датчика тока на ПК или PDB (контроль в реальном времени над током и израсходованной емкостью аккумулятора).

В этой статье я покажу вам, как настроить телеметрию (ESC Telemetry) в Betaflight и вывести значения на экран (OSD).

Ограничения связанные с использование телеметрии регуляторов

Датчики тока, встроенные в ПК или плату распределения питания, обычно ставятся сразу после разъема XT60, так что записывается весь потребляемый ток.

Телеметрия с регуляторов в принципе может заменить датчик тока на ПК/PDB, но это неточный способ измерения, т.к. измеряется только ток, потребляемый моторами. Потребление всей остальной электроники: FPV оборудование, приемник и т.д. — не учитывается.

Betaflight ESC Telemetry довольно ограничена в возможностях при отображении данных на экране (ноябрь 2017).

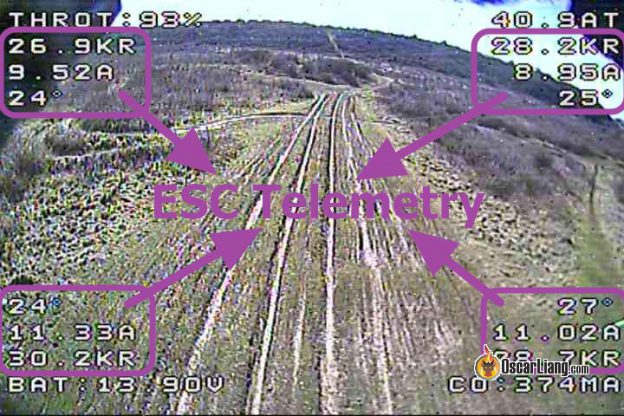

На заглавной картинке этой статьи видны обороты, температура и потребляемый ток каждого регулятора/мотора, это мой квадрик с ПК и регуляторами KISS. На мой взгляд, эта конфигурация очень полезна для анализа поведения коптера и моторов.

esc-telemetry-data-osd-screen-rpm-temperature-current

Телеметрия KISS

В Betaflight вы можете показать только температуру наиболее горячего регуля и средние обороты моторов.

Телеметрия в Betaflight

Телеметрия в Betaflight

На сколько я знаю, в Betaflight 3.3 будет больше параметров для отображения (надеюсь будет как в KISS OSD).

Требования

Железо и прошивка

  • Регуляторы с BLHeli32, у них должен быть пин для телеметрии (TX) и обновленная прошивка. Я тестировал вот эти:
  • Полетный контроллер на F3, F4 или F7 с прошивкой Betaflight 3.1.0 (или новее) с одним свободным последовательным портом (UART)
  • Betaflight Configurator 1.8.5 или новее

Дополнительная информация:

Как настроить телеметрию в Betaflight OSD?

Просто подключите все пины TX (контакты для телеметрии) со всех регуляторов к одному контакту RX свободного аппаратного UART на полетном контроллере. Полетный контроллер сможет читать данные со всех регулей по очереди.

betaflight-32-bit-esc-telemetry-tx-pin-connection-to-fc-uart-rx

При использовании регуляторов 4-в-1 будет всего один контакт TX. Его и надо подключить к RX на ПК.

4in1-esc-telemetry-connection-tx-rx-serial

В первую очередь открываем Betaflight Configurator и идем на закладку Ports, находим там наш порт и в разделе Sensor Input выбираем «ESC«. Нажимаем «Save«.

betaflight-esc-telemetry-configurator-ports

На вкладке Configuration включаем функцию «ESC_Sensor«.

betaflight-esc-telemetry-configurator-configuration-sensor-feature

Теперь вы можете использовать телеметрию для контроля тока и напряжения (вкладка «Power & Battery» выбрав «ESC Sensor«.

betaflight-esc-telemetry-configurator-power-battery-voltage-current-sensor-source

Внимание! Чтобы телеметрия заработала, нужно выбрать протокол DShot (DShot150, DShot300, DShot600 или DShot1200).

Дополнительная информация: что такое DShot?

Теперь можно отобразить значения на экране, через Betaflight OSD.

На закладке OSD, включаем ESC Temperature (наибольшее значение) и «ESC RPM» (среднее значение всех моторов).

Дополнительная информация: как настроить и использовать Betaflight OSD?

betaflight-esc-telemetry-configurator-osd-display-temperature-rpm

Чтобы проверить, как все работает, включаем коптер, одеваем очки, армим коптер и смотрим на значение оборотов. Если оно меняется при движении стика газа, то всё хорошо (не забудьте вначале снять пропы с моторов!).

Телеметрия в Betaflight

Убедитесь в точности показаний напряжения и тока, возможно понадобится откалибровать значения при помощи коэффициентов (хотя дефолтные обычно хорошо подходят).

Дополнительная информация: как откалибровать датчик тока? (англ.)

На этом всё! Буду обновлять этот пост, чтобы держать вас в курсе изменений.
