Pagoda Antenna — новая антенна для 5.8 ГГц FPV оборудования. В этой статье мы попробуем разобраться в том, что это за антенна и какие у нее преимущества. Для тестов я купил пару антенн Realacc Pagoda.
Оригинал: Pagoda Antenna – The New Circular Polarized Antenna!
Pagoda — что это за антенна?
Pagoda очень похожа на клевер, это всенаправленная антенна с круговой поляризацией.
Самое главное отличие — она сделана на обычной плате, а не из медных проводов.
Теоретически, у нее будет хорошая диаграмма направленности и коэффициент эллиптичности. Фактически — есть не мало хороших отзывов от других хоббистов, «пагода» работает так же хорошо, как и качественные клевера, а может и лучше.
Если хотите больше узнать о технических характеристиках антенны, то читайте сайт Маартена Берта (Maarten Baert). Он разрешает всем и каждому использовать его дизайн (даже для коммерческого использования), при условии, что вы укажете его имя (например, напечатаете на антенне).
Преимущества Пагоды
По сравнению с клеверами Pagoda дает некоторые преимущества:
- Ее легче сделать, а значит она выходит дешевле
- Меньше по размеру
- Более крепкая, т.к. сделана на плате, а не из гибкой медной проволоки
- Улучшен коэффициент эллиптичности, т.е. переотраженный сигнал будет меньше влиять
- Более равномерная диаграмма направленности

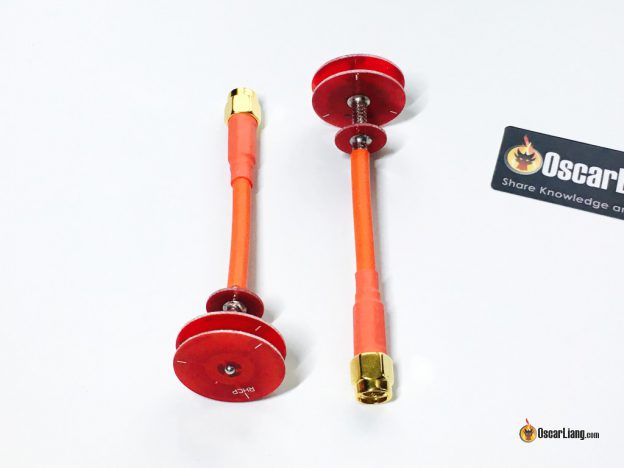

Realacc Pagoda Antenna
Вернемся к антенне Pagoda от Realacc. Купил я их тут.
Пожалуй, это самое лучшее предложение из всех что я видел, цена $9. Это RHCP антенны (антенны с круговой, правой поляризацией), можно выбрать цвет — белый, красный или черный.
Поставляются в картонной коробке, хорошо упакованы, а защищены поролоном.
У Realacc pagoda полужесткий кабель, вы можете его согнуть под любым необходимым углом. Он защищен резиновой трубкой; кажется довольно прочным и надежным.
Но это не относится к верхним платам, похоже, что их можно погнуть или сломать при краше. Придется напечатать на принтере какую-нибудь защиту.
К коаксиальному кабелю припаяно 3 диска, согласно сайту Маартена, они должны быть расположены на определенном расстоянии и определенным образом сориентированы друг относительно друга. Расстояния я измерил штангенциркулем, и они соответствуют расчетным. Пайка тоже довольно качественная.
Обе верхние платы имеют 3 белых маркера, они должны совпадать. На одной из антенн, они были повернуты примерно на 1 мм, не уверен, как это повлияло на эффективность. На другой — все идеально совпало.
Вес антенны 9 грамм, т.е. такой же, как у других антенн с круговой поляризацией.
Pagoda выглядит отлично, очень хочу попробовать их в деле. Поставлю их при следующих полетах. Просто надеюсь, что в выходные дождя не будет 🙂
