Обзор: регулятор скорости Sunnysky R30A BLHeli_S ESC

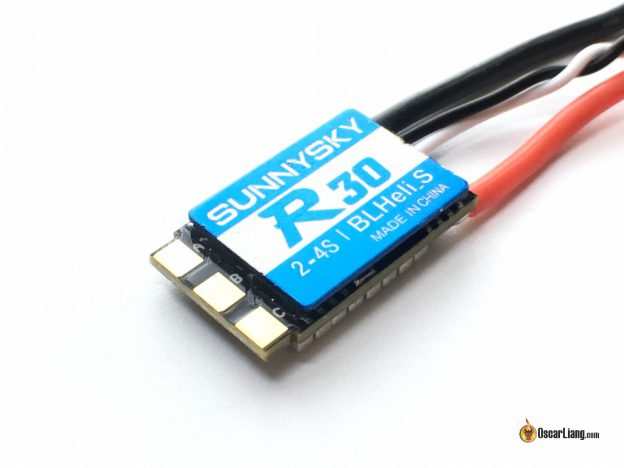

Пришел новый регулятор скорости R30A BLHeli_S от Sunnysky. Давайте взглянем на его характеристики и оценим качество сборки.

Sunnysky R30A — довольно мелкий и легкий регулятор для мини коптеров. У него прошивка BLHeli_S, основан на микроконтроллере BB2 и поддерживает протоколы DShot600 и Multishot.

sunnysky-r30a-esc-blheli-s-bottom sunnysky-r30a-esc-blheli-s-package sunnysky-r30a-esc-blheli-s-wires

Характеристики

  • Напряжение питания: 2S-4S (есть версия 2S-6S, но вес больше)
  • Ток: до 30А (пиковый до 40 А)
  • Вес: 6.8 грамма, включая радиатор и 10 см провода 18AWG
  • Процессор BB2
  • Драйвер ключей Fortior FD6288Q
  • Поддержка DShot600

Регулятор очень маленький, почти как Emax Bullet 30A.

sunnysky-r30a-esc-blheli-s-size-comparison-dys-xsd-emax-bullet

Крупным планом

На регуляторы установлены радиаторы. Я хотел их снять, чтобы посмотреть на FET’ы, но это оказалось невозможным. Они отлично приклеены к плате и гнуться при попытке оторвать их. Побоялся повредить детали на плате, поэтому бросил это дело 🙂

Как минимум это значит, что вы не потеряете радиаторы при краше 🙂 Помимо охлаждения они защищают регуль от повреждений.

sunnysky-r30a-esc-blheli-s-heatsink

Качество пайки просто отличное. На картинке ниже видно металлическую пластину в верхней части регуля. Нужно спросить у Sunnysky, для чего она нужна. По началу я подумал, что она служит для снижения сопротивления, но мультиметр показал, что она не соединена с землей или питанием.

sunnysky-r30a-esc-blheli-s-pcb-bottom-components

Более подробно я напишу позже, после тестов на квадрике с моторами Sunnysky R2305.



Оригинал: Sunnysky R30A BLHeli_S ESC Overview
