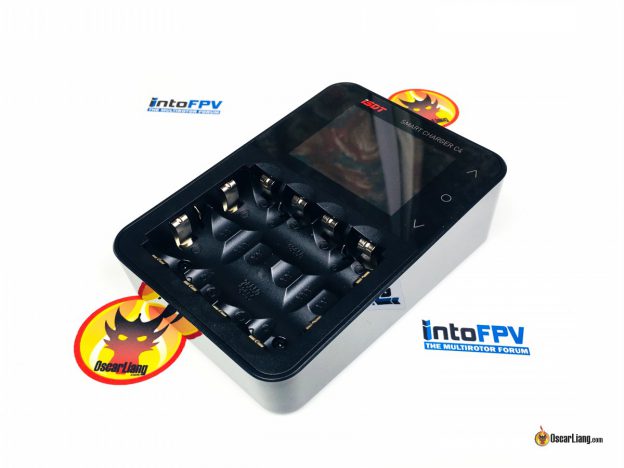

Обзор: iSDT C4 18650 — зарядное устройство для аккумуляторов 18650

Я использую аккумуляторы типа 18650 каждый день, а iSDT C4 — отличный зарядник для них. Недостатком можно посчитать то, что он может заряжать одновременно всего 2 банки, но при этом он поддерживает разные типы аккумуляторов и имеет множество полезных функций.

Купить зарядное устройство iSDT C4 можно тут: Banggood, Amazon, GetFPV

Основные характеристики

  • Напряжение питания: 12 — 24 В / 2,5 А
  • Выходное напряжение: 0,2 — 5 В
  • Максимальный ток: 3А на слот
  • Зарядка через USB: 5В / 2,1 А
  • Поддерживаемые типы аккумуляторов: NiMH, NiCd, NiZn, Eneloop, Li-Ion, LiHv, LiFePO4
  • Поддерживаемые типоразмеры аккумуляторов: AAA, AA, 10440, 10500, 12500, 12650, 13500, 13650, 14500, 14650, 16650, 17650, 18650, 20650, 22650, 26650

Распаковка iSDT C4

Комплект поставки зарядника iSDT C4:

  • Адаптер питания от сети переменного тока
  • Наклейки
  • Защита на экран
  • Инструкция

isdt-c4-18650-battery-charger-package-accessories

Детальный осмотр iSDT C4

Сверху зарядного устройства расположен цветной экран и три «тачевые» кнопки (справа от экрана). Отсек для аккумуляторов очень компактный и продуманный, позволяет установить аккумуляторы 4х разных размеров:

  • один аккумулятор 26650 или
  • два аккумулятора 18650 или
  • четыре аккумулятора АА или
  • два аккумулятора ААА

Одновременно можно заряжать АА и ААА аккумуляторы или вообще разные типы аккумуляторов, если позволяет место установки.

isdt-c4-18650-battery-charger-top-front-slot

Вентилятор расположен в верхней боковой грани.

Слева от вентилятора — разъем питания, а справа — стандартный и micro USB порты.

При помощи MicroUSB порта можно обновить прошивку устройства.

Стандартный USB порт нужен для зарядки устройств по USB, например, телефон или GoPro. Однако похоже, что он не поддерживает быструю зарядку телефонов.

isdt-c4-18650-battery-charger-side-fan-connector

Перевернем устройство, ок тут нет ничего, кроме решетки вентиляции и таблички с характеристиками.

isdt-c4-18650-battery-charger-back-bottom

В моем случае был адаптер с евро вилкой, он не подходит для UK (там живет автор оригинальной статьи, прим. перев).

У адаптера стандартный разъем с внешним диаметром 5,5 мм, и внутренним 2,5 мм.

isdt-c4-18650-battery-charger-power-supply-psu-plug-connector

Меню

Меню зарядника довольно простое. Вот фото его верхнего уровня.

isdt-c4-18650-battery-charger-menu-interface

Единственная вещь, которая меня беспокоит — это включенный режим «Auto Charge» (автоматический заряд).

Через какое-то время (довольно продолжительное) после того, как вы воткнули аккумуляторы, зарядник сам начнет процесс заряда. Похоже, что зарядник очень долго определяет тип подключенного аккумулятора.

Однако, на мой взгляд, это не самая безопасная функция, особенно если он неправильно определит тип аккумулятора или зарядный ток будет слишком велик.

Я советую проверить настройки, прежде чем начать пользоваться устройством, думаю будет не плохо, если вы выключите автоматическую зарядку.

Поддерживаемые типы аккумуляторов

  • Auto (авто определение)
  • Li-Ion
  • LiFePO4
  • LiHV
  • NiMH
  • NiCd
  • NiZn
  • Eneloop

isdt-c4-18650-battery-charger-screen-menu-battery-type

Tasks — режимы заряда

  • Charge (заряд)
  • Discharge (разряд)
  • Storage (хранение)
  • Cycle (несколько последовательных циклов заряд/разряд, тренировка аккумуляторов)
  • Analysis (анализ)
  • Activation (оживление аккумуляторов)

isdt-c4-18650-battery-charger-screen-menu-battery-type

Ток заряда

0,1 А — 3,0 А (шаг 0,1 А)

isdt-c4-18650-battery-charger-screen-menu-battery-charge-current

Статус заряда

Во время заряда аккумуляторов, на экране вы увидите приятный, интуитивно понятный график, показывающий, что напряжение аккумулятора растет. Кроме того, отображаются и другие данные: напряжение, ток, внутреннее сопротивление, температура и время.

Обратите внимание на небольшие квадратики слева, они показывают процент выполнения задачи. Когда значение станет 100% — процесс заряда завершен.

isdt-c4-18650-battery-charger-screen-menu-battery-charging-status-graphics

Еще одна полезная функция этого зарядника — анализ аккумуляторов.

isdt-c4-18650-battery-charger-screen-menu-battery-analysis-status-graphics

Заключение

Плюсы зарядного устройства iSDT C4

Отличное качество!

Яркий и легко читаемый цветной экран. На нем отображается много полезной информации об аккумуляторах; меню очень простое в использовании.

C4 поддерживает большое количество размеров и типов аккумуляторов, это очень удобно, если у вас разные аккумуляторы. Понравился отсек для аккумуляторов, подходящий под кучу разных типоразмеров.

У C4 много разных режимов, они подойдут как для базовых задач, так для продвинутых. Полезные фишки: защита от переполюсовки, активация аккумуляторов (оживление аккумуляторов) и анализ состояния. Так что он подойдет как начинающим пользователям, так и опытным.

Я уже упоминал, что его можно питать от 4S — 5S LiPo аккумуляторов? Так что работать он будет и в поле.

Недостатки

C4 хорош, но не идеален.

В первую очередь я купил его для заряда LiIon аккумуляторов 18650. Обычно мне нужно заряжать от 8 до 16 банок сразу, и это довольно утомительно в случае использования C4, т.к. заряжать можно только пару. Так что чаще и чаще я пользуюсь обычным модельным зарядником. В этом случае получается заряжать все 16 банок разом, используя самодельный держатель для аккумуляторов.

Еще одно разочарование — в зарядник влазят не все аккумуляторы 18650 с платой защиты.

И наконец, вентилятор довольно шумный, надеюсь это исправят.

Инструкция

Не хочу её полностью цитировать. Если у вас есть вопросы, или интересно что делает зарядник в том или ином режиме — смотрите инструкцию.

isdt-c4-18650-battery-charger-instruction-manual-1 isdt-c4-18650-battery-charger-instruction-manual-2

Купить зарядное устройство iSDT C4 можно тут: BanggoodAmazonGetFPV

Обзор: iSDT C4 18650 — зарядное устройство для аккумуляторов 18650: 5 комментариев

  1. Дмитрий

    Хочу купить хороший зарядник.
    Почти собрался взять Skyrc Mc3000 . но вот обнаружил iSDT C4. И теперь думаю, какой же лучше…Может, подскажете?

    1. Новиков Александр Автор записи

      Смотря какие аккумуляторы чаще всего будете заряжать.
      Например, если брать самые распространенные 18650, то в isdt можно заряжать только пару, а не 4.

  2. Николай

    iSDT C4 откровенно фиговый зарядник.
    1. Ну очень шумный, рядом с ним сидеть работать тяжело. Свист от вентилятора адский. На ночь в комнате точно не оставишь.
    2. Выбираешь цикл который должен означать разряд – заряд, он его разряжает и заряжает совсем чуть чуть.
    3. В режиме авто определение, аккумулятор определяет всегда ошибочно
    4. На автомате заряжает под напряжением 1.0А, а енелупы 2.0А.
    5. Вставил принудительно разрядил енелупы, разряд показал, что снял больше 2000 mAh, затем также принудительно поставил заряжать, зарядил до 200 mAh… Смешно.
    6. Никель цинковые и енелупы может не дозарядить.
    7. Пару раз обновлял прошивки, потом прибор перестал подключаться – не определяется устройство.

    Единственно большой плюс нет механических кнопок, которые можно проломить из-за чрезмерного нажима, а происходит это когда прибор начинает глючить, как это часто происходит LA Crosse годика этак через 2.
