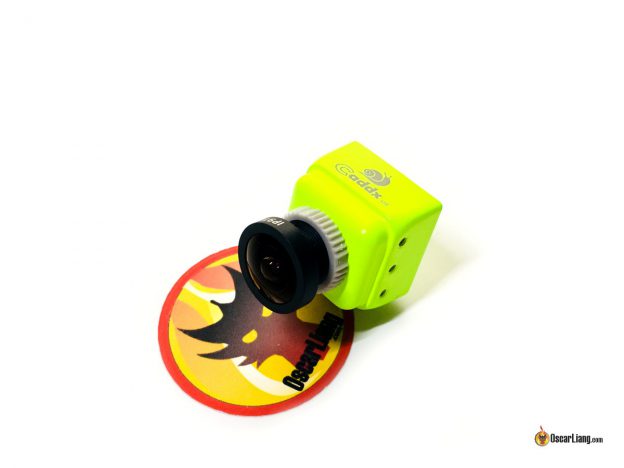

Давайте посмотрим на курсовую камеру Caddx Turbo SDR1, это камера мини/микро размера с CMOS матрицей, разработанная специально для гоночных коптеров.

Оригинал: Review: Caddx Turbo SDR1 FPV Camera

Caddx — новый игрок в индустрии дрон-рейсинга, ранее они занимались камерами безопасности и только недавно начали выпускать курсовые камеры.

Есть два варианта камеры Turbo SDR1:

• Micro
• Mini

Дополнительная информация: как выбрать хорошую курсовую камеру

Характеристики

У камеры две разновидности, железо одинаковое, отличается только размер и объектив.

Размер Mini SDR1 — 22 на 22 на 27 мм, вес 12,8 грамма. Похожа на Runcam Mini Swift и на Foxeer Predator Mini,

Размер микро версии — 19 на 19 на 19 мм, вес 5 грамм, примерно как Swift Micro / Arrow Micro / Predator Micro.

• Напряжение питания: 5 — 40 В
• 1200 TVL
• CMOS матрица 1/2.8″ SONY Exmor-R STARVIS
• NTSC / PAL
• 16:9 / 4:3
• Минимальная освещенность: 0.0001Lux@F1.2

Зная то, что Fexeer выпустила довольно популярную камеру Predator, а Runcam собирается выпустить Micro Eagle (англ), которые тоже имеют микро формат, думаю это будет знатная битва.

Мне очень интересно узнать, как разное значение TVL влияет на качество картинки и задержку сигнала, выясним в тестах.

У SDR1 то же значение минимальной освещенности, что и у Eagle 2, так что от нее ожидается отличная работа при плохом и ночном освещении.

Распаковка

Камера Caddx SDR1 Mini поставляется со стандартными аксессуарами:

• крепежная скоба
• крепежный адаптер/переходник
• 2 кабеля
• джойстик для OSD
• инструкция
• винтики M2, шайбочки и ключи

Подробное описание Caddx SDR1

В комплекте с SDR1 идет объектив с фокусным расстоянием 2 мм, выбрать другой невозможно. У меня с этим объективом проблем нет, т.к. я люблю широкий угол, но те, кто хочет угол поменьше, типа 2,5 мм — могут быть разочарованы. В любом случае я сравню FOV с другими популярными камерами.

У SDR1 нет контакта VBAT, т.е. вы не сможете мониторить напряжение аккумулятора на экране через OSD камеры.

Еще одна вещь, которой не хватает — земля для пульта OSD (или вообще отдельный разъем для этой цели). Как видите комплектный кабель выводит наружу провода для OSD, но это кабель папа-папа, что по-моему не удобно (по идее кабель должен быть папа-мама).

Что касается крепежа, то тут всё хорошо, у Caddx очень универсальные крепления. На корпусе камеры по три отверстия с каждой стороны, так что если рама позволяет, то её можно напрямую к ней и прикрутить. Также в комплекте есть металлическая скоба и адаптер, которые позволяют закрепить камеру как любую другую камеру стандартного размера.

Плата и матрица крупным планом.

Камера Micro SDR1

Баги?!

Видел жалобы на счет багов в первой партии камер, все они относятся к изменению настроек:

• При изменении некоторых параметров, например, PAL/NTSC или соотношения сторон, картинка становится перевернутой. Ресет (отключение питания) камеры делает картинку нормальной
• Иногда, после изменения параметров, камера показывает черный экран, чтобы всё заработало, также нужно переподключить питание
• Удерживание кнопки «вниз» на пульте OSD более 10 секунд может превратить камеру в «кирпич»…

Лично я эти баги не наблюдал, но «убил» SDR1 Mini, когда сохранял настройки в меню, камера просто умерла и теперь я вижу только шум. В данный момент я не уверен в камерах от Caddx, каждый раз, когда я меняю настройки типа яркости или разрешения, я боюсь, что камера неожиданно умрет и больше не заработает…

Тестирование

Задержка видеосигнала

Средняя задержка сигнала составила 37 мс, это довольно много для современных CMOS камер, замечу, что у Eagle 2 она составляет всего 25 мс.

Вот тут все результаты замеров.

Качество изображения

Я думаю не хватает опции для переворота изображения, чтобы камеру можно было размещать вверх ногами.

Вот сравнение с другими микро-камерами

Мои настройки

• Brightness – 10
• Все остальное по умолчанию

Не предназначена для ночных полетов, но в принципе можно использовать черно-белый режим. Отключение WDR поможет снизить шумы при плохом освещении, попробуйте поэкспериментировать с этими настройками, возможно вам подойдет.
