Обзор: курсовая камера Eachine SpeedyBee SEC

Курсовая камера Eachine SpeedyBee SEC — новый бюджетный вариант для гоночных коптеров. В то время как популярные, легкие камеры типа Runcam Micro Swift 2 и Foxeer Micro Arrow стоят $30-$35, Eachine Speedy Bee — более дешевая альтернатива, в диапазоне до $20.

Купить курсовую камеру Eachine SpeedyBee.

Распаковываем Eachine SpeedyBee SEC

Speedy Bee поставляется в приятной пластиковой упаковке. Комплект включает в себя камеру и провод в силиконовой изоляции.

Нет ни крепежа, ни винтиков/болтиков, их нужно покупать отдельно!

eachine-speedybee-fpv-camera-box eachine-speedybee-fpv-camera-parts-package

Взглянем поближе

Характеристики:

  • Вес: 6 грамм
  • Размеры: 19 х 19 х 19 мм
  • Напряжение питания: 5 — 36 В
  • Матрица: 1/3″ SONY Super HAD II CCD
  • 600TVL
  • Соотношение сторон изображения: 4:3
  • Объектив: 2.3 мм (М8)
  • Разъем: Molex Pico 6P 1.25mm
  • Кабель: Molex Pico 1.25mm 2P&3P Socket на 6P male

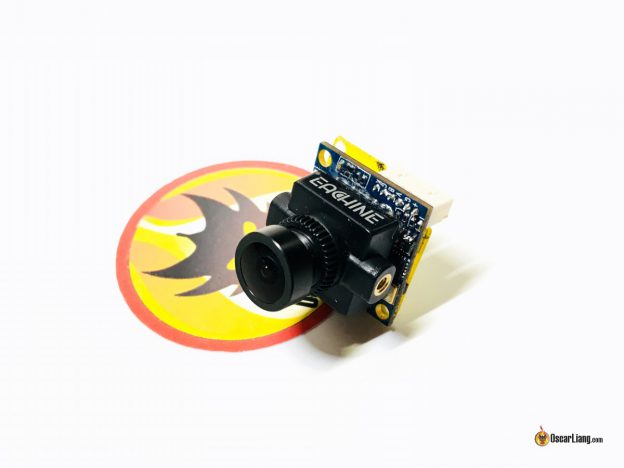

eachine-speedybee-fpv-camera

На разъеме позади камеры есть контакт OSD — меню для изменения настроек камеры, но в комплекте нет пульта. Я выяснил, что пульт от камер Runcam отлично работает и с этой камерой (подозреваю, что и управление камерой через полетный контроллер также будет работать с Busybee, проверю это во время тестирования).

Есть пин VBAT+ для контроля напряжения аккумулятора (до 36 вольт) и отображения его на экране. Если оставить контакт не подключенным, тогда будет отображаться напряжение питание камеры.

eachine-speedybee-fpv-camera-back eachine-speedybee-fpv-camera-lens

Сравнение с Runcam Micro Swift 2, бок о бок

Speedybee SEC имеет практически такие же размеры, что и Runcam Micro Swift, т.е. любая рама, в которую помещается Micro Swift будет поддерживать и Speedybee.

eachine-speedybee-fpv-camera-compare-micro-swift-2

Главное отличие между ними, в Speedybee используется более длинный объектив.

eachine-speedybee-fpv-camera-lens-micro-swift-2

Расположение элементов на плате схожее.

eachine-speedybee-fpv-camera-back-micro-swift-2

Еще одно отличие — способ крепления объектива. У Micro Swift объектив крепится к плате на 2 винтика, а у Speedybee он приклеен.

eachine-speedybee-fpv-camera-lens-sensor-glue

Меню и настройки полностью идентичны Micro Swift, возможно эти камеры идут с одного завода!

eachine-speedybee-fpv-camera-settings

OSD очень похоже, только чуть упрощено по сравнению с Micro Swift. Нет нескольких функций: Artificial Horizon, System settings, и пресетов.

Логика работы меню та же самая.

eachine-speedybee-fpv-camera-osd-menu

Тестирование

Мне очень интересно как Speedybee SEC будет работать в сравнении с Runcam Micro Swift 2, особенно интересно потому, что у них одинаковые CCD матрицы. Скоро выясним!

Не получается все быстро протестировать из-за дождливой погоды.

Задержка видеосигнала

В среднем 34 мс, у Micro Swift 2 было 28 мс. Более подробные результаты смотрите тут.

Качество изображения

Скоро протестирую
