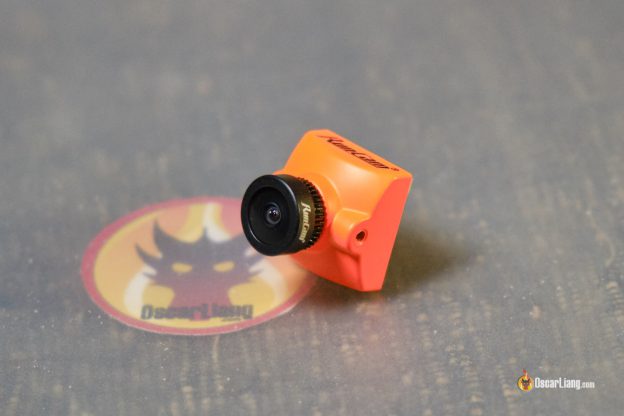

Вышла новая курсовая камера Runcam Racer 2. И это не просто еще одна курсовая камера, у неё есть интересные новшества, которые упростят настройку в поле.
Оригинал: Review: Runcam Racer 2 FPV Camera
Не знаете какую камеру выбрать? Читайте руководство.
Где купить?
Учтите, продается два варианта: с фокусным расстоянием объектива 1,8 мм и с 2,1 мм, т.е. FOV соответственно будет 160° и 145°, выбирайте подходящий именно вам. Лично я предпочитаю 1,8 мм, угол обзора при этом больше, а значит больше всего видно, отлично подходит для гонок.
Что в коробке?
- Камера Racer 2
- Адаптер с микро- на стандартный размер камеры
- Плата расширения («Selector») — для подключения джойстика (подробнее ниже)
- Кабель в силиконовой изоляции
- Винтики M2 и пластиковые шайбы
Бумажной инструкции нет, но она доступна в онлайне.
Новый объектив в Racer V2
Похоже, что во второй версии новый объектив. Не знаю на сколько это повлияло на качество изображения, у меня сейчас отпуск, протестирую позже.
Революционное управление камерой — взяли лучшее от двух способов
Раньше для настройки курсовой камеры мы использовали «джойстик», его нужно было подключать напрямую к камере через контакты «земля» и «OSD» (экранное меню настроек). Джойстик был нужен для навигации по меню.
Некоторое время спустя, разработчики Betaflight нашли способ имитировать джойстик (подключив контакт OSD к полетному контроллеру). Так появилось управление камерой через контакт OSD.
Однако этот способ не всегда работал и требовал дополнительного железа. Так что в Runcam очень удачно реализовали последовательный интерфейс управления для замены джойстика (вместо OSD появились контакты RX и TX, как у любого последовательного порта).
Это более надежное решение, главный недостаток которого — невозможность использования джойстика! Очень неудобно, если у вас летающее крыло без полетного контроллера или вам не хочется возиться с настройкой полетного контроллера для управления камерой.
И вон оно, революционное решение всех проблем с управлением камерой, они собрали все лучшее — джойстик и последовательный порт для подключения к ПК! Теперь используя один разъем можно подключить и полетник и джойстик.
Честь и хвала Runcam, они всегда прислушиваются к пользователям!
Слева Runcam Racer V1, справа — V2. Видите контакты G/TX и M/RX?
Управление камерой не работает?
Если управление камерой Racer V2 с полетного контроллера или с джойстика не работает, то скорее всего, вы неправильно выбрали режим.
Для выбора режима (UART или джойстик) нужно перед включением камеры закоротить контакты G/TX и M/RX.
Новая плата расширения — «Selector»
В комплекте с Racer 2 поставляется интересная штука для работы с джойстиком, в инструкции она названа как «Selector». Выглядит просто как небольшая плата, но после того, как я с ней разобрался, понял, что это очень продуманное решение!
Если джойстик не подключен, то простым нажатием кнопки на Селекторе можно выбирать пресет: Personal, Outdoor, Cloudy и т. д.
Плата имеет две пары отверстий для стеков с крепежом 30,5 на 30,5 мм и 20 х 20 мм.
Если в поле нужно настроить камеру, то просто подключаем к ней джойстик, при этом не придется возиться с настройками полетного контроллера, и не нужно снимать камеру с коптера. Очень удобно!
Переходник для установки микрокамер в отсеки для камер стандартного размера
Множество рам позволяют поставить только полноразмерные камеры стандартного размера (ширина 28 мм). Этот адаптер увеличивает ширину камеры с 19 до 28 мм.
Его можно купить и отдельно, подойдет для большинства микрокамер. Однако стоит он не мало — $5, поэтому вдвойне приятно, что его положили в комплект к Racer 2.
Задержка видеосигнала
Задержка наравне с Racer V1 и Foxeer Predator: минимум 7 мс, в среднем 15 мс.
Тестирование качества изображения
Видео выглядит очень хорошо, хотя я бы, наверное, поменял пару параметров по умолчанию. На видео камера с объективом 1,8 мм.
Тестовый коптер
Коптер Holybro Kopis 2
OSD показывает GPS координаты, вот руководство
На этом коптере у меня приемник R9MM и модуль R9M. Вот обзор (англ)
Я использую протокол FPort, он более удобен, чем SBUS/SmartPort. Вот руководство.
WDR (широкий динамический диапазон) и переходы между темными/светлыми сценами просто отличные, баланс белого немного смещен в сторону зеленого цвета, я бы уменьшил его и добавил пурпурного.
Резкость изображения тоже завышенная, на траве отчетливо видны следы обработки изображения. Не думаю, что это проблема, возможно это даже хорошо для гонок — так четче видишь препятствия? Хотя для себя я бы уменьшил немного.
Все вышесказанное — не критично, т.к. параметры изображения можно поменять в меню камеры.
