Обзор: Runcam Micro Swift — самая маленькая и легкая CCD камера (обновлено)

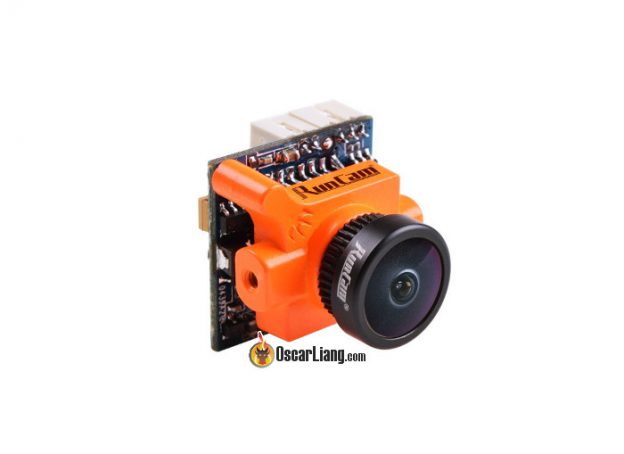

Micro Swift — вероятно, самая маленькая и легкая CCD FPV камера. В этом обзоре мы посмотрим на качество сборки, сравним ее с обычной камерой Runcam Swift.

Runcam жгут: не так давно они выпустили компактную камеру Swift Mini, и снова удивляются: Micro Swift! Вес всего 5.6 грамма!

Купить можно тут.

micro-swift-fpv-camera-runcam-size-comparison

Небольшой размер не должен нас ввести в заблуждение, согласно спецификациям, Micro Swift будет иметь те же характеристики что и оригинальная камера Swift (проверим после тестов!)

Посылка с камерой пока еще не дошла, так что пока придется довольствоваться характеристиками и фоточками.

Характеристики

  • Матрица: 1/3″ SONY Super HAD II CCD
  • 600TVL
  • Объектив: 2.1 мм (M8)
  • PAL/NTSC
  • Напряжение питания: 5 В — 36 В
  • Вес: 5.6 грамм
  • Размеры: 19 * 19 * 19 мм

Внешний вид

micro-swift-fpv-camera-runcam-smallest-lightest

Настройки можно менять через OSD. Отлично! Однако в этой камере нет OSD для отображения напряжения аккумулятора (vbat), как это было реализовано в Swift 2.

micro-swift-fpv-camera-runcam-back-connector

micro-swift-fpv-camera-runcam-drone-racing micro-swift-fpv-camera-runcam-dimension

micro-swift-fpv-camera-runcam-wire-cable

Взглянем поближе на Micro Swift FPV Camera

Действительно сложно поверить, что FPV камера может быть такой маленькой! Не говоря уже про вес, который меньше 6 грамм, невероятно! Думаю, она отлично подойдет как для микроквадриков, так и для гоночных (с 4″ и 5″ винтами).

Малый вес Micro Swift получен за счет защиты. Как видно на картинках, корпус прикрывает только матрицу, а не всю плату. Еще одна возможная проблема — защита платы от влаги.

Эта ситуация напоминает мне бескорпусные камеры в 2015 году, которые имели подобный дизайн. Кажется, мода возвращается! 🙂 но теперь в меньшем размере. Похоже что придется опять обзавестись жидкой изолентой.

В корпусе имеется отверстие для винтика, фиксирующего угол установки камеры в раме, все как в других камерах, правда пока не понятно какой тип используется.

Обновление от 20 апреля 2017

Цена $29,99.

И вот, сегодня я наконец-то получил Swift Micro. У нее даже упаковка микро размера! 🙂

runcam-micro-swift-fpv-camera-box

В комплекте с камерой:

  • 3 винтика M2 для крепления сбоку
  • 3 запасных винтика M1.7 для корпуса/объектива (2 уже вкручены)
  • Трехконтактный кабель, шаг в разъемах 1.25 мм (с обоих сторон)
  • Трехконтактный кабель, шаг контактов 1.25 мм (с одной стороны) и 1.0 мм (с другой)

Я немного разочарован системой крепления. Полагаю, нам сейчас придется понадеяться на 3д печать, а в будущем — на производителей рам.

runcam-micro-swift-fpv-camera-content

Задняя часть платы защищена кусочком пластика (похож на PVC), он удерживается на месте клеем и 2 винтиками.

runcam-micro-swift-fpv-camera-back-pvc-plastic-sheet-protection

Сравниваем с обычной версией Swift и со Swift Mini

runcam-micro-swift-fpv-camera-lens-length-comparison

До того как я получил микро версию камеры, ходили слухи, что в Micro используют ту же плату, что и в mini.

Так что, первое, что я сделал — это разобрал камеру. Проверил вес и размер платы. Micro Swift разбирается очень просто, всего два винтика удерживают корпус и объектив.

runcam-micro-swift-fpv-camera-remove-lens

Слева направо: Runcam Swift 2, Swift Mini, and Micro Swift.

runcam-micro-swift-fpv-camera-pcb-sensor-compare-swift-2-mini runcam-micro-swift-fpv-camera-pcb-back-connector-compare-swift-2-mini

Как видите, платы Mini и Micro очень похожи. А вот и разница в весе всей серии Runcam Swift:

  Вес, грамм Размеры, мм Вес платы и матрицы, грамм
Regular Swift (1) 12 26 x 26 x 30 3,9
Swift 2 13,8 26 x 26 x 28,5 4,1
Swift Mini 11,7 22,3 x 22 x 27 3,2
Micro Swift 5,6 19 x 19 x 19 3,2

Сейчас я уверен, в Micro используется та же плата что и в Mini, отличие в размере объектива и уменьшенном корпусе.

При более пристальном взгляде на матрицу, я увидел, что она неплохо защищена клеем. Еще одна хорошая новость в том, что на плате нет болтающихся деталей (на некоторых камерах использовался кварц на тоненьких ножках, прим. перев).

runcam-micro-swift-fpv-camera-sony-super-had-ccd-sensor

Слева Mini, справа — Micro. Видно, что ИК фильтр на Mini установлен прямо на матрицу, в то время как в Micro версии — ИК фильтр в объективе, поэтому на матрице «стеклышка» нет. Обе камеры блокируют ИК диапазон.

Следовательно платы Micro и Mini не взаимозаменяемы.

runcam-micro-swift-fpv-camera-sensor-compare-mini

На этом пока все. Следующая часть обзора будет посвящена качеству картинки и тестированию живучести. Объектив теперь меньше, не знаю как это отразится на качестве. Не пропустите продолжение!



Оригинал: Runcam Micro Swift Review – The Smallest and Lightest CCD FPV Camera
