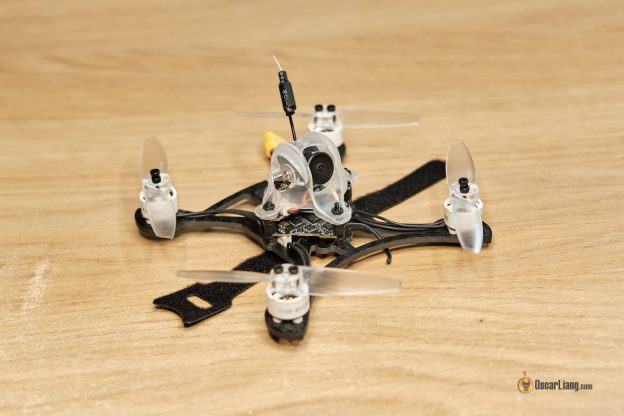

Обзор: ультралегкий коптер Eachine Twig 3″

Коптер 3″ Eachine Twig — это немного увеличенная зубочистка, у него небольшой вес, очень простая настройка и невероятные летные характеристики.

Оригинал: Review: Eachine Twig 3″ Ultra-light Micro Quad

Дисклеймер: дизайн рамы Eachine Twig — полная копия Speed Racer Twig, включая название. Учтите это при покупке.

Где купить Eachine Twig?

Купить на Banggood (скидка 15% при использовании купона BGTwig115) | AliExpress

Существует две версии: Standard — с камерой Runcam Nano 2, и HD версия с камерой Caddx Baby Turtle. HD камера Caddx Baby Turtle — это уменьшенная версия Caddx Turtle, которая может записывать видео с разрешением 1080p и одновременно выступать в роли курсовой FPV камеры. Но, по судя по обзорам, я бы не стал брать Baby Turtle. HD картинка вполне нормальная, но FPV — не очень, что усложнит полеты. У меня вариант с Runcam Nano 2.

В комплекте есть инструкция, набор запасных пропеллеров, отвертки, ключи и запасные винтики. Да, ещё очень классный чехол для переноски.

Характеристики

Полетный контроллер Crazybee F4 PRO V3
Моторы EX1105 5200KV
Двухлопастные пропы Gemfan 3025
Курсовая камера Runcam Nano 2
Видеопередатчик мощностью 25-200 мВт, с поддержкой SmartAudio
Питание 2S — 3S LiPo или LiHV
База рамы: 115 мм (расстояние между диагонально расположенными моторами)
Размер: 105 х 100 х 45 (без винтов)
Вес (без аккумулятора): Standard — 60,5 грамм, HD — 72 г

Рама

Дизайн рамы Eachine Twig полностью взят от Speed Racer Twig.

Нижняя пластина толщиной 2,5мм, карбон не самого лучшего качества, но пойдет.

Очень понравилась канопа, очень жесткая и крепкая, по сравнению с другими, сделанными из TPU пластика, хорошо уменьшает вибрации. Некоторые пилоты специально выбирают TPU пластик, т.к. он более гибкий и практически не ломается.

Аккумулятор размещается снизу и крепится ремешком.

Разъем MicroUSB также доступен снизу, но только при снятом аккумуляторе. Не забудьте приклеить поролонку (есть в комплекте) на раму, чтобы разъем не врезался в аккумулятор.

Вес коптера без аккумулятора 60,5 грамм. Что на 10 грамм больше, чем у типичной зубочистки и на 20 грамм больше, чем у Sailfly и RedDevil. Но увеличение размера пропеллеров и мощности коптера улучшило летные характеристики.

Моторы Eachine EX1105 5200KV (скорее всего произведены Happymodel). Пропы — двухлопастные Gemfan 3025, каждый из них крепится двумя винтиками M2. Похоже, что эти пропы очень чувствительны к изменению газа и тяга не очень хорошая. Скорее всего попробую другие, более легкие (с меньшим шагом).

Эта винтомоторная группа на 3S работает лучше, чем на 2S.

FPV оборудование

Основная электроника произведена в Happymodel: полетный контроллер «все в одном» Crazybee F4 Pro V3 (со встроенными регулями 4 х 10А), а видеопередатчик тот же самый что используется в Trashcan и Mobula7. Камера Runcam Nano2, на мой взгляд это лучшая бюджетная камера.

Видеопередатчик работает отлично, что подтверждается в куче разных обзоров. Он поддерживает до 40 каналов и позволяет выбрать выходную мощность 25 или 200 мВт.

Разъем для антенны U.FL, т.е. антенну можно заменить.

Приятно что можно поменять угол установки камеры.

Полетный контроллер

Я уже использовал Crazybee F4 Pro V3 на другом коптере, и он мне понравился. По сравнению с Crazybee V2, у третьей версии более мощный пятивольтовый BEC и регуляторы, так что даже на 3S дополнительный конденсатор не нужен.

Однако приемник, подключенный по шине SPI оставляет желать лучше, радиус приема около 120 метров. К сожалению, нет поддержки режима D16, есть только D8, т.е. вы не сможете использовать новую аппаратуру с Frsky ACCESS с этим коптером.

Хорошая новость: кабель для подключения внешнего приемника типа XM+ уже припаян к полётнику. Если он вам не нужен, то просто отпаяйте его или обрежьте, это сэкономит 1 грамм веса.

Все компоненты соединены разъемами, так что ремонт и замена не потребуют пайки.

Настраиваем коптер

В полётник Eachine Twig уже прошита Betaflight 4.0.4 (CRAZYBEEF4FR target).

В ПК есть только 2 последовательных порта. UART2 используется для SmartAudio, а UART1 свободен. Если хотите использовать внешний приемник, тогда включите Serial RX для UART1.

Привязка приёмника

Учтите, что в приёмнике прошивка «non-EU», хотя это не должно быть проблемой для привязки в режиме D8.

В консоли наберите “bind_rx_spi”, это переведет приёмник в режим привязки. Привязываем в режиме D8.

Настройки Betaflight

В принципе уже всё настроено, нужно только:

выключить «Motor Stop»
включить RX_Set в разделе DShot Beacon
включить Airmode
настроить под себя Betaflight OSD
выбрать тумблеры для арминга и полётных режимов

Заключение

Достоинства:

Довольно легкий для 3″, всего 60 грамм без аккумулятора
Отлично летает «из коробки» без тюнинга
Камера и видеопередатчик работают хорошо
Можно поменять угол установки камеры
Поддерживается и 2S, и 3S
Очень жёсткая и крепкая канопа — не вызывает «желе», как некоторые другие, сделанный из TPU пластика
Отличная инструкция, подробное объяснение настроек и как что подключено

Не очень хорошо:

В Eachine не должны копировать чужие разработки и названия
USB порт торчит наружу
Было бы неплохо иметь возможность выбрать какой-нибудь яркий цвет для канопы и поставить пищалку, чтобы легче было находить коптер
Радиус приёма не очень большой, хотя можно поставить внешний приёмник
