Топ 5 лучших видеопередатчиков для мини коптеров

Видеопередатчики (VTX) — это устройства передающие видеосигнал с вашего коптера на очки или наземную станцию. В этой статье мы рассмотрим самые востребованные модели для гоночных дронов / миникоптеров.

Список состоит из видеопередатчиков на 5,8 ГГц, выбранных исходя из моего опыта и с учетом их характеристик и функционала. В любом случае, прежде чем сделать окончательный выбор, рекомендую изучить вопрос немного подробнее. Вот, к примеру статья про критерии выбора видеопередатчика для мини коптеров.

Я собрал характеристики видеопередатчиков 5,8 ГГц в одну таблицу, так что вы можете сравнить их более детально.

Другие комплектующие из списка «Топ 5 лучших».

Общие характеристики представленных видеопередатчиков:

  • Есть возможность удаленного управления (VTX Control) через Betaflight OSD
  • Настраиваемая выходная мощность (в том числе 25 мВт)
  • Большой диапазон входного напряжения (можно питать напрямую от аккумулятора 4S или даже 6S)
  • Использование разъемов MMCX, а не хрупких U.FL, и громоздких SMA
  • Небольшой размер и вес
  • Поддержка 40 и более каналов
  • Pitmode (очень низкая выходная мощность при включении питания, даже если выбран не тот канал, то не помешаете летящим пилотам)
  • Контакты для пайки, а не разъемы

Eachine TX805 — лучший бюджетный видеопередатчик

У Eachine TX805 есть весь необходимый функционал:

  • SmartAudio — для выбора каналов и мощности через Betaflight OSD
  • Встроенный микрофон, для тех, кто любит слушать моторы
  • Можно припаять провода и не использовать разъемы
  • Удобный в использовании
  • Разъем для антенны — MMCX
  • Крепежные отверстия формата 30,5 х 30,5 — поэтому его можно поставить поверх ПК в стеке

У него заявлена выходная мощность до 800 мВт, но у меня во время тестов в режиме макс. мощности получилось только около 50%. Это, вероятно, один из главных недостатков, но в режимах 200 мВт и 25 мВт — все работает, как и заявлено. Если вы не собираетесь ставить рекорды дальности, то 200 мВт вам должно хватить. В конце концов он стоит всего $14.

Купить на Banggood | AliExpress

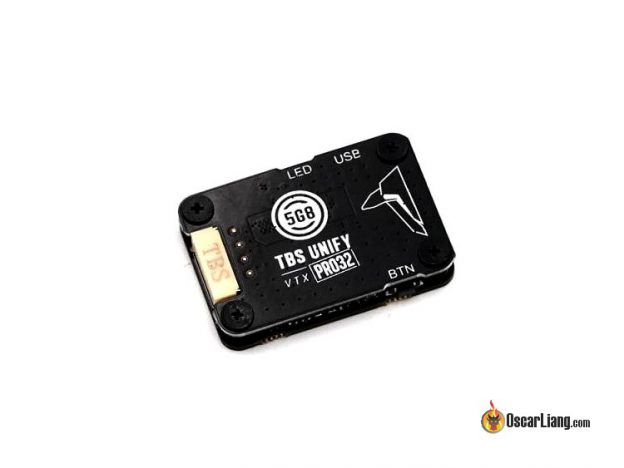

TBS Unify Pro32 HV — топовая модель

TBS Unify Pro32 HV — компактный, но очень мощный видеопередатчик, он считается одним из лучших по нескольким причинам: выходная мощность соответствует заявленной, чистый выходной сигнал, очень высокое качество сборки и надежность.

Выходная мощность 1000 мВт (и даже больше) в таком мелком корпусе — это очень универсальное и удобное решение! Его можно использовать для дальних полетов, для гонок и фристайла. Отлично подойдет практически всем и каждому.

Еще одна киллер-фича — поддержка системы TBS Crossfire (если, конечно, вы ей пользуетесь). Передатчик подключается к приемнику Crossfire и после этого можно менять настройки через Crossfire. Хорошее решение для тех, у кого нет полетного контроллера, BetaflightOSD и т.д., например, для летающих крыльев и т.п. самолетов.

В любом случае, настройки можно поменять при помощи кнопки, правда ей очень сложно пользоваться; а подсчитывание количества миганий светодиода для определения настроек — это просто кошмар.

Другие фичи:

  • Разъем MicroUSD для обновления прошивки и изменения настроек (в приложении TBS Agent)
  • SmartAudio
  • Выбор выходной мощности: 25, 100, 400, 1000 мВт
  • Самый маленький и легкий видеопередатчик с выходной мощностью 1 Вт (всего 8,7 грамм)
  • PitMode — снижение выходной мощности до очень небольшого уровня при подаче питания — позволяет включать передатчик не боясь создать помехи другим пилотам
  • Разъем для антенны — MMCX

Купить на: GetFPV | RDQ | AliExpress

Есть Race-версия за $29, но у нее выходная мощность только 25-200 мВт

Купить на GetFPV | RDQ

AKK FX2 & X2 Ultimate — для бюджетных дальнолетов

Возможно, это вторые по мощности видеопередатчики из тех, что я тестировал. Они должны выдавать до 1200 мВт, и, хотя в моих тестах выходная мощность составляла 100-300 мВт, все равно это хороший результат для бюджетного дальнолета.

Характеристики:

  • Напряжение питания: 7 — 26 В
  • BEC 5 В, 0,5А для FPV камеры
  • SmartAudio
  • Выходная мощность: PitMode, 25 мВт, 200 мВт, 600 мВт, 1200 мВт
  • Разъем для антенны — MMCX
  • Встроенный микрофон

Купить на Banggood | AliExpress

TBS Unify Pro32 Nano — лучший из мелких

Ищите видеопередатчик для вупа? Судя по характеристикам, самый лучший — TBS Unify Pro32 Nano. Это самый маленький видеопередатчик, его размер 15 х 13 х 2 мм, вес всего 1 грамм! Да, выходная мощность до 400 мВт!

Характеристики:

  • Напряжение питания: 3 — 13 В (напрямую от аккумулятора 2 — 3S)
  • Выходная мощность: Pitmode, 25 мВт, 100 мВт, 400 мВт
  • SmartAudio
  • Антенный разъем U.FL

Купить на GetFPV | RDQ | NewBeeDrone | AliExpress

Eachine Nano VTX — самый мелкий бюджетный видеопередатчик

Если Unify Pro32 Nano слишком дорогой, тогда обратите внимание на Eachine Nano VTX. Он почти такой же мелкий и легкий, как Pro32 Nano, только значительно дешевле. Очень похожие характеристики, однако питать его можно только от стабилизатора на 5 вольт, т.е. его нельзя подключать напрямую к LiPo аккумулятору.

Характеристики:

  • Напряжение питания: 5 вольт
  • Выходная мощность: 25 мВт, 100 мВт, 200 мВт, 400 мВт
  • IRCTramp
  • Антенный разъем U.FL

Во время тестирования оба купленных экземпляра отлично работали. Однако, видел несколько отзывов, что с этими видеопередатчиками бывают проблемы. Думаю, все дело в контроле качества, уровень которого ниже, чем у более дорогих моделей.

Купить Eachine Nano VTX на Banggood | AliExpress

Eachine TX526 — самый дешевый

Основные характеристики:

  • один из самых дешевых в нашем списке
  • выходная мощность: 25 мВт, 200 мВт, 600 мВт
  • 40 каналов
  • встроенный микрофон

Стоит всего $11, одна из самых дешевых моделей из тех, что есть смысл покупать. По характеристикам и возможностям это не самый лучший видеопередатчик, но он дешевый и универсальный. Я купил несколько штук, использую для тестирования камер, ещё один поставил на летающее крыло.

Однако, учтите, что у него используется разъем RP-SMA, убедитесь, что антенна совместима, ну или приобретите адаптер.

Купить на Banggood | Amazon | AliExpress

Более старые топовые видеопередатчики

Это список видеопередатчиков, которые мы рекомендовали ранее, но они всё ещё актуальны.

ImmersionRC Tramp HV VTX

Основные характеристики:

  • Очень маленький и легкий (4 грамма, без SMA разъема)
  • Широкий диапазон питающего напряжения, напрямую от LiPo 2S — 6S (22,2В)
  • 48 каналов
  • Регулируемая мощность от 1 мВт до 600 мВт
  • Интеграция прошивками ПК (как SmartAudio)
  • PitMode
  • TNR wand — позволяет удаленно конфигурировать передатчик (покупается отдельно)
  • Устойчив к всплескам напряжения питания
  • SMA разъем подключается через U.FL

Еще один высококачественный VTX, который похож по характеристикам на Unify Pro. Отличный вариант, и он на $10 дешевле, чем TBS Unify Pro HV.

Вы можете выбрать канал и мощность при помощи Тараниса и скрипта на LUA. Однако на Unify Pro вы теряете возможность передавать аудио сигнал, а Tramp — может передавать аудио и управляться одновременно, т.к. для управления используется отдельный порт.

TNR wand — отличный аксессуар, позволяет менять настройки видеопередатчика, не касаясь его (полезно, если вы не можете менять настройки через Таранис).

Купить на Banggood | GetFPV | Amazon

Holybro Atlatl HV V2

Основные характеристики:

  • Ставится в стек с ПК/PDB
  • SmartAudio управление
  • 4 варианта выходной мощности: 25 мВт, 200 мВт, 500 мВт, 800 мВт
  • Поддержка PitMode
  • Напряжение питания: 7 — 28 вольт
  • 48 каналов
  • Встроенный микрофон
  • Антенный разъем типа MMCX

Это довольно универсальный вариант, т.к. в нем есть практически все что нужно от видеопередатчика. Он разработан с учетом установки в стек с полетным контроллером, просто убедитесь, что в раме есть для этого место. Максимальная мощность увеличена до 800 мВт (относительно первой версии), что даст увеличение радиуса приема.

Более подробно читайте в обзоре.

Купить: Banggood | Amazon | GetFPV | AliExpress

Matek HV VTX

Основные характеристики

  • Форм фактор: 36 х 18 мм, ровно половина ПК, можно закрепить поверх ПК в стек
  • Поддержка Tramp Telemetry
  • Напряжение питания: 2S — 6S (7 — 27 В)
  • Выходная мощность: 25 мВт, 200 мВт, 500 мВт
  • Разъем IPEX или MMCX
  • 5 В 1A BEC (для камеры)
  • Ряд светодиодов для отображения выходной мощности / частоты
  • Можно припаять провода

Отличный функционал всего за $30!

Купить.

OBVTX – Oscar’s Backpack VTX (видеопередатчик — рюкзак от Оскара)

Основные характеристики:

    • мелкий и легкий: 2,8 грамма
    • можно установить позади курсовой микрокамеры!
    • выходная мощность: 25 или 200 мВт
    • антенный разъем: MMCX
    • управление по протоколу SmartAudio

OBVTX — это крохотный видеопередатчик, со всем необходимым функционалом, которого мне не хватало в существующих видеопередатчиках. Он насколько компактный, что вы можете его установить прямо позади микрокамеры. Есть поддержка протокола SmartAudio и кнопка для смены настроек. Максимальная выходная мощность 200 мВт, но можно уменьшить до 25 мВт и выбрать Pitmode.

Благодаря разъему MMCX не нужно беспокоиться о надежности, раньше часто использовали U.FL, которые были очень хрупкими. Если вам нужно простое и надежное устройство, покупайте OBVTX 🙂

Обзор (англ) | Купить

Runcam TX200U

Этот видеопередатчик можно поставить позади курсовой камеры, например, MicroSwift 2. Такое решение сильно упрощает сборку в тесных рамах.

Изначально у TX200U активирован Lock Mode, в котором ограничена выходная мощность и список доступных частот, чтобы соответствовать законам разных стран. Однако этот режим можно отключить.

Недостаток — его можно питать только от стабилизированного источника на 5 вольт (3,5 — 5,5 В), вероятно это главная причина его компактности (т.к. нет встроенного стабилизатора и фильтра).

Купить | Обзор

Eachine VTX03 Super Mini VTX

Eachine VTX03 — очень маленький, легкий и доступный видеопередатчик, при этом у него отличные характеристики (судя по обзорам в интернете). Для антенны используется разъем U.FL (как у Unify Pro). Если вы используете антенны с разъемом SMA, то можно подключить переходник. Поддержка 72 каналов — это, наверное, перебор для большинства из нас 🙂 но пусть будет.

Однако, питать его можно только от стабилизированного источника на 5 Вольт (допустимое напряжение 3,5 — 5,5 вольт).

Купить.

История изменений

  • Март 2017 — первая версия списка
  • Август 2017 — обновление списка
  • Сентябрь 2018 — список обновлен
  • Сентябрь 2019 — список обновлен
