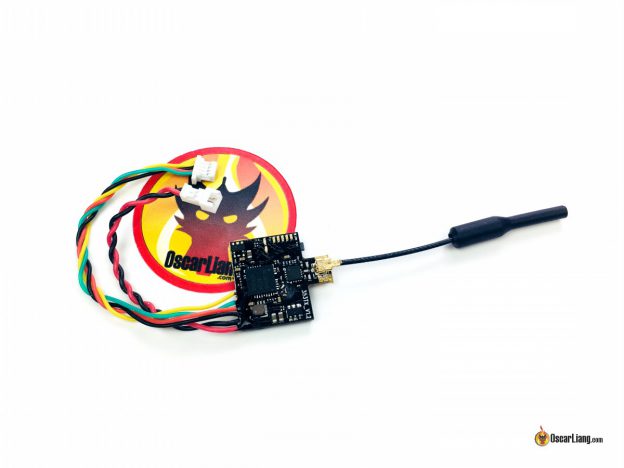

Видеопередатчик AKK Nano2 — компактный и дешевый вариант для микрокоптеров и ультралегких сборок. Несмотря на малый размер, у него есть все необходимые функции, как у больших видеопередатчиков. Давайте на него взглянем поближе!
Оригинал: Review: AKK Nano2 VTX
Купить AKK Nano2 можно тут: AKKTEK | Amazon
Описание и характеристики AKK Nano2
- Напряжение питания: 3,2 — 5,5 В
- Выходная мощность (потребляемый ток)
- 25 мВт (300 мА)
- 50 мВт (450 мА)
- 100 мВт (600 мА)
- 200 мВт (650 мА)
- Выход 5В для питания камеры, макс 300 мА
- Вес: 2,4 грамма (без антенны), 3,1 грамма (с антенной)
- Поддержка Smart Audio (управление видеопередатчиком с ПК и аппаратуры)
- Поддержка Pitmode (выходная мощность становится 0,01 мВт, для того, чтобы можно было поменять настройки, не создавая помех другим участникам)
- Кнопка и светодиодный индикатор для смены настроек
Другие видеопередатчики от AKK
Есть 3 передатчика серии AKK Nano, у них разные характеристики и возможности
| Nano1 | Nano2 | Nano3 | |
| Цена | $13 | $15 | $15 |
| Размеры | 19 x 15 мм | 19 x 15 мм | 19 x 19 мм |
| Вес, грамм | 2,2 | 2,4 | 2,3 |
| Отверстия для крепления камеры | Нет | Нет | Есть |
| Smart Audio | Нет | Есть | Есть |
| Выходная мощность, мВт | 25/200 | 25/50/100/200 | 25/200 |
| Pitmode | Есть | Есть | Есть |
| Число каналов | 48 | 40 | 40 |
По сути, Nano2 — это Nano1 с добавлением функции Smart Audio и дополнительными вариантами выходной мощности. 8 каналов убраны, т.к. они используются довольно редко, а без них управление проще.
У Nano3 есть 2 отверстия для крепления курсовой камеры. Это главное отличие от Nano2, помимо этого они убрали выходную мощность 50 и 100 мВт.
Входное и выходное напряжение
Питать Nano2 можно от 5 вольт, это напряжение доступно на большинстве современных ПК. Помимо этого, он сохраняет работоспособность при падении напряжения до 3,2 вольта, так что его можно питать от LiPo 1S.
Чтобы картинка была чище, рекомендуется питать курсовую камеру от видеопередатчика, это можно сделать и в Nano2, все благодаря стабилизатору 5В / 300 мА.
Не очень удобный светодиодный индикатор
Работа с настройками не очень проста. На видеопередатчике всего 1 светодиод, он показывает и мощность, и частоту. Так каким образом он отражет 8 каналов, 4 варианта выходной мощности? Никак.
Когда светодиод светится постоянно, это означает канал 1 или 25 мВт. Если нет, тогда канал 2-8 или выходная мощность 50, 100 или 200 мВт. Неудобно? Так и есть!
Вы не сможете определить выходную мощность и канал, пока на пройдете весь цикл до канала 1 и не начнете считать сколько раз нажали кнопку.
Требуется практика и время, но это не критично, т.к. настройки можно менять через Smart Audio. Большинство людей и будут использовать этот способ, а не кнопку и светодиод.
Еще одна вещь, которую я заметил — это температура видеопередатчика при тестировании. Не знаю, как он будет охлаждаться в полете, особенно при выходной мощности 200 мВт.
Тестирование выходной мощности
Протестировал AKK Nano2 при помощи ImmersionRC power meter V2 для 25 мВт и 200 мВт, использовал сетку частот Raceband.
| R1 5658 | R2 5695 | R3 5732 | R4 5769 | R5 5806 | R6 5843 | R7 5880 | R8 5917 | |
| 25 мВт | 28.5 | 29.7 | 30.3 | 28.6 | 30.2 | 31.5 | 29.6 | 25.2 |
| 200мВт | 185 | 182 | 210 | 182 | 205 | 180 | 182 | 165 |
Инструкция
Заключение
Nano2 — легкий и компактный, вероятно влезет без проблем в любой миникоптер или даже микрокоптер. Возможно не самый простой в настройке видеопередатчик (т.к. есть всего один светодиод), но SmartAudio нивелирует этот недостаток. И это один из самых дешевых видеопередатчиков!
