На этой неделе я получил новый девайс от Runcam, это их первый видеопередатчик Runcam TX200. Он суперлегкий и разработан специально для камеры Micro Swift 2.
Оригинал: Review: Runcam TX200 Video Transmitter
TX200 стоит $15, страница товара тут: https://shop.runcam.com/runcam-tx200/ (там же есть и инструкция на англ).
Подробнее про выбор видеопередатчика для коптера.
Особенности
Runcam TX200 — очень простой видеопередатчик, на нём всего одна кнопка для изменения частоты, сетки и выходной мощности; а также несколько светодиодов.

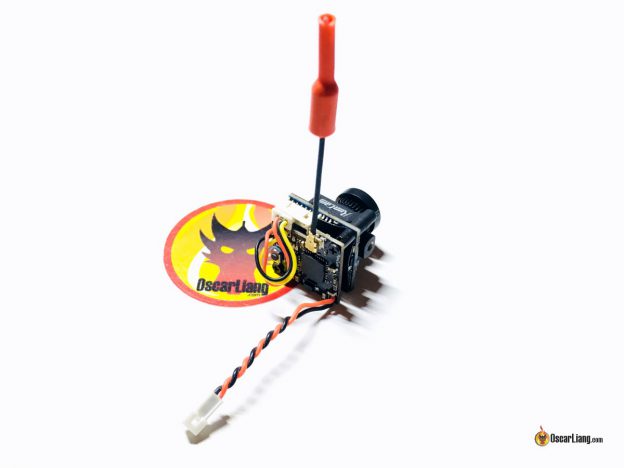

Передатчик собран на плате размером 19 на 19 мм, его можно закрепить прямо позади камеры Micro Swift или Micro Swift 2, в комплекте есть необходимые стойки и винтики.
Конечно, его можно использовать и отдельно. Он даже немного меньше и легче, чем Eachine VTX03, который находится в нашем списке топовых устройств.
Стойки нужны чтобы был воздушный зазор между камерой и передатчиком.
Камера и передатчик вместе весят всего 9 грамм!
Кабель от видеопередатчика можно просто подключить к камере. В передатчик встроен BEC 5 вольт, 250 мА, этого должно быть достаточно для питания большинства камер (я проверил работу с питанием от 1S LiPo аккумулятора, при напряжении на входе меньше 5 вольт, на выходе все равно было 5 вольт, это очень круто!).
Как я уже говорил, TX200 сконструирован специально для работы с камерой Swift 2, они отлично подходят друг к другу! Однако, мне придется заменить кабель и подключить видеопередатчик и камеру к полетному контроллеру, т.к. я хочу использовать Betaflight OSD.
Еще я выяснил, что передатчик хорошо подходит для крепления сзади Swift Mini, но потребуется несколько доп. винтиков и стоек (из-за разных корпусов)
Характеристики
- Размеры: 19 x 19 мм
- Вес: 2,5 грамма
- Выходная мощность: 25 мВт, 200 мВт
- Каналы: 48 шт, сетки: A, B, E, F, R, L (5.8 ГГц)
- Напряжение питания: 3.5 -5.5 В
- 5V BEC @ 250mA
Lock Mode!
Видеопередатчик по умолчанию идет со включенной функцией «Lock Mode» (режим блокировки), т.е. мощность ограничена 25 мВт, а каналы можно менять в диапазоне 5725 — 5875 МГц. Однако, передатчик можно разблокировать для использования выходной мощности 200 мВт и всех доступных частот.
Это очень полезная функция, позволяющая использовать видеопередатчик полностью легально прямо из коробки.
Я думаю есть смысл убрать сетку L, т.к. каналы в этом случае находятся за пределами разрешенного диапазона (5650 — 5925 МГц) в большинстве стран мира.
Подходит для микрокоптеров с 1S?
Этот видеопередатчик можно питать от 1S LiPo аккумулятора, но думаю я не будет использовать его на коптере с 1S аккумом. По той же причине, что я не использую Runcam Nano, минимального напряжения недостаточно для питания. Это общая проблема всех коптеров на 1S Lipo, во время полета напряжение падает ниже 3,2 В или даже ниже 3 вольт.
В плане размера и веса TX200 очень даже не плох.
Лично я бы предпочел использовать его на 2S коптерах, или на более крупных моделях, где вес критичен.
Улучшения, которые хотелось бы видеть
- Пожалуйста, уберите разъем U.FL и припаяйте антенну. Это очень хрупкий разъем и его можно соединять/отсоединять всего несколько раз
- Я бы предпочел, чтобы сигнальный провод был с 3 контактным разъемом «мама», или заменить разъем «папа» на «маму». Очень много пилотов используют OSD и для этого требуется подключать видеопередатчик к OSD, а не напрямую к камере
- Хотелось бы, чтобы провода были длиннее! Комплектных проводов немного не хватает для 5″ коптеров
- Убрать диапазон L
Тестирование
Поставил этот передатчик на Diatone GT M200, результат лучше, чем я ожидал. См видео.
