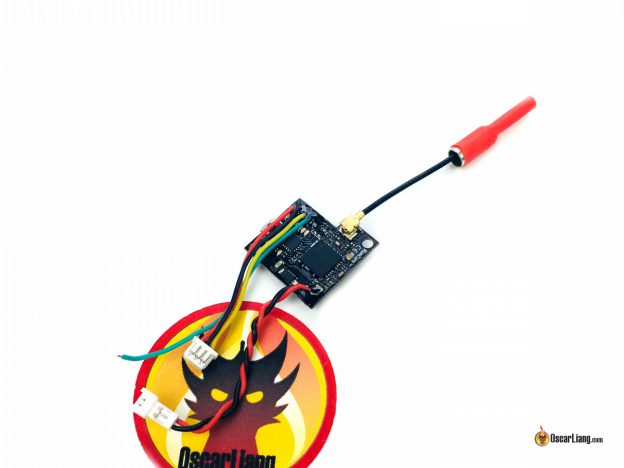

Мне безумно нравится видеопередатчик Runcam TX200, а теперь он стал еще лучше! Runcam TX200U — это новая версия с возможностью управления через ПК. В этом обзоре мы подробно всё рассмотрим.
Оригинал: Review: Runcam TX200U VTX – With Tramp Telemetry!
Купить TX200U можно на Banggood и Runcam. Вот мой обзор TX200.
Дополнительная информация: как выбрать видеопередатчик для коптера?
Причина, по которой мне так нравится TX200 в том, что я могу разместить его прямо позади курсовой микрокамеры. Это очень компактное решение, особенно оно полезно для тесных рам. Кроме того, он суперлегкий.
TX200U позади курсовой камеры Micro Swift 3
TX200 в сверхлегком коптере
Хорошее качество изображения для гонок на небольшие расстояния, надежное решение для полетов с 2-3 другими пилотами.
Характеристики TX200U
- Частоты: 5,8 ГГц, 48 каналов
- Выходная мощность: 25 мВт / 200 мВт
- Напряжение питания: 3,5 — 5,5 В или 1S LiPo
- Выходное напряжение (BEC): 5 В / 250 мА
- Потребляемый ток: 5В / 150 мА
- Вес: 2,5 грамма (с антенной)
- Размер платы: 19 на 19 мм
- Цена: $18
Подробнее про TX200U
Видеопередатчик Runcam TX200U поставляется с: запасным 3х пиновым кабелем, тремя винтиками и стойками для крепления позади микрокамер (по одной запасной детали).
На нем установлена всенаправленная антенна (англ.) 2 dB с разъемом U.FL. Антенну можно заменить, например, на Trident.
Кабель уже с разъемами, но их можно обрезать, чтобы припаять провода к ПК.
На передатчике есть кнопка для выбора канала/сетки и мощности, а также несколько светодиодов чтобы отобразить текущие настройки.
Расстояние между отверстиями для крепления сделаны так, чтобы плату можно было установить позади курсовых камер Runcam. Я попробовал использовать TX200U с некоторыми камерами Foxeer, и выяснил, что отверстия не совсем совпадают. Приходится немного наклонять стойки.
Разблокировка
Как и в случае с предыдущей версией, у Runcam TX200U по умолчанию включена блокировка. Выходная мощность ограничена 25 мВт, а доступные каналы находятся в диапазоне от 5725 до 5875 МГц.
Оранжевым цветом на картинке показаны каналы НЕДОСТУПНЫЕ в режиме блокировки.
Однако, вы можете «разблокировать» видеопередатчик, и тогда получите выходную мощность 200 мВт и все каналы во всех 6 сетках.
Дополнительная информация: каналы и сетки в диапазоне 5,8 ГГц (англ.)
Как узнать в каком режиме работает передатчик?
- В режиме блокировки (lock mode) — красный светодиод мигает
- В разблокированном режиме — красный светодиод горит постоянно
Как разблокировать TX200U?
Для переключения режима просто нажмите и держите кнопку в течении 10 секунд.
Управление TX200U (VTX Control)
Вы можете подключить TX200U к полетному контроллеру, и менять его настройки через Betaflight OSD или LUA скрипты, например: канал и выходную мощность.
Дополнительная информация: Управление видеопередатчиком через полетный контроллер.
В TX200U используется Tramp Telemetry (а не Smart Audio), так что выбирайте правильный протокол на закладке Ports в Betaflight (англ).
При использовании VTX Control кнопка на видеопередатчике будет отключена.
Замечу, что TX200U имеет всего 2 варианта выходной мощности — 25 и 200 мВт, поэтому некоторые варианты в меню будут давать не совсем то, что написано.
| Betaflight OSD | TX200U |
| 25mW | 25mW |
| 100mW | 25mW |
| 200mW | 200mW |
| 400mW | 200mW |
| 600mW | 200mW |
