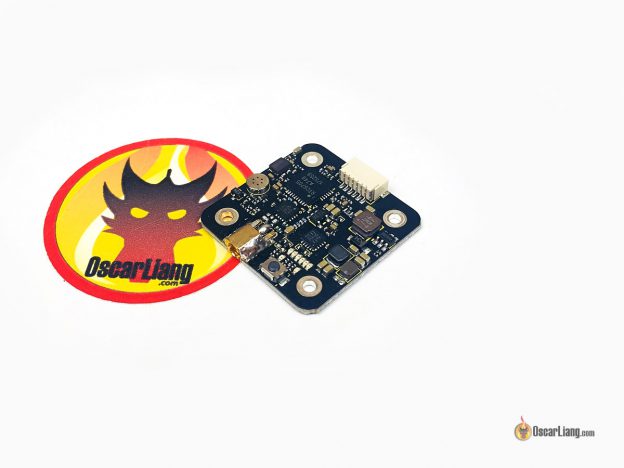

Speedybee TX500 — видеопередатчик, который можно поставить в стек плат формата 20 на 20 мм. У него встроенный микрофон и удаленное управление (VTX Control), есть и другие полезные функции, которые мы и опишем.
Оригинал: Review: Speedybee TX500 VTX
Дополнительная информация: видеопередатчики на 5,8 ГГц
Где купить?
- Speedybee (скидка 25 %)
- AliExpress
- Banggood
- Amazon
Что в коробке?
- Видеопередатчик TX500
- Антенна с разъемом MMCX
- Пигтейл MMCX на SMA
- Кабель JST 1mm 6 контактов
- Набор нейлоновых стоек и гаек
Отличный набор аксессуаров!
Характеристики и возможности
- Диапазон: 5,8 ГГц, 6 сеток, 48 каналов
- Выходная мощность: 25 мВт, 200 мВт, 500 мВт
- Потребляемый ток: 5 вольт 150-550 мА
- Выходное напряжение для камеры: 5 вольт, 250 мА
- Напряжение питания: 3,5 — 5,5 В (1S LiPo)
- Встроенный микрофон
- Антенный разъем MMCX
- Вес: 4 грамма (без антенны)
- Размеры: 28 х 28 мм, монтажные отверстия: квадрат 20 на 20 мм М2
Исходя из заявленных характеристик — это должен быть идеальный видеопередатчик для микрокоптеров, и прочих сверхлегких дронов с полетным контроллером для стека 20 на 20 мм. В нём есть все необходимые свистелки и перделки.
Передатчиком TX500 можно управлять, используя протокол Tramp VTX (на вкладке Ports, в столбце Peripherals выберите IRC Tramp, а не SmartAudio), есть поддержка PitMode. Благодаря этому, настройку видеопередатчика (канал, мощность) можно делать через Betaflight OSD, а при падении можно выключить видеопередатчик тумблером с аппы.
Для подключения можно использовать JST разъем или пятаки для пайки проводов напрямую к плате.
На микрокоптер или на гоночный дрон вы скорее всего поставите микрокамеру без микрофона. Так что тут и пригодится встроенный в TX500 микрофон, т.е. установка внешнего не потребуется.
Видеопередатчик заблокирован!
Учтите, что изначально передатчик поставляется заблокированным. Выходная мощность ограничена 25 мВт, а многие каналы и сетки недоступны (из-за правовых ограничений в разных странах).
Однако, вы легко можете его разблокировать — просто нажмите и держите кнопку 10 секунд.
Подключение и использование
Светодиодные индикаторы показывают рабочий режим, очень удобно.
Единственный недостаток — рабочий диапазон напряжения питания всего 3,5 — 5,5 вольт. Хорошо, что его можно запитать от 1S LiPo аккумулятора, но в наши дни чаще всего используются аккумуляторы с большим числом банок. Верхний предел 5 вольт, так что придется подключать его через стаб (потребляет до 0,55 А при 5 В).
Тестирование выходной мощности
| R1 | R2 | R3 | R4 | R5 | R6 | R7 | R8 | |
| Pitmode | < 0.1 | |||||||
| 25 мВт | 21.5 | 21.2 | 21.5 | 22.9 | 21.1 | 22.1 | 21.7 | 19.6 |
| 200 мВт | 295 | 309 | 313 | 325 | ||||
| 500 мВт | 505 | 550 | 522 | 490 |
Отличная выходная мощность! Все каналы при 25 мВт не выходят за заявленный предел. При 200 мВт мы на самом деле получаем несколько больше, не думаю, что это проблема.
