Миша, член нашей группы Multicopter International любезно поделился инструкцией как припаять чип памяти на контроллер Naze32 Acro.
Итак, зачем вообще припаивать этот чип на Naze32?
Чтобы использовать Blackbox (черный ящик) в Cleanflight (англ.), нужен чип памяти, либо специальное устройство — OpenlogSD. На плате контроллера полета Naze32 нет памяти, так что вам придется использовать Opeblog SD. Вместе с карточкой памяти он стоит примерно $20.
Когда на плате нет чипа памяти, вкладка «Dataflash» в Cleanflight Configurator будет пустой.
Когда на плате нет чипа памяти, вкладка «dataflash» будет пустой.
Однако, вы можете самостоятельно припаять чип памяти на плату Naze32! Во-первых, это значительно дешевле (около $1), во-вторых, вы можете припаять чип с бОльшим количеством памяти — 8МБ или даже 16. Это значительно больше чем у других КП. Несколько примеров:
- 2МБ — Naze32 Full, CC3D, DoDo
- 8МБ — SPRacing F3

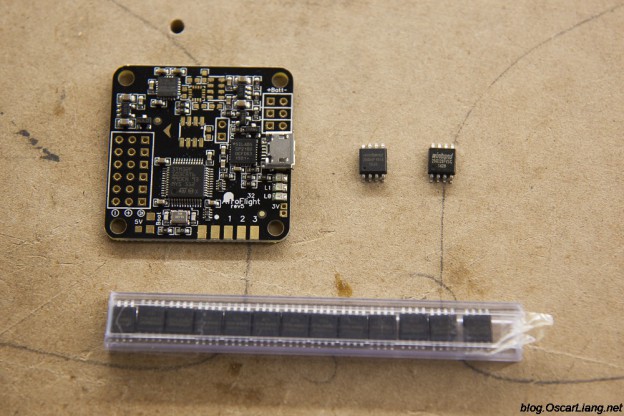

Вот эти чипы Миша рекомендует
- 8MB: http://www.aliexpress.com/item/W25Q64FVSIG-25Q64FVSIG-FLASH-64MBIT-The-BIOS-chip/1411834956.html
- 16MB: http://www.aliexpress.com/store/product/W25Q128FVSSIG-W25Q128FVSG-25Q128FVSG-128M-BIT-Spi-FLASH/733783_1588547931.html
Но я должен вас предупредить. Пайка микросхем такого размера на плату контроллера — это задача не для новичков! Вы можете повредить контроллер, так что делайте это на свой страх и риск!
Припаиваем чип на КП Naze32 Acro
Миша сделал эту модификацию на своей плате и паре своих друзей. Его описание:
- Самый простой способ — немного припоя на контактные площадки, а флюса на ножки микросхемы.
- Чуть-чуть подогните ножки чипа, они чуть-чуть шире чем контакты на плате.
- Приклейте плату к столу и нагрейте 4 ножки микросхемы, прижимая их паяльником.
- Они фактически сами припаяются к плате. Это довольно просто.
Если вы знаете более простой способ — дайте мне знать!
Убедитесь что поставили чип нужной стороной, сравните с картинкой, правильная позиция определяется небольшой точкой в углу чипа.
Проверяем работу памяти
Вся процедура заняла примерно 10 минут, включая фотографирование. Вы должны увидеть память сразу после подключения платы к компьютеру.
Если этого нет, то вначале проверьте пайку, возможно одна из ножек не припаялась и там нет контакта.
Еще Миша пробовал выпаять чип памяти со сгоревшей платы CC3D и припаять его к Naze32, но он не заработал. По каким-то причинам нельзя было стереть информацию с него через плату CC3D. Возможно потому что чип был поврежден. Он они этого так и не выяснили.
