Простенький проект, я сделал блок для разряда аккумуляторов используя галогеновые лампы. Теоретически работает с аккумуляторами 2S, 3S, 4S, 5S и 6S.
Ранее мы обсуждали, как утилизировать литиевые аккумуляторы, использование соленой воды – это простое решение, но требует слишком много времени чтобы полностью разрядить аккумулятор если до этого он был не полностью разряжен.

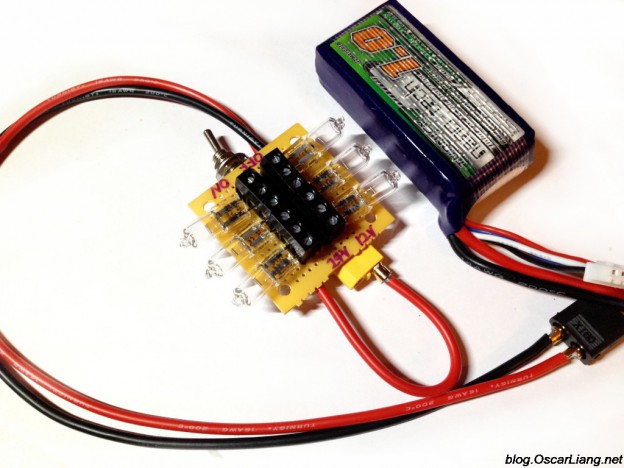

Так что я сделал этот девайс из ламп чтобы ускорить процесс. Теперь я могу подключить его к литиевому аккуму и потребуется чуть меньше часа чтобы разрядить 2200 мАч 3S батарею.
Схема устройства
Потребуется 6 лампочек и выключатель.
Есть возможность выбирать режим 12/24В: 12В для аккумуляторов 2S/3S, режим на 24В может использоваться для 4S, 5S и 6S.
Лампочки мощностью 20 Ватт, каждая из них будет потреблять ток 1.67А. Группа из 3х ламп потребляет 5А (3 лампы соединены параллельно), теоретически это значит, что они разрядят аккумулятор 3S емкостью 2000мАч за 24 минуты.
Однако, потребляемый ток падает по мере снижения напряжения, так что разряд постепенно замедляется. Следовательно, это займет больше чем 24 минуты. Так же нужно учесть, что есть отсечка по минимальному напряжению, около 1 или 2 вольт, т.е. аккумулятор не будет разряжен полностью, но в любом случае останется очень небольшой заряд.
Необходимые детали
Я старался сделать устройство как можно более простым, все детали куплены на ebay. Итоговая стоимость меньше 10 долларов.
- 6 х 12В галогеновых ламп (20Вт)
- 4 трехконтактных винтовых клеммников (можно использовать 6 двух контактных)
- 1 выключатель
- 1 макетная плата
- Небольшой кусок провода, выдерживающий ток разряда (в моем случае максимум 10А, так что провод калибром 22AWG или более толстый подойдет, см таблицу)
И дополнительные части для переключателя 12В/24В
- Разъем XT60-папа
- Bullet разъем диаметром 3.5мм
Собираем устройство
Винтовые клеммники
Я использую винтовые клеммники потому что это позволяет легко менять лампы, как вы знаете, иногда лампочки перегорают и перестают работать 🙂
Еще это позволяет подключать нужное число ламп, делая устройство более универсальным.
Возможно позже вы захотите подключить другой тип нагрузки, например резисторы вместо ламп. Благодаря клеммникам – это возможно.
Переключатель режима 12В/24В
Эти лампы рассчитаны на 12В, так что если вы хотите разряжать аккумуляторы 4S или больше, вам нужно соединить лампы последовательно.
Переключатель режимов позволяет сделать это. Переключатель — простой разъем-банан, подключенный к земле («-» 12В) или к другой группе ламп чтобы увеличить максимально допустимое напряжение (24В)
Выключатель и кабели
Выключатель на самом деле не очень то и нужен. Но я решил сделать устройство более удобным, на случай если что-то случиться с аккумулятором и я не смогу отключить его, в этом случае поможет выключатель.
Конечно вы можете просто выдернуть переключатель режимов 🙂
Замечу, что я использовал достаточно длинные провода, так что аккумулятор может располагаться на некотором расстоянии от устройства.
Дальнейшие апгрейды
Эти лампочки очень горячие! Я думаю не плохая идея – закрепить вентилятор для увеличения рассеивания тепла. Вентилятор, наверное, можно будет запитать от 5В через понижающий регулятор.
Тестирование
Я тестировал всего с 1 лампой. В момент включения бывает скачок тока (2.6А), затем он стабилизируется на 1.6А. Как только они прогреются, ток больше не будет скакать, после повторных включений и выключений. Ни на что не влияет, просто для меня было интересно это узнать.
Лампы с заявленной мощностью 20Вт, с моим аккумум 11.9В они потребляют 19Ватт, что очень похоже на правду.
При использовании режима 24В, мощность падает практически вдвое (как и ожидалось, сопротивление увеличилось, когда нагрузка соединена последовательно). Так что можно переключить на 12В как только 4S аккумулятор разрядится ниже 12В.
