Очень досадно, что у курсовых камер Foxeer и Caddx нет отдельной «земли» для OSD. Кабель идущий в комплекте имеет разъемы типа «папа» с обоих сторон, что делает его практически бесполезным. Чтобы использовать камеру и одновременно менять настройки пришлось самостоятельно сделать кабель-разветвитель.
Оригинал: DIY OSD Breakout Cable for Foxeer and Caddx FPV Camera
Дополнительная информация:
Меня несколько раз спрашивали о решении вышеупомянутой проблемы. На самом деле решение очень простое, чтобы не повторяться, решил написать краткую инструкцию.

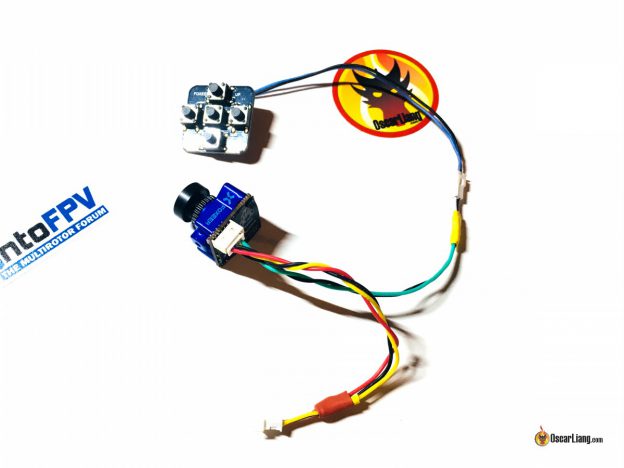

Новый кабель похож на тот, что идет в комплекте с любой камерой Foxeer и Caddx. Я просто заменил разъемы на одной стороне: 3-х пиновый «мама» — для видеосигнала и 2-х контактный «мама» — для подключения OSD джойстика.
Где взять эти разъемы?
Если у вас уже есть несколько курсовых FPV камер, тогда используйте разъемы с кучи запасных кабелей. У многих камер Runcam в комплекте идут кабели как с «мамами», так и с «папами» по 2 и 3 контакта. Используйте их.
Если запасных разъемов нет, смотрите ссылки ниже. Я эти разъемы не пробовал, просто подобрал по характеристикам.
- Amazon – 2-х контактные разъемы (папа и мама)
- Banggood – кабель с 2х контактными разъемами (папа и мама – эти точно подойдут)
- Amazon – 3-х контактные разъемы (папа и мама)
- Banggood – 3-х контактные разъемы (мама)
- Banggood – кабель с 5 пиновым разъемом (папа)
- Banggood – запасной кабель от Foxeer
Ребята из Foxeer и Caddx, если вы это читаете, исправьте свои кабели. Я хочу, чтобы была земля для OSD, или как минимум дайте мне нормальный кабель.
