Таблица каналов / сетка частот для диапазона 5,8 ГГц (аналоговое видео)

В диапазоне 5,8 ГГц для аналогового видео существует 72 разных канала. В этой статье есть таблицы, которые содержат частоты всех каналов, это позволит вам подобрать наилучший вариант.

Содержание

Таблица частот диапазона 5,8 ГГц

В каждой сетке свой набор частот, некоторые частоты встречаются в нескольких сетках, но в целом все сетки уникальны.

Все каналы в сетке имеют одинаковый шаг: 20, 19, 37, 23, 18 или 40 МГц.

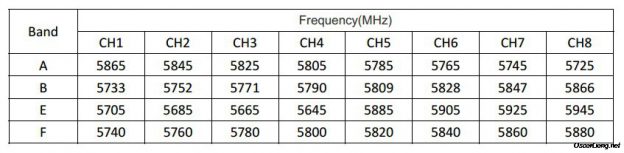

Сетка CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 7 CH 8
A 5865 5845 5825 5805 5785 5765 5745 5725
B 5733 5752 5771 5790 5809 5828 5847 5866
E 5705 5685 5665 5645 5885 5905 5925 5945
F 5740 5760 5780 5800 5820 5840 5860 5880
C (R) 5658 5695 5732 5769 5806 5843 5880 5917
D 5362 5399 5436 5473 5510 5547 5584 5621
U 5325 5348 5366 5384 5402 5420 5438 5456
O 5474 5492 5510 5528 5546 5564 5582 5600
L 5333 5373 5413 5453 5493 5533 5573 5613
H 5653 5693 5733 5773 5813 5853 5893 5933

Передатчик может передавать сигнал на одном из 72 каналов. К сожалению, это не означает, что одновременно сможет летать 72 человека, но было бы круто.

Производители и битва сеток

Давным-давно, видеопередатчики поддерживали только 8 каналов. А у каждого производителя была своя сетка. В наши дни большинство видеопередатчиков поддерживают кучу сеток или даже все разом.

  • Band A: Team BlackSheep (TBS), RangeVideo, SpyHawk, FlyCamOne USA
  • Band B: FlyCamOne Europe
  • Band C (R): Raceband
  • Band E: HobbyKing, Foxtech
  • Band F (Airwave): ImmersionRC, Iftron
  • Band D: Diatone
  • Band L: Low band
  • Band H: High band

Советы и лучшие практики

Чтобы качество картинки было максимальным убедитесь, что передатчик и приёмник работают на одной и той же частоте. Некоторые каналы в разных сетках имеют очень близкие частоты, и простого появления картинки в очках недостаточно.

Важно выбрать хороший видеопередатчик, но учитывайте и типы используемых антенн, и особенности местности, где вы будете летать; всё это влияет на качество видео. Вот руководство по выбору антенн.

Заведите привычку проверять FPV оборудование перед его установкой на коптер, это полезно по многим причинам: вы не только проверяете работоспособность, но избавляете себя от мучений с настройкой собранного коптера (бывает очень сложно добраться до нужных разъемов, кнопок и индикаторов). Мы настоятельно советуем продумать сборку коптера и сделать так, чтобы вы могли менять настройки видеопередатчика в собранном дроне (это не критично, если у вас есть управление типа SmartAudio или Tramp).

Учитывайте и напряжение питания видеопередатчиков, мелкие модели, предназначенные для тинивупов скорее всего работают в диапазоне 3,3 — 4,2 вольта; в том время как более крупные модели имеют широкий диапазон, типа 7,4 — 24 вольта, во многих случаях есть даже выход стабилизированного и фильтрованного питания для камеры (5 вольт).

Такое бывает не часто, но если вы вдруг периодически видите интерференцию, то попробуйте использовать сетку E канал 4 и сетку E канал 8, или друрую комбинацию каналов с большой разницей в частоте. Некоторые помехи связаны с питанием, подробнее про решение проблем смотрите в этой статье (англ).

Иногда может понадобиться сменить канал при полетах в компании с другими пилотами, иначе видеопередатчики могут мешать друг другу. Помните, чтобы не мешать другим, выясните у кого какой канал ДО включения питания своего коптера.  Сложно будет завести друзей, если вдруг хороший пилот разобьет свой коптер из-за того, что ВЫ перебили его видеосигнал! Вот тут объясняется как выбрать подходящий канал (англ).

4 оригинальные сетки: A, B, E, F

Вернется к тому времени, когда была написана первая версия этой статьи, жизнь была очень простой. Существовало всего 4 сетки, а некоторые видеопередатчики и приёмники могли работать только с одной из них, поэтому было жизненно важно выбрать совместимые устройства (с одной и той же сеткой).

Raceband

Частоты каналов raceband:  5658, 5695, 5732, 5769, 5806, 5843, 5880, 5917 МГц.

Частоты Raceband выбирались с расчетом на гонки. Каналы равномерно распределены с интервалом 38 МГц, и в идеальных условиях, может летать 8 пилотов одновременно.

Еще одна особенность Raceband — ориентация на законы. В США разрешено использовать частоты 5,650 — 5,925 ГГц, поэтому Raceband начинается на 5,658 ГГц и заканчивается на 5,917 ГГц. Если вы добавите или вычтите 8 МГц полосы пропускания, то как раз и получите попадание в законные лимиты.

Сетка Diatone

Появилась в 2017 году и используется фирмой Diatone, диапазон 5362 МГц — 5621 МГц.

Diatone 5362 МГц 5399 МГц 5436 МГц 5473 МГц 5510 МГц 5547 МГц 5584 МГц 5621 МГц

Четыре новые сетки

В видеопередатчике VTX03 от Eachine появилось 4 новые сетки. Итого 9 сеток, 72 канала в диапазоне 5,8 ГГц. Эти новые частоты раньше не использовались для FPV.

  • L — Low Band
  • H — High band
U 5325 5348 5366 5384 5402 5420 5438 5456
O 5474 5492 5510 5528 5546 5564 5582 5600
L 5333 5373 5413 5453 5493 5533 5573 5613
H 5653 5693 5733 5773 5813 5853 5893 5933

Не все каналы можно использовать!

Несмотря на то, что сейчас доступно очень много частот и разных уровней выходной мощности, вам придется проверить местные законы перед полетами. Во многих странах в диапазоне 5,8 ГГц легально и без лицензии можно использовать передатчики с мощностью не более 25 мВт.

Замечу, что некоторые видеопередатчики требуют, чтобы вы их разблокировали, и только тогда появляется возможность выбрать более высокую мощность.

Каналы сеток «L», «U» и «O» находятся вне разрешенных диапазонов, что делает их незаконными в некоторых странах, например в США, поэтому в легальных магазинах вы не увидите видеопередатчиков с этими сетками.

Кроме того, частоты этих сеток заметно ниже 5,8 ГГц, а значит ваши антенны будут не очень эффективно работать, т.к. настроены на другую частоту.

Мой совет: избегать видеопередатчиков, которые работают на запрещенных частотах. Если не учитывать эти сетки, то оставшихся 48 каналов более чем достаточно.

История изменений

  • Январь 2015 — первая версия статьи
  • Декабрь 2019 — обновление статьи, добавлен раздел с лучшими практиками
