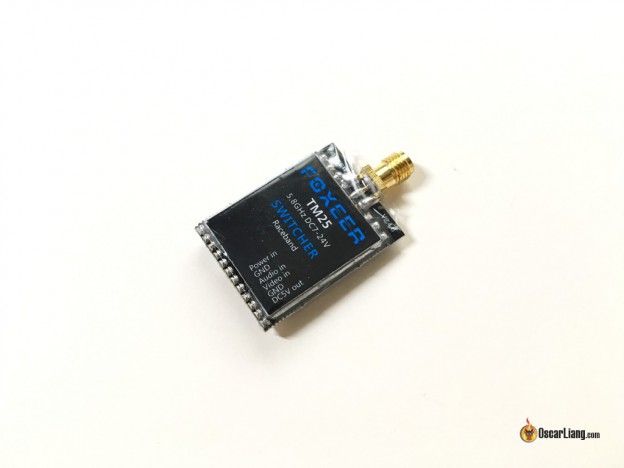

Видео передатчик Foxeer TM25 Switcher

Foxeer’s Switcher VTX стал самым часто рекомендуемым видеопередатчиком в последние несколько месяцев. Новая версия работает еще лучше и дает более качественную картинку.

Вы можете приобрести Foxeer TM25 Switcher на сайте HiFPV.comантенну).

Характеристики: FoxeerTM25 SWITCHER 25/200/600mW видео передатчик с регулируемой мощностью и RaceBand

В новом видеопередатчике TM25 фильтрующих конденсаторов больше, чем в предыдущей версии.

Foxeer-TM25-Switcher-VTX-front Foxeer-TM25-Switcher-VTX-back

  • Размеры: 24, 6мм х 5, 5мм х 33, 6мм (43 мм включая разъем)
  • Вес: 9,5г
  • Канал/Частоту/Мощность можно изменить нажатием одной кнопки
  • Простой цифровой светодиодный дисплей для отображения настроек
  • Входное напряжение: 2-5S (7-24В)
  • Выходное напряжение: 5В

Foxeer-TM25-Switcher-VTX-items-parts

Были некоторые проблемы с их предыдущей партией: выходное напряжение было намного большим, чем следовало. В новой версии этот недостаток устранен.

Преимущества

Видеопередатчик поддерживает 40 каналов, включая Raceband, что позволяет летать группой пилотов.

Можно выбирать мощность между 25, 200 и 600 мВт. Представьте, вы летаете внутри помещения и можете выбрать мощность 25 мВт, чтобы избежать переотражений сигнала. Можно переключить на 200 мВт при полете на улице со своими друзьями, или же увеличить мощность до 600 мВт, летая в одиночку, где имеются много препятствий и деревьев (или, возможно, для дальнего полета).

В зависимости от того, какие у вас антенны, можно выбрать версию с SMA или RP-SMA разъемом.

Также можно его питать прямо от LiPo аккумулятора 2S-5S и раздавать 5В для FPV камеры (если ей подходит).

Каналы можно переключать нажатием одной кнопки, что намного удобнее, чем дип переключатель.

Недостатки

Такие настройки, как диапазон частот, канал и напряжение отображаются на одноразрядном светодиодном экране. Но чтобы их понять и изменить, потребуется определенное время.

Сейчас SMA разъем расположен прямо посреди устройства, поэтому не очень удобно его крепить. Мне бы, на самом деле, хотелось увидеть пигтейл, например, как у Hawkeye VTX.

Как изменить мощность

Чтобы увеличить мощность:

  • Удерживайте кнопку на видео передатчике и включите питание. Загорится правый верхний сегмент индикатора.
  • Нажмите кнопку, чтобы увеличить мощность. По завершении, выключите передатчик.

Чтобы уменьшить мощность:

  • Повторите описанные выше действия. Но не выключайте передатчик.
  • Снова удерживайте кнопку до тех пор, пока не зажжется правый нижний сегмент.
  • Нажмите кнопку чтобы уменьшить мощность.
  • Выключите передатчик

Руководство

Foxeer-TM25-Switcher-VTX-manual-instructions-1 Foxeer-TM25-Switcher-VTX-manual-instructions-2

Антенна

И еще зацените антенну Foxeer Mini Antenna, общая длина которой составляет 6 см. Типы разъема SMA & RP-SMA, RHCP & LHCP, также имеются различные цвета.

Foxeer-5.8Ghz-Mini-Antenna Foxeer-5.8Ghz-Mini-Antenna-shell



Оригинал: Foxeer TM25 Switcher VTX & Antenna
