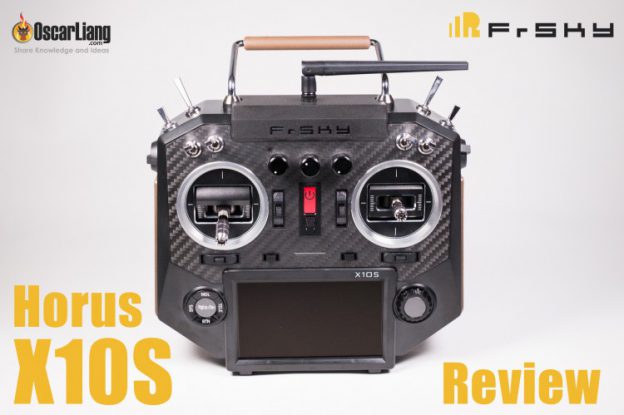

Обзор: аппаратура управления FrSky Horus X10S

В этой статье мы рассмотрим новую топовую аппаратуру управления FrSky Horus X10S. Передатчики X10 и X12 — пожалуй два самых высококачественных передатчика FrSky. Мне очень нравится X10S, но есть причины, по которым вам не стоит торопиться апгрейдить свой старый Taranis.

Аппаратуру FrSky Horus X10S для этого обзора предоставил магазин HorusRC, обзор написан Артуром (Artur Banach), под редакцией Оскара.

Купить Horus X10S можно на HorusRC или на Banggood. А вот тут можно купить кастомизированную версию.

Дополнительная информация: как выбрать аппаратуру управления?

frsky-horus-x10s-radio-transmitter-tx-angle

Характеристики

  • Стики с подшипниками и датчиками Холла MC12P — «лучшие из лучших»
  • 2 антенны (одна с RP-SMA разъемом, другая встроена внутрь корпуса)
  • Цветной экран с разрешением 480 x 272
  • Поддержка внешних радиомодулей
  • 8 тумблеров, 3 крутилки, 2 слайдера
  • Комплектный 2S 2600 мАч LiPo аккумулятор
  • Режим тренера без проводов, по bluetooth (совместим с Taranis QX7S)
  • Операционная система: установлена FrOs, но есть совместимость с OpenTx
Аппаратура Horus X10S Horus X12S Taranis X9D Plus Taranis QX7
Цена $429 – включая R9M $498 $182 $110
Каналы 16, до 32 16, до 32 16, до 32 16, до 32
LCD экран 480 x 272, цветной 480 x 272, цветной 212 x 64, монохромный 128 x 64, монохромный
Память моделей 60 (расширяется при помощи SD карточки) 60 (расширяется при помощи SD карточки) 60 (расширяется при помощи SD карточки) 60 (расширяется при помощи SD карточки)
Кол-во переключателей 8 8 8 6
Кол-во слайдеров/крутилок 5 5 4 2
Напряжение питания 7.2 В (установлен LiPo аккумулятор) 9.6 В (установлен Nimh аккумулятор) 6 В -15 В (2S, 3S LiPo) 6 В -15 В (2S, 3S LiPo)
Аккумулятор Li-Ion 2S 2600mAh Nimh 2000mAh 2000mAh комплектация без аккумулятора
SD Card Нет в комплекте Нет в комплекте В комплекте на 2 ГБ Нет в комплекте
Потребляемый ток 350 мА 350 мА 260 мА 210 мА

frsky-horus-x10s-radio-transmitter-tx-box frsky-horus-x10s-radio-transmitter-tx-travel-case

Комплектация:

  • Сумка
  • Колпачки для защиты стиков
  • Адаптер питания, для заряда аккумулятора
  • Ремешок
  • Инструкция
  • Наклейки FrSky

frsky-horus-x10s-radio-transmitter-tx-package-parts

Различия между X10 и X10S

X10S примерно на $60 дороже, чем X10, главное отличие — это стики:

  • У X10 стики M10 на датчиках Холла
  • У X10S стики лучше — MC10P, в FrSky сообщили, что эти стики имеют большую точность и дают более точное управление

Купить Horus X10 можно тут: HorusRC | Banggood | GetFPV | Amazon

Качество сборки

Horus X10S бывает трех цветов:

  • Под карбон
  • Серебристый
  • Янтарный

Размеры X10S: ширина 21 см, высота (включая сложенную антенну): 21 см, толщина 6 см. Весит примерно 1050 грамм (вместе с аккумулятором).

Расстояние между стиками 123 мм, т.е. на 15 мм больше, чем у Taranis Q X7 (обзор, англ), или на 20 мм шире, чем у Taranis X9D (обзор, англ).

frsky-horus-x10s-radio-transmitter-tx

Вид сбоку:

frsky-horus-x10s-radio-transmitter-tx-side

И сзади:

frsky-horus-x10s-radio-transmitter-tx-back

У X10S резиновые грипсы, примерно, как у Q X7 (с обеих сторон и сзади). X10S очень удобно держать, в сравнении с QX7, из-за более плоских резинок, ручки не так сильно торчат. Хотя в общем и целом дизайн как у QX7, так что если вам нравится, как младшая модель лежит в руках, то и новый X10 будет лежать примерно также.

frsky-horus-x10s-radio-transmitter-tx-handle-grip-rubber

Внешнюю антенну можно отсоединить, разъем RP-SMA. Возможность использования другой антенны — очень полезная штука, но разъем немного углублен в корпус, так что некоторые антенны с массивным основанием могут не влезть.

Ручка больше, чем у QX7 и X9D.

frsky-horus-x10s-radio-transmitter-tx-antenna-connector

У Horus X1 есть 8 тумблеров, 3 крутилки, 2 слайдера, всего на 1 крутилку больше, чем у Taranis X9D, этого более чем достаточно для полетов на коптерах и самолетах. Всё это дело расположено примерно, как на QX7 и X9D.

Крутилки по центру аппаратуры.

frsky-horus-x10s-radio-transmitter-tx-top-pots

Тумблеры и слайдеры с каждой стороны:

frsky-horus-x10s-radio-transmitter-tx-top-left-switches-slider

Как и у других Таранисов, правый верхний тумблер сделан трехпозиционным.

frsky-horus-x10s-radio-transmitter-tx-switches-top-right

Крюк для шейного ремня расположен ниже кнопки питания, и не мешает нажатию на неё. Балансира в комплекте нет (металлическая полоска, с 3-4 отверстиями, которая позволяет точнее найти точку равновесия). Без него аппа несбалансирована, лично я использую 9 мм крючок для ключей.

frsky-horus-x10s-radio-transmitter-tx-power-button-switch-neck-strap-hook

LCD экран и кнопки навигации по меню расположены под стиками. Кнопки с левой стороны экрана нужны для выбора функций и параметров, а скролл, расположенный справа — для навигации, его центральная кнопка работает как Enter.

Скролл точно такой же, как и у QX7, им пользоваться значительно легче, чем кнопками на X9D.

frsky-horus-x10s-radio-transmitter-tx-menu-button frsky-horus-x10s-radio-transmitter-tx-button-spin-wheel

Отсек для внешних радиомодулей расположен сзади, в него можно установить, например, TBS Crossfire. Под этим отсеком есть MiniUSB порт, SmartPort (для прошивки приемников FrSky) и тренерский порт.

frsky-horus-x10s-radio-transmitter-tx-external-module-bay-jr frsky-horus-x10s-radio-transmitter-tx-usb-connector-smartport-trainer-port

Слева снизу расположен разъем для зарядки, в центре — слот для SD карточки, справа — 3,5 мм разъем для подключения наушников. Замечу, что MicroSD карточка ничем не прикрыта, так что её можно потерять…

frsky-horus-x10s-radio-transmitter-tx-bottom

Очень понравился цветной LCD экран, он имеет большее разрешение, чем у старых Таранисов.

Размер экрана 96 на 56 мм, а разрешение 480 на 272. По бокам углы обзора лучше, чем сверху-вниз, но на удобство использования это не влияет.

Цветной экран сильно улучшает удобство использования аппы, информация читается легче, чем с монохромного экрана.

Но, я думаю, что от аккумулятора аппа будет жить меньше, т.к. экран больше и ярче. 🙂

frsky-horus-x10s-radio-transmitter-tx-color-lcd-screen-menu

Динамик расположен между стиками, экраном и кнопками триммирования. Звук очень хороший.

Отличная обратная связь, вибрация ощущается сильнее, чем у QX7 и X9D.

Стики MC12P на Horus X10S очень плавные, отлично ощущаются в полете. Их длина несколько больше, чем у стиков M7 от QX7 (29 мм против 26 мм), эта разница хорошо заметна.

Есть очень много вариантов замены кончиков стиков (HorusRC | GetFPV | Banggood | Amazon)

В руках аппаратура не скрипит и не трещит, хорошо собрана.

Ресурс аккумулятора

Подробных тестов еще не проводил, но аккумулятора должно хватать на 6-7 часов.

Работает ли эта аппаратура в FPV симуляторах?

Да, я без проблем подключил X10S к VelociDrone, уверен, что и с другими симуляторами проблем не будет.

В новой версии OpenTx 2.2.1 есть очень клевая штука, при подключении по USB вы увидите запрос о типе подключения: как джойстик (для симулятора) или для работы с флешкой.

Дополнительная информация: лучшие FPV симуляторы

X10S против QX7

При сравнении с QX7, вы увидите, что X10S несколько крупнее, и на 200 грамм тяжелее.

frsky-horus-x10s-radio-transmitter-tx-compare-taranis-qx7

frsky-horus-x10s-radio-transmitter-tx-compare-taranis-qx7-side

frsky-horus-x10s-radio-transmitter-tx-compare-taranis-qx7-back

Что внутри аппаратуры?

Чтобы открыть аппу, нужно открутить 4 винтика и снять заднюю панель. После откручивания винтиков задняя часть легко снимается, т.к. на ней нет никаких проводов и никакой электроники.

frsky-horus-x10s-radio-transmitter-tx-pcb-take-apart

Первое, что я заметил, это 3 U.FL разъема для подключения антенн: 1 для внешней антенны и 2 для внутренних. Во время тестирования я не заметил разницы между этими антеннами (в плане качества сигнала и дальности уверенного приема).

frsky-horus-x10s-radio-transmitter-tx-antenna-internal-external

Снизу расположен аккумулятор 2S 2600 мАч.

frsky-horus-x10s-radio-transmitter-tx-li-ion-2600mah-2s-battery

Под аккумулятором, рядом с разъемом SD флешки расположена Bluetooth антенна.

frsky-horus-x10s-radio-transmitter-tx-bluetooth-antenna

Раз уж аппа разобрана, я заодно покажу как настроить жесткость стиков. В трех направлениях стиков: крен, тангаж и рысканье, вы можете менять натяжение пружин.

Стик газа идет с трещоткой, которую тоже можно открутить.

frsky-horus-x10s-tx-gimbals-stick-adjustment-tension-spring-ratchet

FrOS – прошивка от FrSky

В Frsky решили использовать свою собственную прошивку FrOs, вместо любимой нами OpenTx.

Давайте я покажу вам, как FrOs выглядит. Если она вам не нравится, вы всегда можете прошить OpenTX в X10, позже сделаю отдельное описание этого процесса.

У FrOS очень простое меню, оно легко позволит настроить вашу первую радиоуправляемую модель. На основном экране всего 3 страницы:

  • SYSTEM
  • MODEL
  • TELEMETRY

Все настройки помещаются на трех экранах.

frsky-horus-x10s-radio-transmitter-tx-fros-system-menu-2

FrOS поддерживает внешние модули типа XJT и дальнобойный R9M, но сторонние модули, типа TBS Crossfire не поддерживаются. К сожалению, нет и поддержки LUA скриптов, так что эта прошивка меньше подходит пилотам миникоптеров.

Однако, на мой взгляд, FrOS довольно гибкая система, позволяющая довольно много чего настроить в аппаратуре: на главный экран можно ставить «виджеты» с основной полетной информацией, напряжением аккумулятора, телеметрией, положением стиков и значением таймеров.

frsky-horus-x10s-radio-transmitter-tx-fros-system-menu-1

OpenTX на Horus X10S

Хорошая новость! OpenTx можно установить на X10/X10S.

OpenTx на X10 — это та же система, что и на QX7 или X9D, но адаптированная для более крупного цветного экрана.

После установки OpenTX от нее можно отказаться и без проблем вернуть FrOS.

В скором времени сделаем статью с подробным описанием прошивки X10S на OpenTx.

Меню и настройки такие же, как у OpenTX на других передатчиках.

  • Экраны телеметрии содержат «виджеты» со значениями датчиков, стиков, телеметрии, всё это очень легко настраивается
  • У моделей можно показать фотографии из папки IMAGES на SD карте
  • Есть поддержка как внешних модулей (включая Crossfire), так и LUA скриптов

К сожалению, не получится запускать LUA скрипты на экранах телеметрии при использовании X10S, как это было сделано в QX7. Скрипты приходится запускать вручную из браузера файлов. Это несколько сложнее, т.к. приходится делать несколько дополнительных шагов, но ходят слухи, что в ближайших обновлениях прошивки, эта проблема будет устранена.

Также я заметил, что после прошивки OpenTX динамик начал слегка шуметь, очень тихо, но тем не менее шумит. При использовании FrOS никаких звуков нет, думаю, что каким-то образом на это влияет OpenTX.

frsky-horus-x10s-radio-transmitter-tx-opentx-x10-system-menu-1

Поддержка модулей FrSky R9M в OpenTX

Модуль R9M полностью поддерживается прошивкой OpenTX на X10S. Мощность передатчика можно выбирать в новой версии OpenTx 2.2.1. Я нашел небольшой баг в OpenTX, он не дает использовать телеметрию в версии LBT EU без кое-каких ухищрений.

Чтобы выбрать решим 25 мВт с телеметрией, пришлось переключить R9M в режим FCC и выбрать «Module telemetry». После этого можно переключиться назад в EU LBT и использовать 25 мВт режим. Надеюсь эту проблему решат в новой версии.

frsky-horus-x10s-radio-transmitter-tx-opentx-x10-system-menu-2

Поддержка Crossfire в OpenTX

Без специальной модификации Crossfire не полностью совместим с X10 и X10S. Читал, что частота обмена данных модуля с аппаратурой ниже 400 кГц, что не очень хорошо. Из-за этого не работают LUA скрипты и постоянно идет предупреждение о потерянных датчиках (sensor lost).

Но, в моем случае всё «типа работало» прямо из коробки: во множестве тестовых полетов полностью работала телеметрия. Однако, проблемой были неработающие LUA скрипты.

frsky-horus-x10s-radio-transmitter-tx-tbs-crossfire-crsf

Достоинства FrSky Horus X10S

  • Симпатичный, современный дизайн; отличное качество сборки; в сравнении с Taranis X9D и QX7 — это продукт премиум класса
  • Стики двигаются очень плавно — главное отличие между X10 и X10S!
  • Съемная внешняя антенна — можно поставить антенну с бОльшим усилением
  • Наличие внутренней антенны дает возможность снять внешнюю, безо всяких проблем
  • Больше тумблеров и крутилок
  • Яркий, большой, цветной экран
  • Совместимость с OpenTx
  • Очень простая навигация по меню при помощи скролла
  • Аппа крупнее, чем X9D и QX7, но не ощущается тяжелой или громоздкой

Недостатки FrSky Horus X10S

  • Не уверен, что понимаю в чем проблема совместимости FrSky с TBS Crossfire, плохо что новые передатчики от FrSky «несовместимы» с ним
  • Эргономика могла быть и лучше, особенно это касается резиновых ручек, их лучше сделать глубже, как у QX7, так хват надежнее
  • Довольно дорогая аппа!
  • USB mini — я знаю, это более прочный разъем, но хотелось бы все же видеть тут Micro USB разъем
  • Отверстие у разъема для внешней антенны очень маленькое, не все антенны удастся поставить
  • Нужна какая-то защита/крышка для MicroSD
  • SD карточки в комплекте нет

Заключение

Определенно могу сказать, что Horus X10S из топовой серии передатчиков FrSky, качество сборки соответствует цене. Мне очень понравилась эта аппа, но я не могу никак решить, что перевешивает: достоинства или недостатки. Надеюсь, после прочтения этого обзора, вы сможете сделать свой собственный выбор.

Уверен, что можно потратить меньше денег и купить Taranis QX7 или X9D, и они неплохо будут работать. Что касается меня, думаю, что Horus X10S — это лучший передатчик, в плане эстетики и юзабилити, из того что можно приобрести у FrSky.

Купить Horus X10 можно тут: HorusRC | Banggood | GetFPV | Amazon
