Обзор рамы Amaxinno 5″ и сборка гоночного коптера

Amaxinno — рама для 5″ гоночных коптеров, в этой статье мы подробно её рассмотрим, соберем коптер и облетаем его.

Рама для тестов любезно предоставлена Amax.

Дополнительная информация:

amaxinno-5-inch-racing-drone-frame-190mm-feature

AmaxInno 190mm — рама для гоночных коптеров

Комплектация рамы:

amaxinno-5-inch-racing-drone-frame-190mm-package

Сборка рамы совершенно не вызывает затруднений.

amaxinno-5-inch-racing-drone-frame-190mm-install-camera-cage

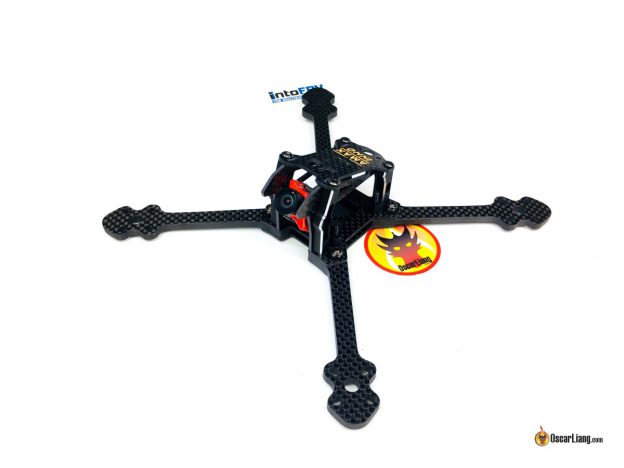

amaxinno-5-inch-racing-drone-frame-190mm

Вес рамы всего 59 грамм, это симметричная крестообразная рама, расстояние между моторами 190 мм.

amaxinno-5-inch-racing-drone-frame-190mm-top

Учтите, что высота стека для электроники всего 20 мм! Т.е. внутри рамы можно установить максимум 2 платы.

amaxinno-5-inch-racing-drone-frame-190mm-side

Лучи крупным планом. Их толщина 4 мм.

amaxinno-5-inch-racing-drone-frame-190mm-carbon-fibre

Рад видеть, что у всех карбоновых деталей скруглены кромки, отличное отношение к деталям!

amaxinno-5-inch-racing-drone-frame-190mm-arm

Крепеж для курсовой камеры рассчитан на камеры микро размера (ширина 19 мм). Теоретически доступный угол установки: от 0 до 50 градусов (при условии, что камера не будет задевать ПК, а это проблема в моем случае).

amaxinno-5-inch-racing-drone-frame-190mm-camera-mount

Лучи зажимаются двумя нижними пластинами, что дает удивительно прочную конструкцию, также благодаря этому решению есть щель высотой 4 мм для протягивания ремешка от аккумулятора.

amaxinno-5-inch-racing-drone-frame-190mm-battery-strap

Сборка коптера

На раме Amax 5″ я планирую собрать гоночный коптер с 6S аккумулятором. 🙂 У коптеров с 6S очень много преимуществ, перед 4S, но об этом в отдельной статье. Самая большая проблема — найти компоненты с поддержкой 6S, к счастью такое железо у меня есть!

Список комплектующих:

amaxinno-5-inch-racing-drone-frame-190mm-build-components-parts

Буду использовать аккумуляторы Tattu R-Line 6S 95C 1300mAh и Amax 6S 75C 1150mAh. Я их протестировал, и выяснил, что они лучше всех (англ).

6s-lipo-battery-fpv-mini-quad-racing-drone-test

Оказалось, что пластиковые стойки из комплекта ПК и регулей не подходят по высоте.

amaxinno-5-inch-racing-drone-frame-190mm-fc-esc-stack

Пришлось заменить оригинальные винтики на более длинные, а 5 мм стойки, на 3 мм шайбы.

amaxinno-5-inch-racing-drone-frame-190mm-spacers

Затем я установил моторы и припаял провода к AK32 — регулятору 4-в-1.

amaxinno-5-inch-racing-drone-frame-190mm-aikon-ak32-4in1-esc

Использовать ПК всё-в-одном и регуляторы 4-в-1 — вероятно не самая хорошая идея — слишком много лишнего веса (медные провода и дорожки). Но мне хотелось проверить надежность работы Matek CTR AIO от 6S аккумулятора.

Установил полетный контроллер и припаял все провода.

amaxinno-5-inch-racing-drone-frame-190mm-matek-ctr-aio-fc

Приемник я просто приклеил на ПК при помощи двустороннего скотча, а видеопередатчик поставил прямо под верхней пластиной (её ширины как раз хватило).

amaxinno-5-inch-racing-drone-frame-190mm-fpv-camera-vtx-rx-install

В конце сборки, залил жидкой изолентой контакты разъема XT60.

amaxinno-5-inch-racing-drone-frame-190mm-build-xt60-capacitor

У меня не получилось использовать стандартные крепежные отверстия для курсовой камеры, т.к. она упиралась в ПК. Чудом удалось использовать отверстия чуть выше, тем не менее, камера почти касается контроллера, что ограничивает угол её установки.

Кроме того, Micro Eagle торчит за пределы рамы (из-за довольно длинного объектива), так что в случае аварии ее легче повредить. Меня это не сильно беспокоит, т.к. планирую поставить GoPro, которая и даст доп. защиту курсовой камере.

Думаю, проблем было бы меньше, если бы я использовал камеру меньшего размера, например Micro Swift (обзор) или Micro Predator (обзор).

amaxinno-5-inch-racing-drone-frame-190mm-build-fpv-camera

amaxinno-5-inch-racing-drone-frame-190mm-buzzer

Сухой вес собранного коптера, без аккумулятора и GoPro всего 298 грамм!

amaxinno-5-inch-racing-drone-frame-190mm-build

amaxinno-5-inch-racing-drone-frame-190mm-build-front

amaxinno-5-inch-racing-drone-frame-190mm-build-top

amaxinno-5-inch-racing-drone-frame-190mm-build-side

Единственная вещь, которую кажется упустил — это противоскользящая пластина снизу рамы. У вас не выйдет просто так закрепить аккумулятор снизу рамы, т.к. там торчат шляпки винтиков, которые могут повредить аккумулятор.

Я использовал вот такие пластины, они не очень толстые, но можно использовать несколько слоев.

amaxinno-5-inch-racing-drone-frame-190mm-battery-pad-nonslip

Amax продает металлическое крепление для GoPro, которое, как я выяснил не подходит для FPV гонок, думаю оно нужно для более медленных полетов и аэрофотосъемки. Однако его можно использовать с нашей рамой.

amaxinno-5-inch-racing-drone-frame-190mm-gopro-tpu-mount

Тестовые полеты

Заключение

Я считаю, что это действительно хорошая рама и она стоит своих денег (35 евро).

Сборка и ремонт относительно просты (если сравнивать с другими легкими рамами), кроме того, она достаточно прочная, чтобы переживать средние удары (я раз 5 летал на этой раме в лесу, и пока еще не сломал ни одного луча).

Однако, как и в случае других ультралегких рам, я не рекомендую её новичкам. Это очень компактная рама, так что у вас должен быть опыт сборки, вы должны знать какие комплектующие подойдут и куда их установить. Узкие лучи снижают вес, но и легче ломаются.
