Как выбрать аппаратуру управления квадрокоптером

В этой статье мы обсудим основные характеристики аппаратуры управления, покажем на что обратить внимание при покупке: цена, число каналов, моды, частоты и другой функционал.

Аппаратура управления (передатчик) и приемник — это первое что необходимо купить при сборке коптера. Новички могут запутаться при выборе. В отличие от других комплектующих, которые часто ломаются или устаревают, хорошая аппаратура управления будет служить вам годами, так что вполне логично вложить немного больше для покупки более качественного варианта.

Содержание

Что такое аппаратура управления (передатчик и приемник)?

Аппаратура управления (TX) — это устройство, которое позволяет пилоту удаленно управлять коптером. Сигнал/команды получает приемник, который, в свою очередь, подключается к полетному контроллеру.

Если вы новичок и интересуетесь дронами, тогда читайте наше руководство для начинающих.

Каналы

Число каналов — это количество функций летательного аппарата, которыми можно управлять.

Например: газ, направление (рысканье, курс), тангаж (он же питч, наклон вперед/назад), крен (ролл, влево/вправо), каждая функция требует отдельный канал. Как видите, для управления коптером минимально требуется 4 канала.

Для хоббийных коптеров вам определенно захочется иметь больше каналов.

rc-transmitter-channels

Дополнительные каналы часто называют AUX, они представлены в виде тумблеров и крутилок (переменные резисторы). Вы можете использовать их для смены полетных режимов или для активации разных функций коптера.

В общем, рекомендуется иметь как минимум 5 или 6 каналов. Дополнительные 1 или 2 канала можно использовать для арминга коптера (перевода в активный режим) и для переключения полетных режимов.

5-channel-transmitter-diagram-1

Передатчики с бОльшим числом каналов (6+) обычно стоят дороже. Как правило, у них выше качество сборки и гораздо больше функций, чем у простых 4х или 5 канальных передатчиков.

Чтобы не запутаться, учтите, что в английском языке стики часто называют gimbal; что также означает и подвес камеры — camera gimbal, не перепутайте.

radio-controller-gimbal-transmitter-rc

Моды

Есть 4 разных конфигурации стиков: mode 1, mode 2, mode 3, mode 4.

Mode 1 — руль высоты на левом стике, газ справа.

Mode 2 — наиболее часто встречаемый режим, потому что коптер будет повторять движения стиков.  Руль высоты справа, газ — слева. При этом правый стик подпружинен по обеим осям и автоматически возвращается в центр; левый стик центрируется только по горизонтальной оси (рысканье, курс) и щелкает при вертикальном движении (если трещотки нет, то двигается с небольшим усилием) — т.е. при увеличении и уменьшении газа.

stickmodes

Mode 3 — тоже самое что и Mode 1, только элероны и руль направления поменяны местами.

Mode 4 — тоже самое что и Mode 2, только элероны и руль направления поменяны местами.

how-to-choose-rc-radio-transmitter-tx-mode-3-4

В некоторых передатчиках благодаря тому, что аппаратно стики одинаковые, легко меняются режимы Mode 1 на Mode 3 и наоборот; а также Mode 2 и Mode 4. Это достигается простой заменой канала элеронов и руля направления.

Нет правильного и неправильного выбора, это вопрос привычки. Если вы не знаете с чего начать, то выбирайте mode 2, т.к. это наиболее популярная мода у пилотов коптеров, да и аппаратуру потом продать будет проще.

Рабочая частота

Самая популярная частота — 2,4 ГГц. Более низкие частоты тоже используются (27 МГц, 72 МГц, 433 МГц, 900 МГц и 1,3 МГц), но в нашем хобби (коптеры) они значительно менее популярны.

Если вам интересно, то вот краткое техническое описание.

Те, кто занимаются моделизмом довольно давно, должны помнить частоты 27 МГц и 72 МГц с номерами каналом и кварцами (кварцевые резонаторы нужны были для настройки на определенный канал, в приемнике ставился аналогичный кварц для привязки его к передатчику). Этой технологией пользовались десятилетиями, она позволяла передавать сигнал на большие расстояния, а сигнал хорошо огибал препятствия. Однако такой сигнал мог глушиться другими передатчиками, работающими на тех же частотах (даже при использовании разных брендов). Другой проблемой был размер антенн, их длина была порядка метра. Кварцы для выбора канала были не очень надежными, их легко можно было повредить; при полетах в компаниях их часто приходилось менять.

2,4 ГГц — новое поколение систем, в настоящее время это самая популярная частота для управления устройствами как летающими в небе, так и ездящими по земле. С появлением алгоритмов с псевдослучайной перестройкой рабочей частоты, благодаря которым нет необходимости вручную выбирать частоты и каналы, эта частота стала стандартной для радиоуправляемых моделей. Антенна меньше, вес тоже меньше, но обычно радиус приема меньше, чем у 27/72 МГц (спорный вопрос, прим. перев).

Возможно вы слышали о других частотах, например, 1,3 ГГц, 868/900 МГц, 433 МГц; на этих частотах работает дальнобойное оборудование для тяжелых моделей.

Все производители передатчиков используют алгоритмы с псевдослучайной перестройкой рабочей частоты, так что использовать аппаратуру стало очень просто. Программное обеспечение постоянно сканирует эфир для поиска наилучшей частоты, отслеживает помехи, и автоматически переходит на свободные каналы. Это происходит множество раз в секунду, так что вы не увидите пауз или сбоев управления, как это было раньше. Еще одно достоинство этих алгоритмов в том, что вы можете одновременно летать с другими пилотами, не боясь заглушить их аппаратуру.

Приёмники

Обычно в комплекте с передатчиком идет и приёмник. Важно помнить, что передатчики работают (как правило) с приемниками только того же производителя. Например, если вы купили FrSky Taranis, то нужно будет использовать приемники FrSky, или другие приемники, совместимые с FrSky.

Привязка приемника к передатчику — очень простой процесс, делать это нужно только один раз при покупке нового приемника. Большинство аппаратур управления позволяют использовать множество приемников. Т.е. вы можете создать несколько профилей разных моделей и менять для них настройки индивидуально. Просто прочтите инструкцию к вашему приёмнику.

После того как приёмник привязан к передатчику, он будет игнорировать команды других передатчиков.

Как выбрать приёмник

Ваши требования к приёмникам (доступность, размер, вес) также влияют и на выбор передатчика. Например, система FrSky стала популярной благодаря небольшому размеру приемников, она идеально подошла для миникоптеров.

В этом списке мы описали все самые популярные приемники FrSky для мини и микро коптеров.

Также нужно учесть какие протоколы будут доступны в приемнике — PWM, PPM, SBUS. В общем и целом, SBUS лучше, чем PPM благодаря низкой задержке сигнала, и они оба лучше PWM, благодаря количеству необходимых проводов. Более подробно про протоколы в приемниках (англ).

На что обратить внимание при выборе передатчика?

Бюджет и число каналов

Диапазон цен просто огромный, начиная от дешевых передатчиков за $50 и заканчивая аппаратурой за $1000 и выше.

Если ваш бюджет ограничен, и вы не готовы потратить $200 за Taranis, тогда чтобы ощутить все прелести полетов есть смысл потратиться на дешевую 6 канальную аппаратуру. Позже, когда станете опытнее сможете приобрести более дорогой передатчик. Хотя, я думаю, вам следует приобрести один из нормальных передатчиков, которые мы порекомендуем ниже.

Железо и функционал

При выборе хорошего передатчика нужно учесть очень много вещей, например: экран (разрешение, подсветка и т.д.), как ощущаются стики (их качество), наличие памяти на несколько моделей, режим тренера и т.д. Кому-то нужны экспоненты и кривые, которые позволяют менять реакцию стиков, например, смягчают реакцию в центре (конечно, вы можете задать экспоненты и в полетном контроллере, что и предпочитает делать большинство пилотов, при этом не снижается точность передачи сигнала).

Некоторые передатчики можно программировать и перепрошивать. Их можно настраивать под себя, менять музыку, звуки, голосовые сообщения и многое другое. Прежде чем покупать изучите доступные варианты.

Эргономика

Эргономика — вещь достаточно личная, никто не сможет сказать вам, какой передатчик будет лучше лежать именно в ваших руках. Учтите вес передатчика, расположение стиков и тумблеров, насколько крупные у вас руки, длинные или нет пальцы, всё имеет значение.

Я не думаю, что нужно очень сильно этим заморачиваться. Передатчики, описанные здесь выпускаются компаниями, которые занимаются этим годами и они знают как сделать хороший передатчик. Если вы все еще сомневаетесь, тогда сходите на какое-нибудь местное мероприятие и попробуйте аппаратуру других пилотов.

Поддержка телеметрии

Чем больше я занимаюсь коптерами, тем больше ценю телеметрию. Это очень полезный функционал, он позволяет приемнику отправлять данные назад в аппаратуру управления, например, RSSI (уровень принимаемого сигнала), напряжение аккумулятора, потребляемый ток и т.д.

Возможность установки внешнего радиомодуля

Помимо встроенного радиомодуля, некоторые передатчики имеют отсек для внешнего модуля. Внешние модули могут работать на других частотах, например, на 433 МГц, вместо 2,4 ГГц или могут использовать системы/протоколы других брендов. Т.е. Taranis с модулем Orange можно использовать с приемниками Spektrum.

Зачем вкладываться в хороший передатчик?

Качественный передатчик — это долгосрочное вложение.

С дополнительными скриптами мы можем выполнять разные интересные вещи, например, настраивать PID коэффициенты или рейты прямо в полете. Т.е. наличие дополнительных каналов управления — это огромное преимущество. Еще одно преимущество хорошего передатчика — это возможность настраивать отдельные профили для разных моделей.

Еще одна фишка, которую «нужно иметь» — прямое подключение передатчика к компьютеру через USB, это позволяет вам использовать передатчик в симуляторах безо всяких дополнительных железок. Тренировка в FPV симуляторах позволит вам почувствовать стики и натренировать мышечную память. Некоторые дешевые передатчики в таких случаях требуют дополнительных усилий и железок.

Обзор популярных передатчиков

Внешний вид Модель Кол-во каналов Цена
rc-radio-transmitter-tx-flysky-fs-t6 Flysky FS-T6 6 $56
rc-radio-transmitter-tx-spektrum-dxe Spektrum DXe 6 $60
rc-radio-transmitter-tx-turnigy-evolution Turnigy Evolution 8 $68
rc-radio-transmitter-tx-turnigy-9x Turnigy 9X (обзор, англ) 8 $73
rc-radio-transmitter-tx-turnigy-9xr Turnigy 9XR 8 $111
rc-radio-transmitter-tx-taranis-q-x7 FrSky Taranis Q X7 (обзор, купить) 16 $110
rc-radio-transmitter-tx-spektrum-dx6e Spektrum DX6e 6 $180
rc-radio-transmitter-tx-frsky-taranis-x9d-plus-radio FrSky Taranis X9D Plus (обзор, англ; купить) 16 $205
tbs-tango-radio-video-receiver TBS Tango 10 $250
rc-radio-transmitter-tx-frsky-horus_x12s FrSky Horus X12S (купить на GearBest, horusrc) 16 $500
rc-radio-transmitter-tx-spektrum-dx9-black-edition Spektrum DX9 Black 9 $600

Рекомендации по выбору передатчика

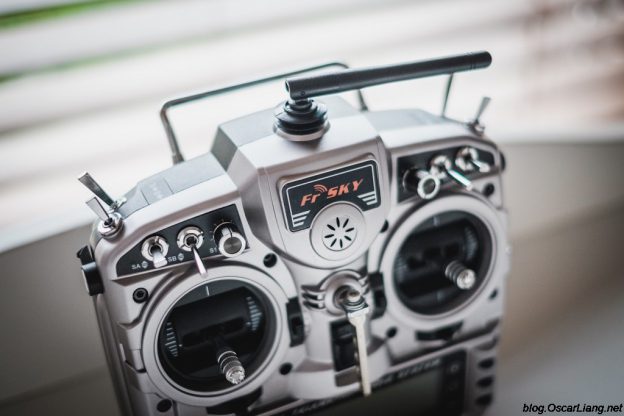

Лично я предпочитаю Taranis X9D Plus и Taranis QX7.

  • Обе эти аппаратуры работают под управлением прошивки с открытым исходным кодом, OpenTX
  • Совместимы с большим количеством приемников FrSky, которые поддерживают PWM, PPM, SBUS; они доступны по цене, маленькие по размеру и весят совсем немного
  • У QX7 тумблеров меньше, чем у X9D; кроме того, меньше разрешение экрана, но это совсем не важно для коптеров. Некоторые говорят, что QX7 лучше лежит в руках чем X9D, хотя это дело личных предпочтений

Обновление (март 2017) — FrSky выпустила обновленную версию, X9D SE (Special Edition) в которой установлены стики на датчиках Холла (M9 Gimbals), корпус под карбон, новые тумблеры.

Мой опыт с самого начала

В самом начале я купил Turnigy 9X. Это было доступное решение за $60, дающее простор в плане самостоятельных апгрейдов! Вот мой обзор этой аппаратуры (англ). Но я быстро вырос, мне понадобился дополнительный функционал и поэтому купил Taranis X9D Plus.

В то же время вышла 9XR-Pro, которая была отличным обновлением 9X. Её функционал был как у более дорогих передатчиков, но стоила она значительно дешевле. Передатчик можно было перепрошить; а благодаря тому, что у него есть возможность установки внешнего радиомодуля, то получалось использовать с другими системами: Frsky, Orange (dsmx/dsm2). Благодаря поддержке сообщества появилось очень много модификаций.

Это был очень заманчивый вариант, но я рад, что купил X9D. Передатчик X9D позволяет делать очень многое, он стоит своих денег. X9D стал одним из самых популярных передатчиков в нашем хобби. Не говоря уже о доступности большого количества маленьких и легких приемников с телеметрией. Вот список инструкций, модификаций, и апгрейдов для Taranis X9D. Конечно, учтите, что есть более простая версия — QX7.

Есть и другие топовые аппаратуры управления: Futaba T10/T18, Spektrum DX9/DX18, JR-XG11/XG14 и т.д. Вот, например, сравнение DX6 и Taranis (англ).

Самодельный передатчик

В 2013 году я попытался самостоятельно собрать передатчик. Но так и не протестировал его с коптерами.

История изменений

  • Октябрь 2013 — первая версия статьи
  • Июнь 2016 — обновление статьи
  • Июнь 2017 — статья обновлена, добавлена информация о приемниках
