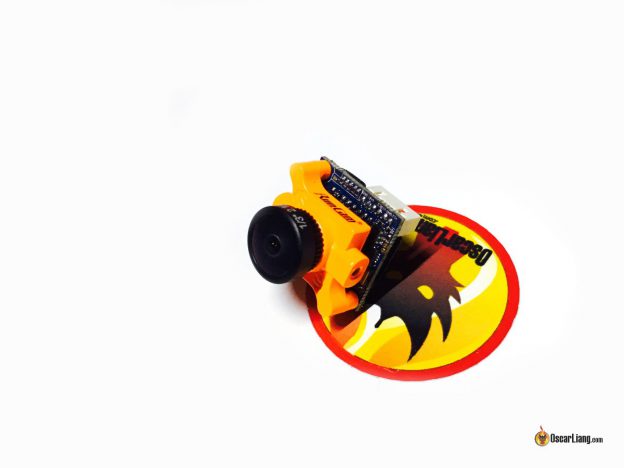

Runcam Micro Swift 2 — одна из самых маленьких курсовых камер для FPV, в новой версии появилось OSD для показа напряжения, помимо OSD есть и другие улучшения.

Оригинал: Review: Micro Swift 2 FPV Camera

Чтобы узнать больше про FPV камеры, читайте: Как выбрать камеру для FPV.

Купить Micro Swift 2:

• на Banggood
• напрямую у Runcam

Что хорошего в Micro Swift 2?

В Micro Swift были добавлены две фишки:

• OSD с возможностью отображения напряжения аккумулятора, таймера и имени пилота. Значение напряжения можно откалибровать с точностью 0,1 В. С меню очень легко работать.
• «Один клик» (one click) для смены настроек — позволяет менять предопределенные профили для разного освещения, используя OSD

Характеристики

• Цена: $35
• Матрица: 1/3″ SONY Super HAD II CCD (такая же, как и в Swift 2)
• Вес: 5,8 грамма
• Размеры: 19 х 19 х 19 мм
• Напряжение питания: 5 — 36 В
• Объективы: M8 2.1mm FOV160° or 2.3mm FOV145° (выбирается при покупке)

Распаковка

В комплекте со Swift Micro 2 идет 6 винтиков (двух разных размеров); прочный, металлический крепеж; провода с силиконовой изоляцией и джойстик OSD.

Micro Swift 2 выглядит практически идентично первой версии камеры, используется тот же материал для корпуса и его дизайн, а также те же самые объективы. Единственное видимое различие — дополнительный контакт «VBAT+» на задней стороне.

Матрица и плата крупным планом. В отличие от первой версии Micro Swift, у которой ИК (IR) фильтр был приклеен к матрице, в новой версии фильтр перенесен в объектив.

Инструкция.

Пройдемся по OSD меню

Меню настроек камеры абсолютно такое же как в предыдущей версии micro Swift или как в Swift 2, так что мы остановимся только на OSD меню.

OSD меню довольно простое, всего можно отобразить и настроить 5 параметров.

• System Info — показывает режим (PAL или NTSC), какие настройки (пресет) использует камера. Эта информация появляется при включении камеры и исчезает через несколько секунд.
• Horizon — горизонт, ИМХО не очень-то и нужен. Из-за того, что в камере нет ни своих акселерометров, ни подключения к внешним, она показывает просто прямую линию, а не настоящий горизонт.
• Voltage — напряжение питания. Если ничего не подключено, то показывает 4,5 В
• Pilot Name — имя пилота, до 7 символов
• Timer — время с момента включения камеры

• Для активации OSD меню — долгое нажатие ВВЕРХ (3 секунды)
• Для настройки VBAT — долгое нажатие ВЛЕВО (3 секунды)
• Для переключения между пресетами (scene) — долгое нажатие ВПРАВО (3 секунды)
• Для сброса всех настроек — долгое нажатие ВНИЗ (10 секунд)

Вот так выглядит OSD меню, тут же можно настроить все элементы:

Для изменения имени пилота, нужно немного практики и терпения. Похоже, что вы не можете перепрыгивать символы, приходится перебирать их по одному.

Еще одна клевая штука — цветное сообщение о низком напряжении. Когда VBAT падает ниже заданного значения (Alarm, это значение можно задать через меню), то отображаемое напряжение станет фиолетовым и начнет мигать.

И, наконец, быстрая смена пресетов («One-touch»). В камере установлено 5 пресетов для разных условий освещения:

• Lightrax
• Outdoor (на улице)
• Indoor (внутри помещений)
• Cloudy (облачно)
• Twilight (сумерки)
• Personal (ваши настройки)

Это очень клевая штука, т.к. она может помочь сэкономить кучу времени на подбор оптимальных настроек в зависимости от условий освещения. Однако, я не думаю, что многие будут этим пользоваться, т.к. требуется подключать джойстик управления. После того как камеру разместили в раме, будет очень сложно добраться до разъема джойстика. Это особенно актуально для микрокоптеров.

Качество изображения и задержка сигнала

Это первый этап моих тестов. Я измерит задержку сигнала и она оказалась как у Micro Swift — 28 мс.

Тесты качества картинки:
