Компания DYS выпустила новый регулятор 4-в-1 на 20 А, в этой статье посмотрим как он выглядит и обсудим характеристики.
Спасибо DYS за предоставление регулятора для тестов, я поставлю его на новый квадрик и мы посмотрим, на сколько легко его использовать и как он работает в действительности. Купить регулятор можно на banggood.
Характеристики
- Макс. ток: 20 А, пиковый до 25 А (10 секунд)
- 2S-4S LiPo
- Выход 5 и 12 В, 3А
- Размеры: 36x36x8
- Вес: 12,5 грамма (без проводов), 23 грамма — включая XT60 и провода
- Процессор BB2, прошивка BLHeli_S
- Поддержка DShot600, Multishot и других протоколов прямо из коробки, без переделок
Есть несколько версий: 10А, 20А, 30А.
Распаковка
DYS 4in1 F20A ESC поставляется в пластиковой коробке, в комплекте имеется нейлоновый крепеж (стойки, винты и гайки), несколько кабелей для входных сигналов и для выхода 5/12В.
Замечу что разъем XT60 уже припаян, длина проводов 9,5 см. Я думаю их не сложно отпаять, если потребуются более длинные или наоборот короткие провода. Возможно, было бы лучше не припаивать XT60, тогда пользователи смогли бы сами решить какой длины нужны провода и обрезать их самостоятельно.

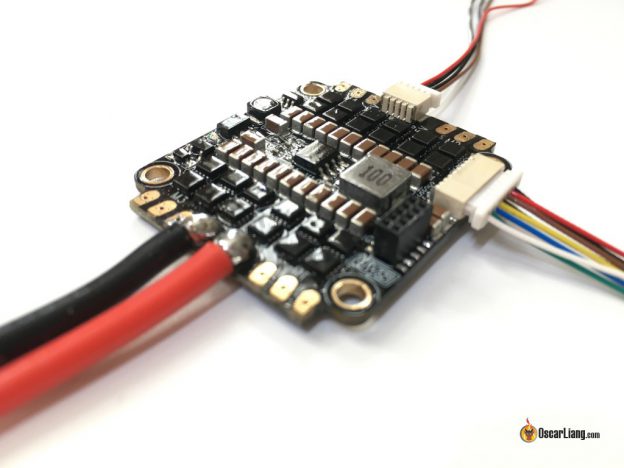

Отличная разводка платы: моторы подключаются по углам. Большое количество конденсаторов должно снизить шум.
Лично мне не нравятся эти разъемы. Я никогда не фанател от мелких пластиковых JST разъемов, и, хотя они, наверное, уместны в данном случае, я все же предпочел бы контактные площадки для пайки. Потому как пайка более надежна, возможно немного легче по весу и более универсальна.
Провода в комплекте имеют PVC изоляцию, лучше бы они были в силиконовой изоляции.
Как показано на след. картинке, разъем содержит: 4 провода для управляющих сигналов к регуляторам, 5 В, землю и контакт BAT+ (для подключения к BAT+ на полетном контроллере).
На следующей картинке еще один разъем: 12В, 5В и 2 контакта земли.
Похоже что детали покрыты каким-то материалом для защиты от влаги.
Замечу, что есть еще один, 10 контактный разъем. Я надеюсь, что он нужен для прямого соединения с ПК, чтобы убрать все провода. Возможно DYS разрабатывает секретный ПК? 🙂
Распиновка:
(С этой стороны разъем JST) -------- GND GND 5V S2 S1 S4 GND GND S3 BAT+ --------
Скоро я покажу сборку коптера с этим регулятором!
