Обновление прошивки в зарядниках ISDT SC-608 и SC-620

Я видел не мало отзывов о проблемах с новыми и очень популярными зарядниками SC-608(150 Вт) и SC-620 (500 Вт), я настоятельно рекомендую обновить у них прошивку, чтобы избавится от багов и избежать повреждения устройства в процессе его эксплуатации.

Если вам интересно, почему стоит купить этот зарядник, читайте его подробный обзор.

Купить можно на banggood.

Что нужно чтобы обновить прошивку?

Адаптер SCLinker (разработан специально для этих зарядников), или сделать адаптер самому, см. ниже.

Самодельный адаптер SCLinker

По сути SCLinker — это 4х контактный разъем 3.5мм jack с FTDI адаптером. Используется 3 из 4 контактов: TX, RX и земля.

Vkmy71Cl

Если вы не хотите тратить деньги на этот адаптер, соберите его сами. По каким-то непонятным причинам разработчики решили использовать 3.5 мм джек, вместо микро USB. Адаптер сделать не сложно, вот что понадобится:

Джек можно купить, а можно взять от старой гарнитуры к телефону. Убедитесь, что у него 4 контакта, четвертый используется для микрофона.

eRSNh6Ul

Снимаем оболочку и ищем места для пайки.

TUb60sJl

Подпаиваем разъемы типа «мама» от сервомашинок. Проверяем каждый контакт, они не должны коротить.

QnbcXO9l

Делаем метки TX и RX 🙂

TtG0cokl

Подключаем к FTDI адаптеру. RX к TX, TX к RX, земля к земле.

Качаем новую прошивку

Последнюю версию прошивки качаем тут: http://www.isdt.co/scLinker.html

Обновляем прошивку

Теперь у нас есть все что нужно для обновления!

SpVV615l

Прежде чем начать, проверим какая версия прошивку уже установлена. После проверки выключаем зарядник.

WaRZk3wl

Распаковываем скачанный архив с прошивкой, в нем будет исполняемый файл SCU.exe, запускаем его.

lX60Je4l

В программе используется китайский язык и мой комп не может его отобразить нормально, но это не важно.

Подключаем FTDI адаптер к компьютеру, убеждаемся, что появился новый COM порт, возможно придется скачать новые драйвера (англ.).

reg3tj7l

Втыкаем джек и включаем зарядник (убедитесь, что FTDI уже подключен к компьютеру, это важно), для питания зарядника я использовал 4S Lipo аккумулятор.

Нажимаем «Update Now» в программе и ждем.

8dSWrW4l

На экране зарядного устройства появится надпись:

KARzUrdl

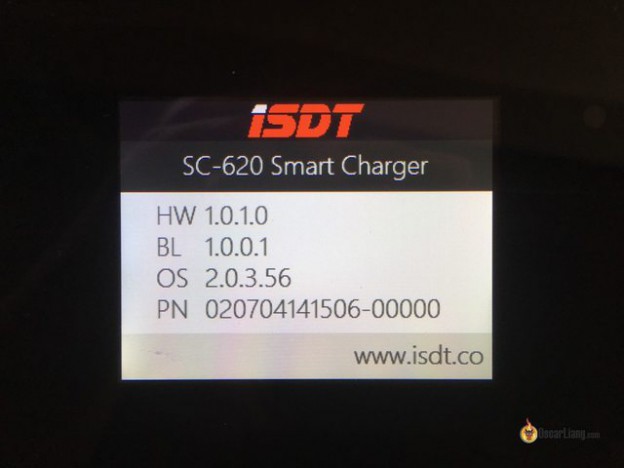

После обновления проверяем версию прошивки

oTr8qYCl

Кроме того, при помощи программы можно изменить название зарядника (отображается сверху экрана), максимум 8 символов.

Vlj5a1ul

Оригинал: ISDT SC-608 and SC-620 LiPo Charger Firmware Update
