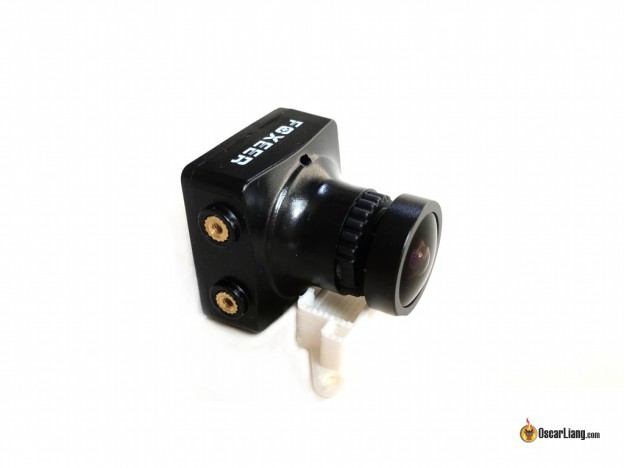

Обзор: FPV камера Foxeer Arrow HS1190

Скорее всего Foxeer Arrow HS1190 единственная камера на рынке, у которой имеется OSD для отображения напряжения. Мы рассмотрим как эта камера работает и сравним ее с камерами Swift and Eagle.

Foxeer Arrow HS1190 предоставлена HiFPV.com.

Характеристики Arrow HS1190

foxeer-arrow-fpv-camera-hs1190-lens-front

Камера, полученная на тестирование — самая новая версия (некоторые называют ее V2). По сравнению с предыдущей версией в ней исправили кое-какие проблемы, включая медленное обновление OSD. В старой версии, напряжение измерялось на входе, это значит, что камеру приходилось подключать напрямую к LiPo аккумулятору (не очень хорошее решение, из-за шумов от ESC). Однако, они исправили это в новой версии, и теперь есть отдельный контакт для измерения напряжения.

  • $40
  • Вес 15.5 г.
  • Напряжение питания 5-35В
  • Встроенный микрофон
  • Встроенное OSD (напряжение, таймер, название)
  • 600TVL

Распаковываем камеру

foxeer-arrow-fpv-camera-hs1190-parts foxeer-arrow-fpv-camera-hs1190-box-spec

Камера идет с двумя разными креплениями: корпус у которого по одному отверстию с каждой стороны и корпус с двумя отверстиями. Металлические вставки в корпус просто великолепны, они упрощают крепление и делают его более надежным.

Обновление от 23 сентября 2016 – немало отзывов о том, что металлические вставки выпадают. Некоторые пользователи рекомендуют их вклеивать. Ждем реакции Foxeer.

Я снял заднюю крышку и выяснил, что плата очень плотно сидит в корпусе, ее реально сложно снять.

foxeer-arrow-hs1190-fpv-camera-pcb-inside

Особенности

OSD

Офигенная штука, которая мне нравится в этой камере – OSD. На экране можно отобразить:

  • Напряжение
  • Таймер
  • Название (любой текст)

foxeer-arrow-fpv-camera-hs1190-osd-text-overlay

Текст можно передвигать по экрану. Для большей точности показаний значение напряжения можно откалибровать.

Как пользоваться OSD:

  • Нажмите и удерживайте кнопку вверх для изменения название и настройки
  • Нажмите и держите кнопку влево чтобы передвинуть название
  • Нажмите и держите кнопку вправо, чтобы передвинуть таймер
  • Нажмите и держите кнопку вниз, чтобы передвинуть значение напряжения, центральная кнопка – для калибровки напряжения

FOV

Еще одна хорошая новость – при покупке можно выбрать подходящий объектив. Например в комплекте с  Runcam Swift идет объектив с фокусным расстоянием 2.8 мм (FOV 90 градусов), если вам нужен более широкий угол, то придется докупать объектив отдельно.

Прочее

Я предпочитаю разъемы как у Swift, там есть разъем для видео сигнала и питания, а также отдельный разъем для OSD. Т.е. вы всегда можете воткнуть OSD. У камеры Arrow, все контакты на одном разъеме, работа с OSD – немного проблематична, приходится либо прятать, либо обрезать провода.

foxeer-arrow-fpv-camera-hs1190-back-connector

foxeer-arrow-hs1190-fpv-camera-connection

Настройки изображения (яркость, контрастность, резкость) очень похожи на настройки в камере Swift, и они описаны в инструкции.

Разъемы расположены сверху камеры, что должно облегчить их подключение в условиях тесноты мини коптеров.

Имеется встроенный микрофон и аудио выход на видео передатчик. Микрофон расположен сверху корпуса, там для него есть отверстие.

В сравнении с камерой Swift, корпус примерно одного размера, но объектив чуть крупнее и длиннее.

foxeer-arrow-fpv-camera-hs1190-side-by-side-runcam-swift foxeer-arrow-fpv-camera-hs1190-side-by-side-runcam-swift-top

Тестирование

В работе HS1190 практически идентична Swift. Благодаря линзам поле зрения у Arrow шире (2.5 мм, против 2.8 у Swift).

В тесте мы сравниваем Runcam Swift, Eagle версии 16:9 и 4:3.

Судя по отзывам владельцев HS1117, картинки очень похожи.

Кое-что нужно иметь ввиду, один мой друг, жаловался на качество картинки: полосы на видео, он использовал NTSC версию камеры, у меня PAL и таких проблем нет.

foxeer-arrow-fpv-camera-hs1190-ntsc-eletrical-black-stripes

За и против

Плюсы

  • Полезное OSD, показывающее: напряжение (с отдельным контактом для аккумулятора), а также таймер и имя
  • Прочные металлические вставки в корпусе, 2 варианта крепления
  • 3 разных объектива
  • Разъем расположенный сверху
  • Встроенный микрофон

Недостатки

  • Один разъем для управления OSD и разъем для видео, это усложняет работу с OSD
  • На 3 грамма тяжелее чем HS1117 и Swift (не большая проблема, но некоторые хардкорные гонщики могут из-за этого расстроиться 🙂 )
  • Невозможно переключиться между PAL и NTSC

Я думаю, что следующий шаг – интеграция MinimOSD в эти камеры. FuriousFPV разрабатывает дополнение к камерам, по сути это Micro MinimOSD которая располагается позади камеры. Но было бы круто если бы это было сделано без дополнительных плат и без дополнительной стоимости?

Инструкция

Вдруг пригодиться в будущем.

foxeer-arrow-fpv-camera-hs1190-manual-1 foxeer-arrow-fpv-camera-hs1190-manual-2
