В этом обзоре мы посмотрим на несколько новых видеопередатчиков от AKK, это доступные всем устройства со SmartAudio.
Оригинал: Review: AKK FX2, X2 and X2P – Cheap SmartAudio VTX
Если вдруг вы не знаете, что такое «SmartAudio», то это возможность менять настройки видеопередатчика в Betaflight OSD или прямо на экране Тараниса при помощи LUA скриптов.
Как настроить управление видеопередатчиком с Тараниса или через Betaflight OSD.
Меняем настройки видеопередатчика при помощи OSD
Меняем настройки видеопередатчика прямо на Таранисе
Основные сведения о видеопередатчиках и руководство по их выбору.
Разные форм-факторы и разъемы

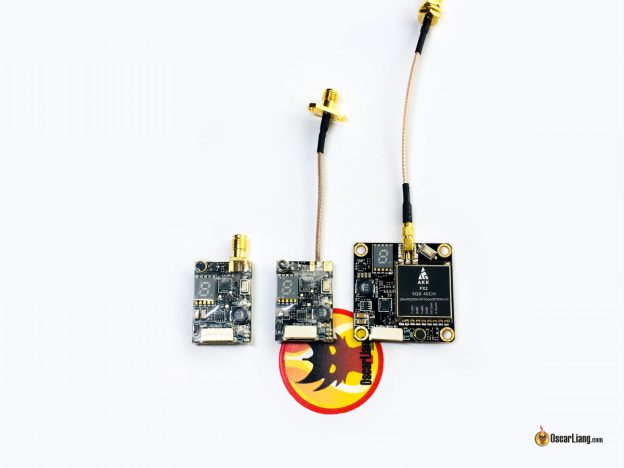

Фирма AKK уже выпустила несколько видеопередатчиков разных форм-факторов и с разными антенными разъемами. Некоторые из них поддерживают SmartAudio: X2, X2P и FX2. Это очень круто, потому что можно выбрать подходящий именно для вашей сборки.
Обновление (ноябрь 2017) — выпустили еще один передатчик — FX3, он похож на FX2, только меньшего размера и расстояние между монтажными отверстиями 20 на 20 мм, этого достигли ценой уменьшения максимальной выходной мощности, видимо он предназначен для мелких микро коптеров.
AKK FX2
Купить можно тут:
В комплекте с видеопередатчиком идет 10 см пигтейл RP-SMA на MMCX, кабели питания и сигнала, инструкция и несколько наклеек.
Характеристики:
- Поддержка SmartAudio
- Выходная мощность: 25 мВт, 200 мВт, 500 мВт, 800 мВт
- 5,8 ГГц, 48 каналов
- Напряжение питания: 7 В — 24 В
- Встроенный BEC: 5 В / 300 мА
- Поддержка PitMode
- Встроенный микрофон
- Вес: 7,9 грамма (12,5 грамм с RP-SMA пигтейлом)
- Размер: 36 х 36 х 5 мм
Удобно то, что этот передатчик можно разместить прямо над ПК или PDB, все благодаря расстоянию между монтажными отверстиями 30 х 30 мм.
FX2 имеет разъем антенны типа MMCX и пигтейл с разъемом RP-SMA.
Я очень рад, что AKK использует разъемы MMCX, т.к. с разъемами U.FL на передатчиках Unify Pro и Tramp довольно часто бывают проблемы. MMCX рассчитан на большее число циклов подключения/отключения, он более крепкий.
Мне бы хотелось, чтобы у пользователя была возможность выбрать RP-SMA или SMA для пигтейла, сейчас доступен только RP-SMA.
Мне очень понравился дизайн FX2.
В случае, если вы не можете использовать SmartAudio для изменения настроек, то настройки всё же можно менять, используя кнопку на корпусе.
Есть довольно информативный индикатор, так что вы легко сможете определить текущий канал, сетку и выходную мощность.
AKK X2
Купить этот видеопередатчик можно тут:
Характеристики почти такие же как у FX2, за исключением меньшего размера
- Поддержка SmartAudio
- Выходная мощность: 25 мВт, 200 мВт, 500 мВт, 800 мВт
- 5,8 ГГц, 48 каналов
- Напряжение питания: 7 В — 24 В
- Встроенный BEC: 5 В / 300 мА
- Поддержка PitMode
- Встроенный микрофон
- Вес: 7,3 грамма
- Размер (платы): 30 х 20 х 8 мм
- SMA разъем для антенны (но можно выбрать вариант с разъемом MMCX)
Кнопка и одноцифровой индикатор точно такие же, как в FX2.
AKK X2P
Купить можно тут:
Нет смысла детально описывать X2P, потому что это X2, но с SMA пигтейлом, думаю, что именно это и означает буква «P» в названии.
У пигтейла разъем SMA.
Длина примерно 6 см.
Звука нет…
Несмотря на то, что у всех этих видеопередатчиков имеются встроенные микрофоны, ни один из них, судя по моим тестам, не работал, в записи слышны только шумы. Не знаю, это сломанный микрофон или я сделал что-то неправильно, обновлю информацию позже, когда узнаю что-то у AKK.
SmartAudio
Могу подтвердить, что SmartAudio работает на всех 3-х передатчиках, как с помощью Betaflight OSD, так и с помощью LUA скриптов на Таранисе. Вот инструкция как настроить управление видеопередатчиком.
Кое-что я должен прояснить, протокол SmartAudio разработан в TBS, и на сколько мне известно у AKK нет лицензии на его использование. Я спросил об этом у AKK и вот их ответ:
Множество наших пользователей советовало, чтобы в этом году нашими передатчиками можно было управлять через последовательный порт, присылали описание протокола SmartAudio, и нам сказали, что он с открытым исходным кодом, но мы не слышали, чтобы TBS обладала патентом на него, но мы сделаем некоторые изменения в протоколе и сделаем собственную поддержку наших передатчиков в Betaflight OSD.
Я удивлен, что они не поискали подробную информацию о протоколе, который используют, и просто ссылаются на «пользователей».
Тестирование в полете
Скоро установлю эти передатчики на коптер и проверю их в полете, позже обновлю пост.
