Меня неоднократно спрашивали про новый ПК Holybro Kakute F4 AIO V2, что нового в новой версии, что и как к нему подключать. Так что я решил сделать про него отдельный пост.

Оригинал: Overview: Holybro Kakute F4 AIO V2

Купить Kakute F4 AIO V2 можно как на Banggood, так и на Amazon. Вот мой обзор первой версии этого ПК.

Самое большое отличие второй версии от первой, это расположение контактов, порядок поменялся, и теперь многие путаются; особо примечательно то, что инструкцию очень долго не обновляли.

Kakute F4 AIO V1

Kakute F4 AIO V2

Отличия между первой и второй версиями

Краткое описание отличий:

• В новой версии добавили 2 последовательных порта (теперь их 5 вместо 3)
  • Дополнительный 4й порт подойдет, например, для управления камерой Runcam Split
  • RX дополнительного 5-го порта можно использовать для телеметрии с регуляторов, он есть во всех углах платы, рядом с сигналом на регули
• Контактные площадки заменены сквозными отверстиями для штыревых разъемов, теперь можно припаивать провода с любой стороны
• Добавлен барометр, подойдет как для Betaflight, так и для iNav
• Шина i2c, для внешних датчиков типа GPS, это делает Kakute более универсальным ПК
• Количество выходов на моторы уменьшилось с 6 до 4

Все остальные характеристики соответствуют первой версии.

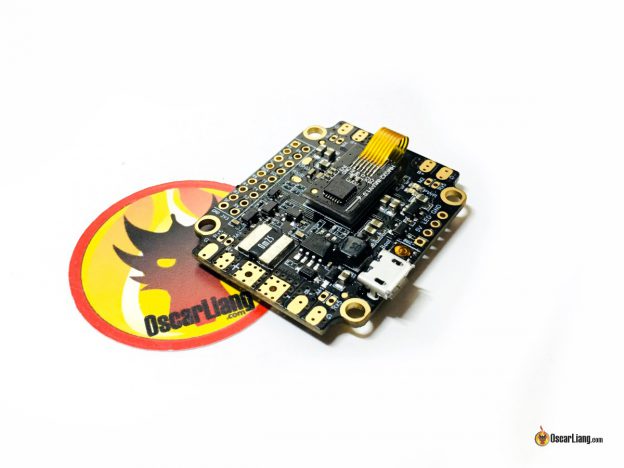

Несколько фотографий V2 крупным планом:

Схема подключения

Подключение более или менее похоже на то что было в первой версии Kakute F4 AIO. В любом случае, вот список контактов с кратким описанием.

Комбо!

Kakute F4 AIO V2 поставляется в разных комплектациях, комбо-наборы получаются дешевле:

• Kakute F4 AIO V2 + 4x Tekko32 35A BLHeli_32 ESC
• Kakute F4 AIO V2 + 4x Tekko32 35A BLHeli_32 ESC + Atlatl HV VTX
