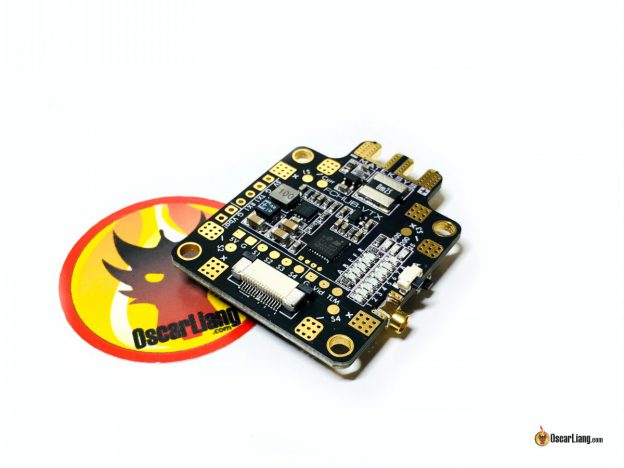

Обзор: Matek FCHUB-VTX PDB

Matek FCHUB — это PDB со встроенным видеопередатчиком и датчиком тока. Отличное решение для тех, кто не любит полетные контроллеры «все-в-одном» и использует отдельные платы для питания.

  • Купить Matek FCHub-VTX на Banggood, Amazon
  • Наиболее подходящий ПК — это Matek F405 OSD, купить на Banggood, Amazon

Соединив Matek FCHUB VTX с Matek F405, вы получаете ПК, PDB и видеопередатчик. Это отличная альтернатива Matek F4 CTR с комбо-набором HV VTX, потому что цепи с большими токами убраны с платы полетного контролера, подальше от гироскопов.

Полезная информация: Как выбрать видеопередатчик для коптера

Характеристики

  • Напряжение питания: 2S — 6S (6 — 27 вольт)
  • Допустимый ток: 120 А (пиковый до 184 А)
  • Датчик тока: до 184 А
  • Встроенный BEC 5V / 1A
  • Поддержка Tramp Telemetry для управления видеопередатчиком
  • Выходная мощность: 25 мВт, 200 мВт, 500 мВт
  • 40 каналов
  • Кнопка для изменения настроек видеопередатчика
  • Светодиоды для отображения настроек
  • Разъем MMCX

Дополнительная информация: как настроить управление видеопередатчиком

Распаковка

В комплекте с FCHUB VTX идет конденсатор ESR 470uF 35V (его можно припаять напрямую на вход питания), пигтейл MMCX на SMA, и антенна с разъемом MMCX. Никаких кабелей и проводов нет.

Дополнительная информация: зачем ставить конденсатор в коптер? (англ.)

Гибкая часть SMA пигтейла длиной примерно 70 мм, у антенны — 50 мм.

Вес:

  • FCHUB: 12,6 грамма
  • пигтейл: 4,6 грамма
  • антенна 1,5 грамма

matek-fchub-vtx-pdb-package-parts

Подробный осмотр Matek FCHUB VTX

У FCHUB стандартное расстояние между монтажными отверстиями — 30,5 мм, его можно поставить под полетным контроллером. Несмотря на то, что он разработан для ПК Matek F405 OSD со специальным шлейфом, вы можете использовать его и с другими контроллерами, т.к. есть контактные площадки для пайки проводов.

Мне очень нравится идея выноса высокотоковых частей подальше от гироскопов, потому как такое решение должно снизить шумы и увеличить надежность. Если PDB вынесена за пределы ПК, тогда демпфирование этого ПК работает гораздо лучше, чем при использовании плат «все-в-одном», где есть куча толстых проводов, которые и передают вибрации.

Единственный недостаток двух плат в стеке — необходимость в дополнительном пространстве. Высота стека около 20 мм, так что нужно быть уверенным, что он влезет в выбранную вами раму.

matek-f405-fc-fchub-vtx-flight-controller

Мне очень понравились характеристики видеопередатчика и платы распределения питания. По сути это тот же Matek HV VTX, у которого также нет режима PitMode и выходная мощность ограничена 500 мВт. Но для обычных пилотов миникоптеров это не проблема.

На плате есть 2 кнопки для изменения настроек. Их использование интуитивно более понятно, чем у других видеопередатчиков с одной кнопкой, потому что можно запутаться во всех этих «кратких» и «долгих» нажатиях.

Также очень понравились светодиодные индикаторы, очень просто прочесть выбранный канал, сетку и мощность.

Расположение контактов не вызывает нареканий, всё удобно и подписано.

matek-fchub-vtx-pdb-top

С моей точки зрения, главный недостаток — прямой антенный разъем MMCX. Всё хорошо, когда используется комплектные пигтейл и антенна, у них угловой разъем.

Но многие продаваемые антенны имеют прямой разъем MMCX, и это может стать проблемой при использовании FCHUB. Обычно нельзя гнуть 1-2 см провода около разъема, и поэтому провод займет слишком много места снаружи.

Хотелось бы, чтобы на плате был угловой разъем.

matek-fchub-vtx-pdb-bottom

Дополню пост, когда соберу коптер.
