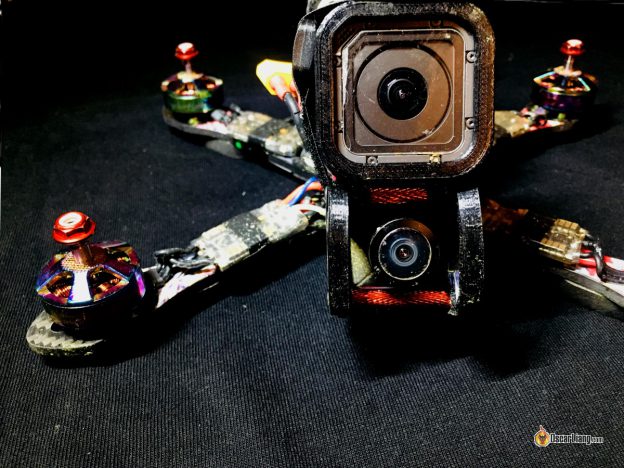

Обзор и сборка коптера Supafly Flipmode V2

На первый взгляд рама Supafly Flipmode имеет некоторое сходство с ImpulseRC Reverb и Rooster. Очень хочу попробовать эту раму. У нее прекрасный дизайн, куча функций, которые мне нужны и умеренная цена в $80!

Купить Supafly Flipmode можно тут

Дополнительная информация: как выбрать раму для коптера?

Краткий обзор рамы Flipmode

Рама Supafly Flipmode V2 разработана специально для фристайла. На нее можно поставить 5″ пропы, расстояние между моторами 220 мм. Расположение моторов похоже на то, что мы видели в раме Alien 5″, но чуть уже в плоскости влево-вправо.

Что мне понравилось больше всего:

  • Верхнее расположение аккумулятора (англ.) — отлично для фристайла
  • Низкопрофильный корпус — центр тяжести близок к плоскости винтов, это улучшает летные характеристики
  • Сверху можно установить GoPro Session, по умолчанию угол установки будет 30 градусов

Вес рамы, включая титановые винтики составляет 110 грамм. При покупке можно выбрать материал комплектующих: алюминий, титан, сталь, так что вес разных наборов будет отличаться.

Карбоновые лучи толщиной 4 мм, собираются бутербродом между двумя нижними пластинами. Их легко менять, для этого нужно открутить всего 2 винтика.

Другим, не столь очевидным преимуществом Flipmode является то, что она спроектирована и продается в Великобритании Стивеном Райтом (Stephen Wright). Кажется, что Стивен всегда онлайн, всегда готов помочь с проблемами и с поиском запасных частей (пару раз я общался с ним в час ночи!) Отличный сервис, не могу сказать такого относительно рам из Китая 🙂

Распаковка рамы Supafly Flipmode

В набор можно добавить много разных аксессуаров. Например, виниловые наклейки на раму, крепеж для GoPro Session, пластиковую защиту, крепеж разных цветов и т.д.

Базовый набор включает: велкро и поролоновую подкладку под аккумулятор, шасси, ремешок для аккумулятора, ключ M3, трубки для антенн приемника и т.д.

Карбон и его фрезеровка очень высокого качества. Края довольно островаты и они могут перерезать ремешок аккумулятора при краше, так что я настоятельно рекомендую обработать их надфилем (англ).

Сборка рамы

Собрать раму довольно просто, было очень легко следовать инструкции.

Видите два винтика с потайной шляпкой прямо по середине верхней пластины? Это место установки аккумулятора. Отсутствие выступающих шляпок — это очень хорошо, значит они не проткнут аккумулятор при падении 🙂 Спасибо за внимание к мелочам!

На раму помещаются практически любые 4х баночные аккумуляторы ёмкостью 1300 и 1500 мАч, хотя она и не рассчитана на длинные аккумуляторы (более 85 мм). Более длинные аккумуляторы могут создать проблемы с центром тяжести, как и два торчащих винтика в задней части верхней пластины.

В комплекте есть крепеж для SMA разъема, напечатан на 3Д принтере красным пластиком, он просто одевается на две задние стойки.

Высота «фюзеляжа» 20 мм, так что теоретически можно вместить стек из двух плат. 🙂 Например, ПК + регуляторы 4-в-1 или ПК + PDB.

Отсек для камеры шириной 28 мм, так что туда войдут любые камеры стандартного размера (не микро и не мини). Даже с объективом 2.1 мм камера оказывается очень хорошо защищена. Несмотря на небольшую высоту рамы, крепеж камеры торчит достаточно сильно, чтобы пропы в кадр не попадали. Я могу подтвердить, что в кадр GoPro они не попадают.

Можно докупить виниловые наклейки на карбоновые части рамы. Это одна из уникальных фишек, позволяющая выделить ваш коптер из толпы ему подобных.

Перед тем как перейдем к сборке. немного о комплектном крепеже. На этой раме у меня титановые винтики, это отличный компромисс между весом и прочностью.

Алюминиевые немного легче титановых, но и мягче. У меня уже были проблемы, когда их срезало. Стальные примерно вдвое тяжелее титановых. Вот немного цифр:

  • 16 титановых винтиков длиной 8 мм — 4,7 грамма
  • 16 алюминиевых винтиков длиной 8 мм — 3,5 грамма
  • 8 стальных винтиков длиной 14 мм — 7,8 грамма
  • 8 титановых винтиков длиной 14 мм — 4,2 грамма

Сборка коптера

Список использованных комплектующих:

Что касается установки антенн приемника, Supafly рекомендуют поместить их в пластиковые трубки (есть в комплекте) и закрепить эти трубки снизу задних лучей. Конечно, это хорошо защитит антенны и будет неплохо работать на небольшом расстоянии.

Но я всё ещё предпочитаю старый добрый способ с использованием термоусадки и нейлоновых стяжек 🙂 Расположив антенны рядом с карбоновыми деталями вы сильно ухудшите условия приема сигнала. Попробуйте разместить их как можно дальше от рамы и не экранировать.

Дополнительная информация: руководство по сборке коптеров (англ,)

Сухой вес около 380 грамм, возможно я смог бы его ещё уменьшить если бы тщательнее всё планировал 🙂 Ну может быть в следующий раз (я собираюсь заказать ещё одну раму)!

Рама хорошо удерживает камеру GoPro как с, так и без пластикового крепежа. Пластиковый крепеж, распечатанный на 3D принтере нужно докупать отдельно. Это необязательно, просто немного улучшает защиту камеры, это важно если вы летаете около скал или чего-нибудь бетонного 🙂

Виниловые наклейки выглядят очень круто 🙂 не знаю правда на сколько их хватит 🙂

Что касается ремонта, я бы сказал, что он довольно прост. Нужно открутить всего 5 винтиков на верхней пластине и отвернуть её, это даст доступ ко всей электронике расположенной в раме.

Не знаю почему, но при первой сборке карбоновые детали царапали наклейки. И из-за этого же не получалось закрепить верхнюю пластину около крепления камеры. В конце концов пришлось обрезать часть наклейки.

В крепеже для курсовой FPV камеры есть три отверстия для болтиков, так что можно поставить практически любую камеру. Угол наклона регулируется, но для камер с большими объективами он будет ограничен 45 градусами, т.к. будут мешаться передние стойки. В любом случае 45 градусов хватит для фристайла, лично я обычно ставлю 30-35 градусов.

У регуляторов скорости Tekko32 можно поменять цвет светодиодов 🙂 Они не слишком яркие для дневного света, но смотрятся хорошо ночью.

Ещё одна приятная мелочь, которая мне понравилась — дизайн крепежа для GoPro. В нём есть вырез, который позволяет открыть лючок для доступа к SD флешке и разъему для подзарядки, без снятия камеры с коптера.

Заключение

Flipmode — отличная рама для фристайла, она удовлетворяем всем моим требованиям.

И спроектирована хорошо и летает отлично. Крепкая и прочная. Легко тюнится разными аксессуарами. Имеет доступную цену для её качества. Что еще пожелать? 🙂

Хорошо держит удар при крашах. Теперь это коптер для ежедневных полетов. 🙂

Видео

Первый полет.

Пересборка — пробуем новый полетный контроллер (27 июля 2018)

Поставил новый ПК Kakute F7 AIO, все остальные комплектующие без изменений.

Несмотря на вытянутую форму ПК Kakute, в раме он поместился очень легко. Будьте осторожны с проводами, не давайте им касаться платы с гироскопами. 🙂

Летные характеристики просто изумительные, вот мои советы по настройке Betaflight 3.4. (англ).
