Quanum i8 — 8 канальная аппаратура управления, 2.4ГГц

Передатчик Quanum i8 специально разработан для пилотов мультикоптеров. В этом обзоре мы рассмотрим особенности этой аппаратуры.

Купить Quanum i8 можно на hobbyking.

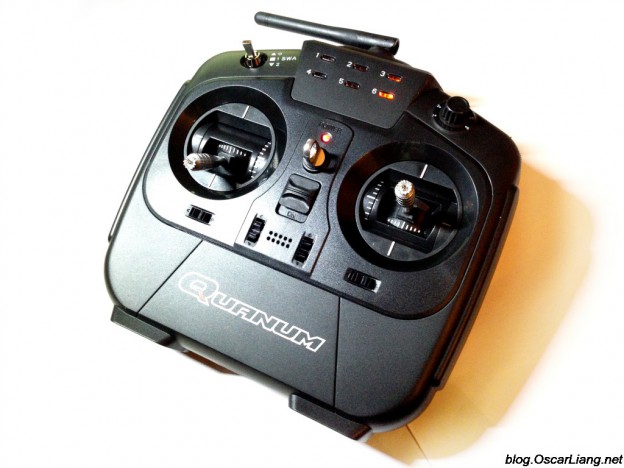

Передатчик Quanum i8 имеет 8 каналов. Он был разработан для полетных контроллеров APM и Pixhawk, и упрощает использование и программирование этих систем.

Но, конечно, вы можете использовать его и с множеством других полетных контроллеров, т.к. он поддерживает как PPM так и PWM.

quanum-i8-radio-transmitter-control-

Если вы ищите простой, недорогой, легкий в использовании 8 канальный передатчик, я думаю, Quanum i8 — не плохой выбор.

Комплект

  • 8 канальный приемний, с выходами PPM и PWM (iA8)
  • Литиевый аккумулятор 1S 1700мАч
  • MicroUSB кабель
  • Перемычка для биндинга
  • Наклейки с названиями полетных режимов (черные и белые)

quanum-i8-radio-transmitter-control-package-content-include quanum-i8-radio-transmitter-control-battery

Функционал

Простой и симпатичный дизайн.

Экрана нет. Плюс в том, что не нужно беспокоиться о настройках или пугаться их количеству (особенно важно для начинающих). Но на нижней стороне есть разъем для подключения к компьютеру, через который можно все настроить.

8 каналов: 4 на стиках, 4 для других целей, включая 6 позиционную крутилку справа сверху (6 это количество программируемых полетных режимов в APM и PX4). Сверху аппаратуры есть 6 светодиодов, которые и показывают активный режим.

quanum-i8-radio-transmitter-control-gimbals

Слева сверху расположен трехпозиционный тумблер, а слайдеры расположены с обоих сторон.

quanum-i8-radio-transmitter-control-pot-button

Выходы PPM и PWM

Один из самых больших плюсов приемников — они поддерживают одновременный вывод PPM и PWM сигналов.

quanum-i8-radio-transmitter-control-receiver-rx quanum-i8-radio-transmitter-control-receiver-rx-2

Это прекрасно тем, что вы можете подключить полетный контроллер одним проводом с PPM сигналом, и при этом имеете возможность подключить другие компоненты используя PWM сигнал: сервы, подвес камеры (т.е. не нужно проводить сигнал через полетный контроллер).

USB подключение

Прошивку можно обновить через USB порт, кроме этого можно подзарядить аккумулятор.

Мне было любопытно — при подключении через USB, получится ли использовать этот пульт в симуляторах? Ответ: нет, не работает.

quanum-i8-radio-transmitter-control-usb-connecter

Совместимость с APM/PX4 и другими полетными контроллерами

Он работает с ними что называется из коробки, без дополнительных настроек. Но если вам нужно что-то поменять, вы всегда это можете сделать в программе (реверсы, переназначение каналов и т.д.)

Хотя переназначить каналы и настроить реверсы можно и без программы, используя только стики, подробнее см. в инструкции.

Стики и качество

Это не hi-end передатчик, так что не стоит ждать что он будет идеальным во всем. Он сделан из дешевого пластика, и стики не самые лучшие. Но это приличный передатчик с довольно впечатляющими возможностями и он стоит своих денег.

quanum-i8-radio-transmitter-control-top-antenna

Failsafe

Отсутствует.

Наклейки

В комплекте идут наклейки, чтобы вы могли приклеить их под светодиодами. Это отличные напоминалки полетных режимов, особенно для тех кто только начал заниматься этим хобби.

quanum-i8-radio-transmitter-control-mode-stickers

Радиус действия

Результатов еще нет, сейчас слишком холодно для полетов.

Инструкция

quanum-i8-radio-transmitter-control-manual-1 quanum-i8-radio-transmitter-control-manual-2 quanum-i8-radio-transmitter-control-manual-3

quanum-i8-radio-transmitter-control-manual-4 quanum-i8-radio-transmitter-control-manual-5 quanum-i8-radio-transmitter-control-manual-6

quanum-i8-radio-transmitter-control-manual-7



Оригинал: Quanum i8 8ch Radio Control Transmitter 2.4GHZ
